耦合電感的磁耦合現象,互感及電路分析
發布時間:2019-01-16 責任編輯:xueqi
【導讀】耦合電感在工程中有著廣泛的應用。本文主要介紹耦合電感中的磁耦合現象,互感和耦合因數,耦合電感的同名端和歐和電感的磁通鏈方程,電壓電流關系。還介紹了含有耦合電感電路的分析計算與理想變壓器的電路分析。
1、互感
(1)載流線圈之間通過彼此的磁場相互聯系的物理現象稱為磁耦合。
(3)工程上將同向耦合狀態下的一對施感電流的輸入端或輸出端稱為耦合電感的同名端,并用同一符號標出這對端子。
(4)由于耦合電感中的磁通鏈不僅與施感電流有關,還與由線圈結構,相互位置和磁介質所決定的線圈線圈耦合的緊密度有關,工程上定義耦合電感的耦合因數為
2、耦合電感電路計算
(1)當施感電流為同頻率正弦量時,在正弦穩態的情況下,電壓電流方程可用相量形式表示:

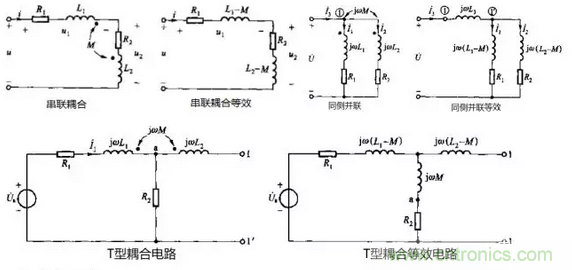

(2)耦合電路的去耦等效
3、變壓器電路分析

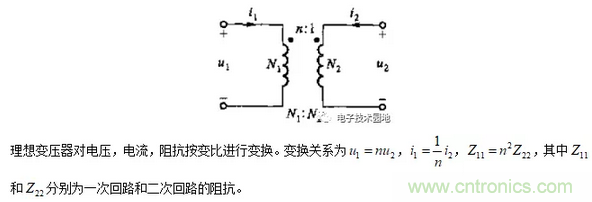

有關變壓器電路的分析,在電路分析中均為理想變壓器,即無損耗全耦合。理想變壓器的符號如下圖所示:

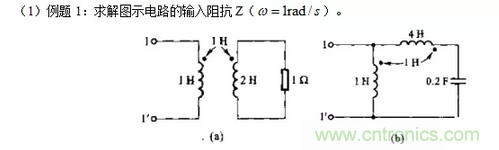

4、例題分析
解:對于圖a,根據典型電路的去耦等效可知

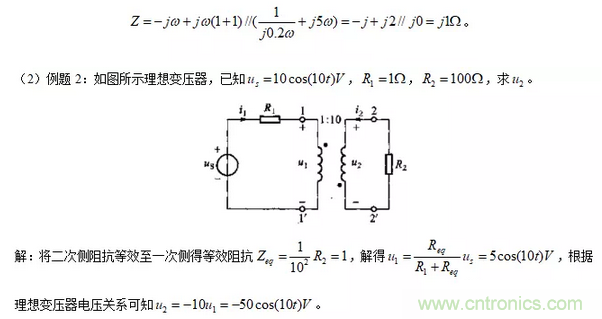

對于圖b,根據典型電路的去耦等效可知
