如何使用浪涌電流限制器NTC(一)

發布時間:2019-08-01 責任編輯:lina

【導讀】在啟動電子設備(如開關電源(SMPS)或逆變器)時,設備中會通過具有高峰值的瞬時異常電流。這種電流被稱為勵磁涌流,如果沒有保護電路,它可能會破壞半導體器件或影響平滑電容器的使用壽命。

在啟動電子設備(如開關電源(SMPS)或逆變器)時,設備中會通過具有高峰值的瞬時異常電流。這種電流被稱為勵磁涌流,如果沒有保護電路,它可能會破壞半導體器件或影響平滑電容器的使用壽命。NTC熱敏電阻用作ICL(勵磁涌流抑制器)時,能夠方便、有效地保護電氣、電子器件的電路免受勵磁涌流的影響。

如何使用浪涌電流限制器NTC(一)

NTC熱敏電阻的優點
NTC熱敏電阻是一種采用具有負溫度系數(NTC)的特殊半導體陶瓷制成的溫度相關電阻。它們在室溫下具有很高的電阻,在通電時會產生熱量,而且隨著溫度的升高,電阻會下降。由于具有這種特性,它們被用作電氣和電子設備的電流保護裝置,可以方便、有效地限制異常電流,包括通電時的勵磁涌流。用作電流保護裝置的NTC熱敏電阻也稱為電源熱敏電阻。

固定電阻或NTC熱敏電阻可以用來限制勵磁涌流。然而,固定電阻總是導致功率損耗和性能下降。NTC熱敏電阻以較高的初始電阻限制勵磁涌流,然后由于通電而溫度升高,電阻降到室溫水平的百分之幾,從而達到比使用固定電阻更低的功率損耗。換句話說,用NTC熱敏電阻限制勵磁涌流的效果比使用具有相同初始功率損耗的固定電阻的效果要大。

以下是NTC熱敏電阻在限制勵磁涌流中的應用示例。

應用1:開關電源(SMPS)中的勵磁涌流限制
各種開關電源(SMPS)——它們體積小、重量輕、性能高——通常被用作電子設備的電源。SMPS通電時,具有高峰值的勵磁涌流會給平滑電容器充電,進而給裝置充電。由于這種勵磁涌流會對電容器的使用壽命產生影響,并損壞電源開關的觸點或破壞整流二極管,所以有必要采取相應的對策。

如下圖所示,通過插入NTC熱敏電阻來限制SMPS的勵磁涌流,被廣泛地用作限制電源中勵磁涌流的低成本簡易電路。即使在整流器電路之后連接NTC熱敏電阻,也可以得到相同的結果。

如何使用浪涌電流限制器NTC(一)

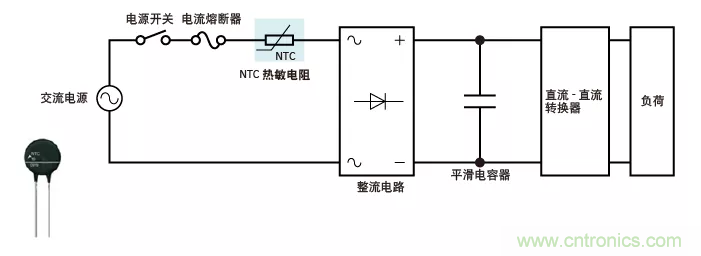

圖1:開關電源中的勵磁涌流限制

應用2:交流-直流電源模塊中的勵磁涌流限制
各種電源電路和外圍電路緊湊地集成到一起的內置電源稱為電源模塊。交流-直流電源模塊是由交流-直流整流電路、直流-直流轉換器以及少量外部零部件組成的電源,可以形成一個節省空間的優化電源系統。插入一個NTC熱敏電阻(電源熱敏電阻)可以有效地限制在通電時施加到輸入和輸出電容器上勵磁涌流。

如何使用浪涌電流限制器NTC(一)

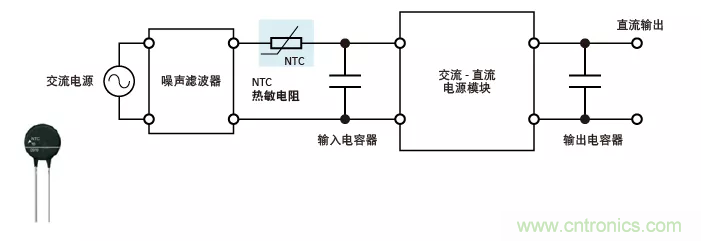

圖2:交流-直流電源模塊中的勵磁涌流限制
