8張圖讓你徹底理解晶體管開關電路

發布時間:2019-08-09 責任編輯:lina

【導讀】晶體管(三極管)的功能之一就是作為開關,利用其截止特性,實現開關功能。但是很多人并不能很好的理解三極管的開關功能。下面以8個實例圖片,生動的闡述三極管作為開關的功能。

晶體管(三極管)的功能之一就是作為開關,利用其截止特性,實現開關功能。但是很多人并不能很好的理解三極管的開關功能。下面以8個實例圖片,生動的闡述三極管作為開關的功能。

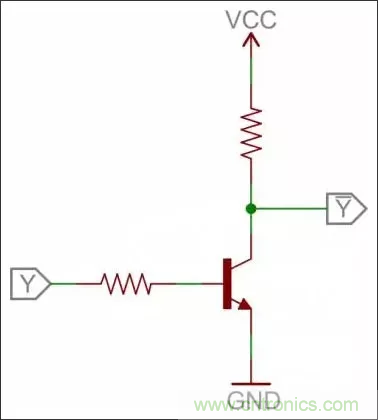

1、低邊開關

8張圖讓你徹底理解晶體管開關電路

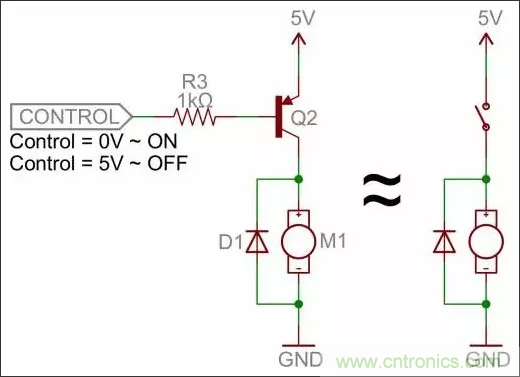

2、高邊開關

8張圖讓你徹底理解晶體管開關電路

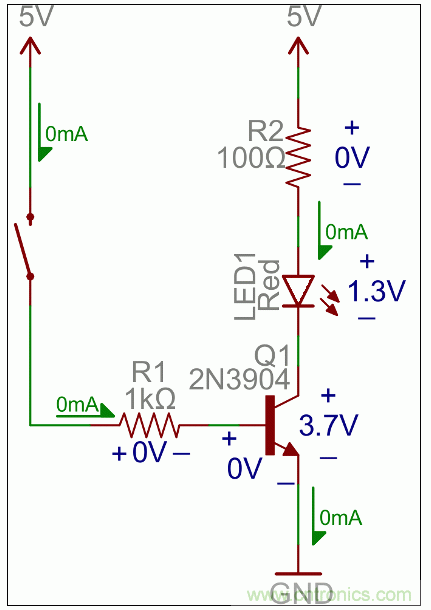

3、基極電阻

8張圖讓你徹底理解晶體管開關電路

4、非門電路

8張圖讓你徹底理解晶體管開關電路

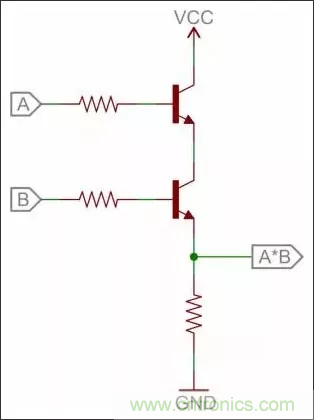

5、與門

8張圖讓你徹底理解晶體管開關電路

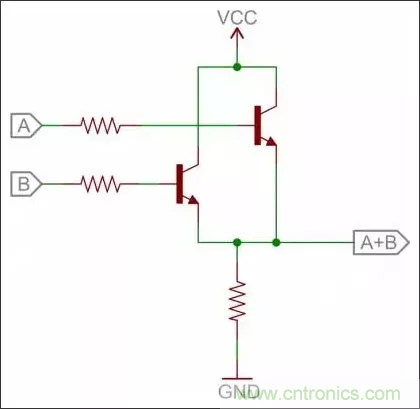

6、或門

8張圖讓你徹底理解晶體管開關電路

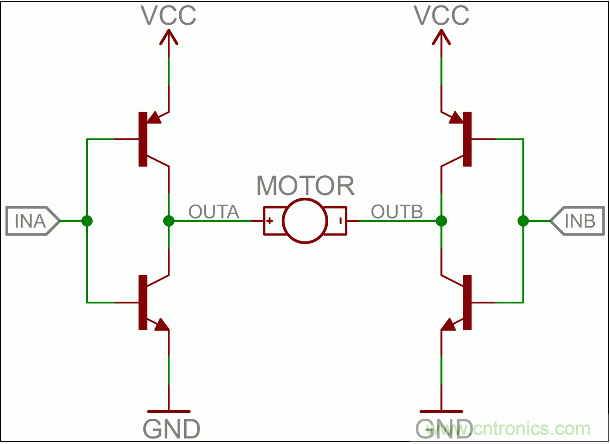

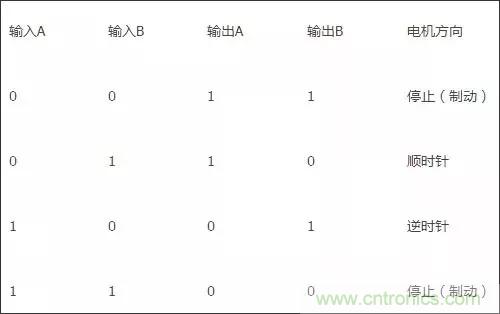

7、H橋

8張圖讓你徹底理解晶體管開關電路

8張圖讓你徹底理解晶體管開關電路

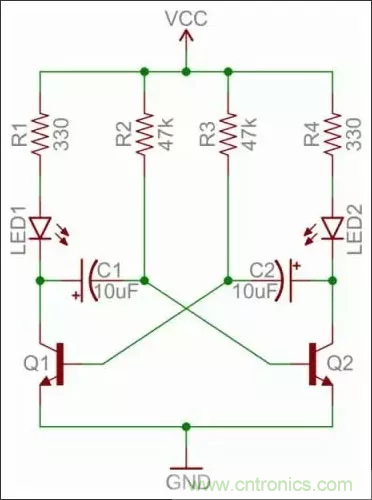

8、振蕩器

8張圖讓你徹底理解晶體管開關電路
