芯片設計之反向工程的流程和各道工序

發布時間:2019-09-17 責任編輯:xueqi

【導讀】有制造就對應著拆解,這是刻苦好學的人們?yōu)榱双@取知識所進行的最暴力也是最直接的方法。那么,集成電路的反向工程是怎樣的一個流程?其各道工序又如何進行?

在芯片行業,拆解有個專業的名詞,叫做反向工程。這其實已經是行業公開的秘密,有不少公司就在公開進行這項業務。那么,集成電路的反向工程是怎樣的一個流程?其各道工序又如何進行?

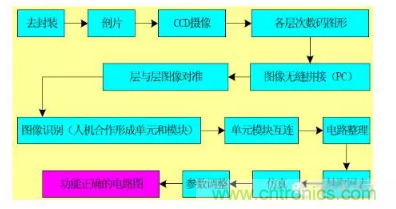

用大俗話來說,找一塊有用的芯片,照照相、制制版、提提圖、畫畫圖、仿仿真,芯片電路就反求了出來;編編工藝、設計工裝、將生產線開動,芯片又做了出來;再做做測試、進行老化,芯片就可以上市了。這就是集成電路反向開發的各道工序、完整流程。下面這張圖就說明了全過程。


剝開芯片外套

芯片是自帶馬甲的,那就是芯片的封裝。所以,反向工程的第一步就是要剖開芯片。下面是網友整理的拆解芯片過程。

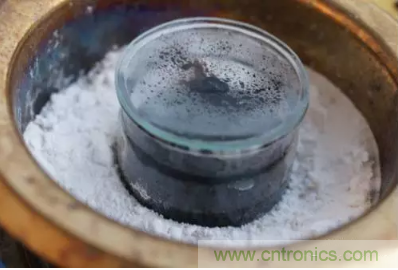

首先把要拆解的芯片放置在裝了濃硫酸的容器里,容器需要蓋住,但不能嚴實,這樣里面的氣體才能漫溢出來。把容器里的濃硫酸加熱到沸騰(大約 300 攝氏度),在瓶底的周圍鋪上蘇打粉——用來預防意外飛濺出來的硫酸液和冒出來的硫酸氣體。


大約 30 到 40 分鐘以后,芯片外層的保護膠塑料層就會「碳化」。


待酸液冷卻以后,可以把里面那些已經足夠「碳化」的部分挑出來,其它繼續進行硫酸浴,外層較厚的芯片可能需要兩到三輪硫酸浴。

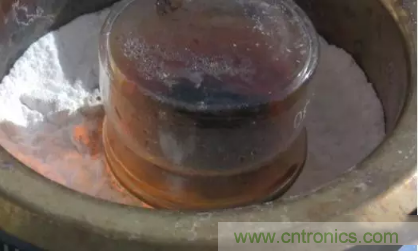

如果芯片外層那些焦炭不能機械地去除,那么就把它們投進濃硝酸液里面加熱到沸騰(溫度大約是 110 到 120 度)。

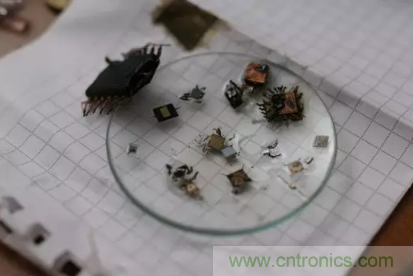

這就是最后的樣子。


照相

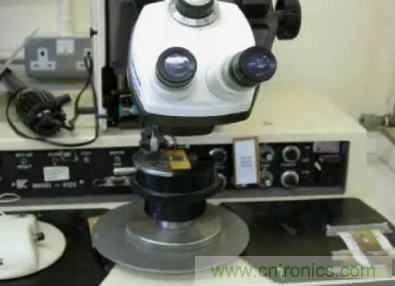

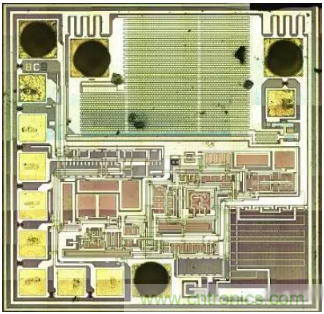

在顯微圖像自動采集平臺上逐層對芯片樣品進行顯微圖像采集。與測量三維實體或曲面的逆向設計不同,測量集成電路芯片純屬表面文章:放好芯片位置、對對焦、選好放大倍數,使芯片表面在鏡頭中和顯示器上清晰可見后,按下拍照按鈕便可完成一幅顯微圖像的采集。取決于電路的規模和放大倍數,一層電路可能需要在拍攝多幅圖像后進行拼湊,多層電路需要在拼湊后對準,有顯微圖像自動拼湊軟件用于進行拼湊和對準操作。

隨便估算一下:該顯微圖像自動采集平臺的放大倍數為1000倍,可將0.1um線條的放大至0.1mm的寬度。這意味著它已足以對付目前采用最先進工藝制作的0.09um集成電路芯片。

提圖


集成電路由多層組成,每層用光刻工藝由光掩膜加以確定。制造集成電路時用的掩膜上的幾何圖形就是版圖,版圖是集成電路對應的物理層。

現在提圖工作已經可以由電腦全部完成了。主流的電路原理圖分析系統已經具有多層顯微圖像瀏覽、電路單元符號設計、電路原理圖自動和交互式分析提取以及電路原理圖編輯等強大功能,版圖分析系統則可完成多層版圖輪廓自動提取、全功能版圖編輯、嵌入軟件代碼自動識別、提取、校驗以及設計規則的統計和提取。
提取、整理電路

數字電路需要?dú)w并同類圖形,例如與非門、或非門、觸發器等,同樣的圖形不要分析多次。提出的電路用電路繪制軟件繪出(ViewWork、Laker、Cadence等),按照易于理解的電路布置,使其他人員也能看出你提取電路的功能,提取電路的速度完全由提圖人員經驗水平確定。注意,軟件是按照版圖的位置把各組件連接起來,如果不整理電路是看不出各模塊的連接及功能的,所以完全靠軟件是不能完成電路功能塊劃分和分析。

分析電路

提取出的電路整理成電路圖,并輸入幾何參數(MOS為寬長比)。通過你的分析,電路功能明確,電路連接無誤。

仿真驗證,電路調整

對電路進行功能仿真驗證。模擬電路一般采用Hspice、Cadence等工具,小規模數字電路采用Cadence,Hsim等工具。根據新的工藝調整電路,-調整后進行驗證。

版圖繪制驗證及后仿真

對輸入的電路原理圖進行瀏覽、查詢、編輯、調試與仿真。分析電路原理,調節電路參數,并在一定的激勵輸入下觀測輸出波形,以驗證設計的邏輯正確性。要對提取的網表作仿真驗證,并與前仿結果對比,-版圖導出GDS文件,Tape out(將設計數據轉交給制造方)。

爭論

 “反向設計”的提法似乎讓人很容易與侵犯別人知識產權產生聯系,實際上逆向設計與正向設計一樣,只是IC設計的一種技術手段,通過逆向設計獲取別人先進的設計思想用于自己的芯片設計中,并不能說侵犯知識產權。特別是對于初學IC設計的人員,通過學習和研究比較成熟的電路版圖,可以迅速增加相關電路設計經驗,更快熟悉整個IC設計流程和完善IC設計知識體系。

目前中國的IC設計業還處在學習模仿國外的階段,早在幾年前中國的IC設計企業往往是完全復制國外的芯片。最近幾年,隨著人們對知識產權意識的提高,都能夠采取正確的方式來對待逆向設計,即利用逆向設計來設計自己的芯片。

逆向設計非常適合模擬芯片設計,如ADC、DAC、鎖相環等模擬電路,因?yàn)槟M電路的設計往往靠經驗。此外,對于10萬門以下的數字電路也適合,對于混合信號電路來講,可以適合模擬部分的反向設計服務。在時間方面,普通的逆向設計往往需要3-5個月,而小于10萬門的數字電路逆向設計一般需要2-3個月。

目前在國內,芯愿景公司、臺灣宜碩也提供逆向設計服務;國際上著名的逆向設計企業主要有Chipworks和Semiconducto Insights(SI)公司。

網友有話說

知乎網友spike old dog:
其實我覺得很多人對反向有誤解,這里只針對模擬和數模混合的芯片,其實我待過的,了解的analog幾個大廠,都會有人專門反向芯片,你以為都是自己白手起家做設計嗎。反向的目的不是為了抄襲,很多時候是為了學習,避免自己走彎路。另外一大原因也是有時看別人有沒有抄襲自己東西。

其實模擬集成電路那些基本的東西有什么好抄的,大家都一樣,主要是看看系統構架,信號鏈路的處理過程什么的。牛的芯片有兩種,一種是每個模塊都極其經典,整個系統性能卓越。另外一種是充分發揮自己process潛力,反正你沒同樣工藝,抄了也不會比我好。估計你們能看出來,前者是fabless的套路,后者是idm的套路。

就我自己感覺,芯片重頭做起是個非常困難的事,如果你們有別人芯片參考就舒服多了。這根本不能算抄襲,因?yàn)榧?xì)節的東西肯定不一樣。

當然也有過分的,全版圖copy,你還別說,有不少海龜干這個,這就有點不地道了。這種芯片一上量就會被別人告,不過呢,這些人該有的名利也都有了,這就是中國政府的尿性,不尊重知識產權,留下的是老外對中國工程師的惡劣印象,越是這樣,核心的東西就越不能讓中國人知道。

知乎網友fight shan:
數字電路的反向是非常困難的,因?yàn)橐话銇碚f大規模的數字處理單元是通過程序綜合成晶體管級電路,自動出layout,模擬電路部分相對容易,因?yàn)橐?guī)模也很小,模擬電路的layout都是手工設計的,管子數量有限,電路層次化之后有經驗的人很容易看出其功能,另外一點需要注意的是,反向別人的芯片,工藝的選擇是一個重點,因?yàn)槟氵x擇的foundry可能和人家芯片的foundry不是一家,甚至工藝都不一樣,你能學來的是別人的電路結構,完全照抄別人的電路(包括管子尺寸的大小,電容的大小,電阻的寬長等等)可能造成電路根本不能正常工作。

知乎網友王天祺:
理論上所有芯片都能反向,但這僅僅是理論上。當芯片規模大到一定程度的時候,這招就不合算了。比如題主所說的這種視頻處理芯片,邏輯規模都很大,而且產品更新?lián)Q代快,綜合考慮成本以及時間開銷,反向是不合算的,很有可能反向的預算都足夠把那個公司買了。
