【導讀】也許你剛剛完成項目中電路板的蝕刻環節，一切看起來很成功。但你也會知道，隨著時間的推移，電路板上的銅走線會慢慢變黑、變綠。本文將介紹一種在電路板的銅走線上鍍錫的簡單方法。如果你已經準備好所有材料，那就再好不過了！
為電路板鍍錫?
準備好焊料、助焊劑、焊芯以及助焊劑清潔劑之后，就可以進行下一步操作了。如果你的材料不全，我會在本文末尾附上零件清單，以便你準備相關材料。

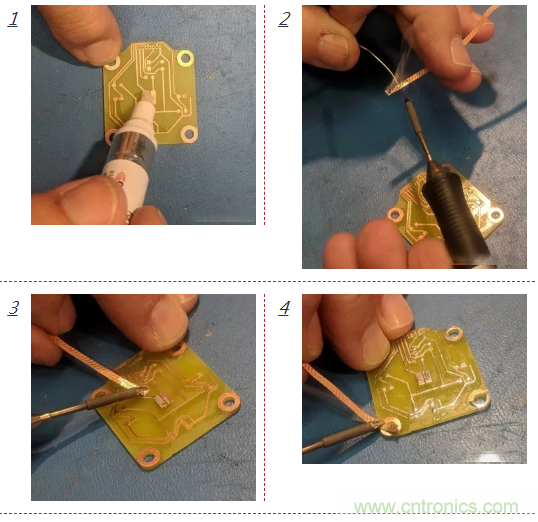

首先將焊料助焊劑涂在裸板上——請務必涂抹充足的劑量。然后在一條吸錫帶上鍍上一些焊料。如下圖所示，確保吸錫帶上有足夠的焊料。
接著將吸錫帶放到電路板上。用烙鐵加熱吸錫帶，當看到焊料已經融化在吸錫帶上時，就在走線上輕輕“拖動”吸錫帶。在所有的走線上重復執行此操作。如果在你在拖動吸錫帶時碰到了一些小型銅走線區域，不要擔心，我們會在后面的步驟中進行清潔。

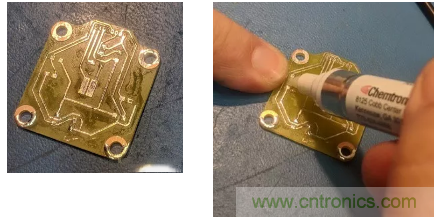

完成后的效果如下圖所示。你可以看到，電路板的表面有些粗糙，上面有殘留的助焊劑，還有一些吸錫帶遺漏的區域。接下來就要開始清潔了。再次在整個電路板上涂上足夠的助焊劑。
剪去吸錫帶的尾端，以繼續使用剩下的干凈部分。將吸錫帶放在電路板走線上，并用烙鐵加熱吸錫帶。當焊料開始融化時，再次輕輕“拖動”吸錫帶。這可以去除多余的焊料，如果遺漏了任何區域，就將焊料拖到這些區域中即可。此舉旨在使電路板走線上只留下薄薄一層焊料。對整個電路板進行此操作并再涂一些助焊劑（如果需要）。

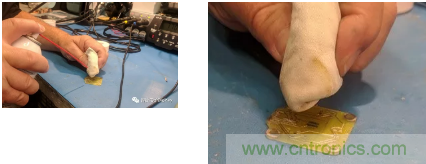

接下來用一些助焊劑清潔劑和一小塊布來清潔電路板。如下圖所示，將助焊劑清潔劑噴在布料上。用力壓住電路板，同時用沾有助焊劑清潔劑的濕布以畫圈的方式清潔電路板。
然后用一塊干凈的干布將電路板“擦亮”。在此過程中要稍微用點力，這樣焊料涂層會更有光澤。
電路板鍍錫和清潔完成后的效果如下圖所示。（可以看到擦亮之后，中間的矩形焊板閃閃發光）。
有了這層薄薄的焊料涂層，你電路板上的銅走線就不會再變綠了，而且鍍錫銅走線會更易焊接。
在整個操作過程中，我喜歡使用的產品如下：
Kester的20AWG無需清潔的焊料：KE1400-ND
Chemtronics的助焊劑點膠筆：CW8400-ND
Chemtronics的焊料清除吸錫帶：CW10-25-ND
3M Novec助焊劑清潔劑：3M155811-ND
如果你已經有其他類似的產品，也可以繼續使用。
來源： Digi-Key
