磁環抑制信號的原理

發布時間:2020-08-06 責任編輯:lina

【導讀】你知道磁環是如何抑制信號嗎?磁環是一種由鐵氧體材料制作而成的抗干擾電子元器件,它的作用是抑制高頻干擾信號,因此它好比是一個低通濾波器,允許低于截止頻率的信號通過,對于高頻率信號則是抑制吸收。其實它的抑制原理是由阻抗特性體現,如下圖,不同磁環在不同的頻率下有著不同的阻抗特性,隨著頻率增大,阻抗不斷增大。

你知道磁環是如何抑制信號嗎?磁環是一種由鐵氧體材料制作而成的抗干擾電子元器件,它的作用是抑制高頻干擾信號,因此它好比是一個低通濾波器,允許低于截止頻率的信號通過,對于高頻率信號則是抑制吸收。其實它的抑制原理是由阻抗特性體現,如下圖,不同磁環在不同的頻率下有著不同的阻抗特性,隨著頻率增大,阻抗不斷增大。

磁環抑制信號的原理
配圖來源于網絡

2、干擾信號產生來源及危害

只要是信號,或多或少都會摻雜著某些不必要的信號,要不然就沒有所謂的濾波器等來濾掉多余的信號,對于很多電子產品,除了自身產生干擾信號之外還會來自外界例如其他設備、電網等干擾噪聲,特別是頻率越高,這種噪聲越是容易輻射出去,這好比是天線效應,使得原有信號會接收來自其他信號的傳輸,給電子設備造成頻閃、不開機、死機、其他各類異?,F(xiàn)象等。對于有些線路會采取屏蔽線的方法使得其他信號不被干擾,但是在有些電路會采用加磁環方式,使得有用的信號很好的通過,對于沒用的信號則是抑制消耗掉。

磁環的安裝方式

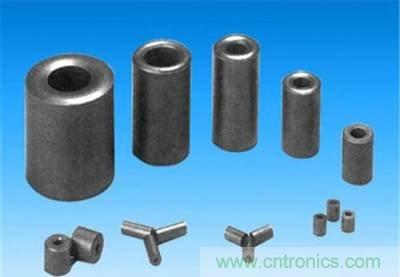

磁環形狀有很多種,有圓柱形、圓形、方型,它的顏色一般有黑色、棕色、綠色、黃色、白色等,不同的磁環有著不同的阻抗等特性,也應用于不同的場合,對于磁環,一般有以下幾種安裝方式:

1、直接穿過線材繞圈固定

直接穿過磁環并繞制幾圈,這是比較簡單的一種方法,一般會增加熱塑套管來固定,磁環繞兩到三圈;

2、磁環套在線材上再進行注塑處理

如果磁環是進行注塑處理的話,這貨在那個磁環一般是圓柱型磁環或者各種環形、方型磁環等,這種磁環通常是直接穿在線材上,通過注塑處理,這種安裝方式能夠更好的固定磁環位置,同時還能把磁環更好的保護起來,這樣磁環不容易碰碎。我們的筆記本電腦電源線就是采用這種繞制固定方式。因此,這種安裝方式經常見于各種電源線、排線、數據線等。

3、夾扣式扣緊

采用夾扣式磁環是最為簡單方便的,安裝方法比較靈活,特別是在 EMC 整改方面,只要磁環內徑足夠大,在磁環內外繞制幾圈,然后扣上夾扣即可,而且可以靈活的多次使用,注意要扣緊,要不然會漏磁導致效果不好,即使是這樣,相對于普通的磁環,它的損耗還是蠻大的。以上就是磁環是如何抑制信號的解析。
