微流控電阻抗譜測試

發布時間:2020-09-15 責任編輯:lina

【導讀】瑞士蘇黎世儀器的HF2LI 在微流控電阻抗譜測試中有著廣泛的應用。其主要優勢:1. 能同時測量6個不同頻率的阻抗;2. 快速測量微流控過程,時間分辨率高達5 μs;3. 極寬的測量頻率范圍,從1 mHz到50 MHz;4. 使用差分電流輸入來降低背景噪聲。

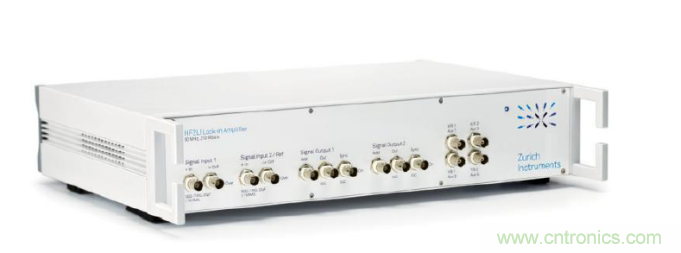

瑞士蘇黎世儀器的HF2LI 在微流控電阻抗譜測試中有著廣泛的應用。

其主要優勢:
1 能同時測量6個不同頻率的阻抗
2 快速測量微流控過程,時間分辨率高達5 μs
3 極寬的測量頻率范圍,從1 mHz到50 MHz
4使用差分電流輸入來降低背景噪聲

典型結果和原理圖
微流控電阻抗譜測試

 微流控電阻抗譜測試

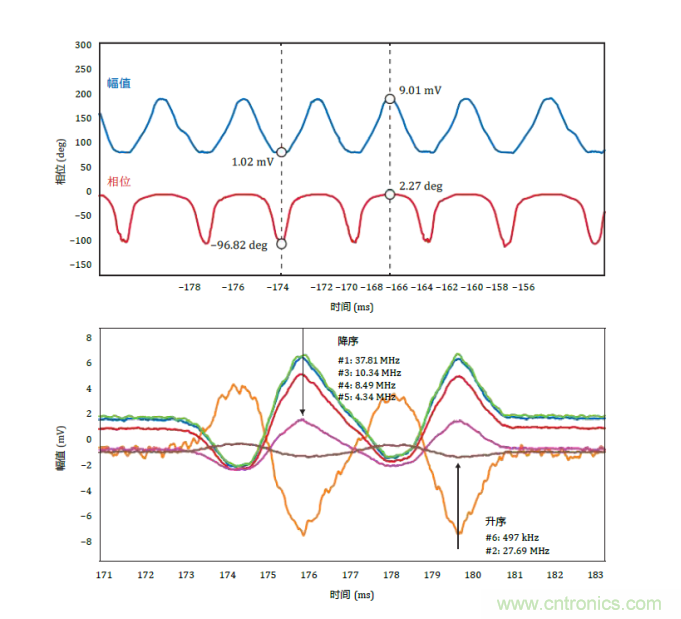

圖1. 使用基于HF2LI的微流控測量裝置測量的電流。圖1上:在10 MHz下的電流幅值和相位。圖1下: 在6個不同頻率下同時測得的電流虛部。在兩圖中,跨阻抗放大系數均為1KV/A。

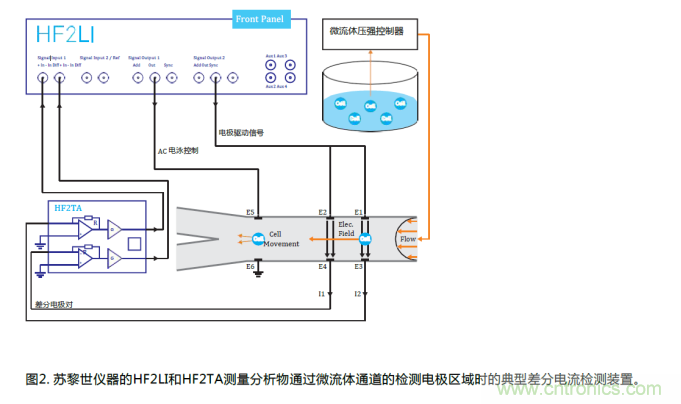

測量方式

微流控電阻抗譜測試

為什么選擇HF2LI?

1 簡化實驗搭建,和檢測和分類于用一臺儀器即可完成
2 包含LabOne® 數據采集和處理軟件
3 包含5種API(Matlab®, LabVIEW®, .NET, C, Python)便于自動化工作
4 可單獨使用,亦可用于系統集成

測量微流體中的粒子或細胞需要極高的靈敏度和快速的響應。當待測分析物進入和離開差分電極對時,測得的波形分別會顯示出峰值和谷值(圖1)。利用差分方式,背景噪聲被充分抑制,低噪聲環境,保證了計數的高分辨率和準確性。HF2LI雙通道高頻鎖相放大器在微流控電阻抗譜測試中發揮著至關重要的作用(圖2)。使用LabOne自帶的繪圖儀或者數據采集模塊DAQ,可以在5 μs的時間分辨率下同時記錄多個頻率的阻抗。而且,LabOne還具有豐富的參數掃描儀功能,可提供1mHz到50 MHz的范圍掃頻阻抗譜。
