關于差分輸入電路和共模信號,差模信號關系的理解

發布時間:2021-06-29 責任編輯:lina

【導讀】差分放大器是構成很多芯片電路的基礎,比如運放的輸入極一般是差分輸入極電路,它是由兩個對稱的共源放大器(或者共射放大器)通過源極電阻Rs相互耦合組成的。

差分放大器是構成很多芯片電路的基礎,比如運放的輸入極一般是差分輸入極電路,它是由兩個對稱的共源放大器(或者共射放大器)通過源極電阻Rs相互耦合組成的。

對于輸入信號可以分解為一對數值相等,極性相同的共模信號和一對數值相等,極性相反的差模信號,即:

Vi1=Vic+Vid/2

Vi2=Vic-Vid/2

其中

Vic=(Vi1+Vi2)/2. Vid=Vi1-Vi2

所以對差分輸入電路分別注入差分信號和共模信號,分別得到輸出信號。隨后用疊加原理,就可以得到總的輸出。

1.1

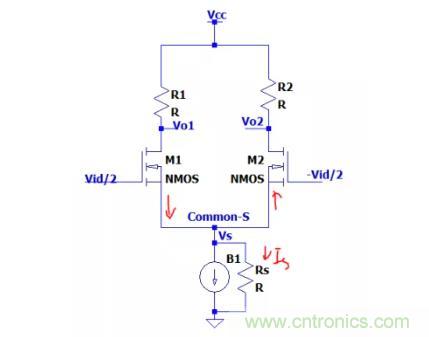

先用差分信號輸入做分析,一般可認為下圖中的公共源極是交流GND,先做個簡單的證明:

假設公共源極電位是Vs,約定gm1=gm2,R1=R2=R

M1增加交流信號Vid/2,

對M1的Vgs1=Vid/2-Vs,因此M1增加的電路ids1=Vgs1*gm1,從D流向S;

M2增加交流信號-Vid/2.

對M2的Vsg2=Vid/2+Vs,因此M2增加的電路ids2=Vsg2*gm2,從S流向D;

流過Rs的電流Is=Vs/Rs,由KCL得,ids1=ids2+Is,

得到:gm*(Vid/2-Vs)=Vs/Rs+gm*(Vid/2+Vs)

Vs*(2*gm+1/Rs)=0,顯然只有Vs=0,等式才成立,所以認為公共源極是交流GND。

關于差分輸入電路和共模信號,差模信號關系的理解

既然Vs=0.那么M1在輸入信號作用下增加的電流就是Ids1=Vid/2*gm,因此輸出Vo1=-Vid/2*gm*R

M2在輸入信號作用下增加的電流就是Ids1=-(-Vid/2*gm),因此輸出Vo2=Vid/2*gm*R,

所以差分輸入的情況話,M1單端輸出的話是反相,但是M2的輸出相相對M1的輸入是同相呢。這個對于判斷負反饋需要考慮的。

雙端輸出Vo=Vo2-Vo1=Vid*gm*R

一般這個時候定義Avd=gms*R/2為單端輸出差分信號的增益。

1.2

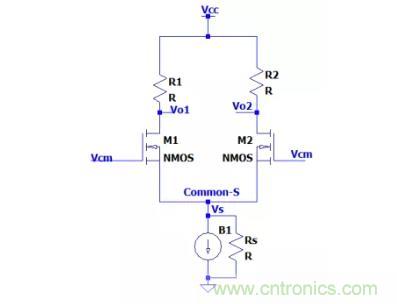

當輸入增加共模信號的,公共源極就不是交流GND了,這是由于共模信號輸入會將公共源極電壓上抬。

流過M1和M2的電流方向相同,都是Ids,那么流過Rs的電流就是2*Is,因此Vs=2Ids*Rs,

如果電流源B1是cascode電流源,一般Rs=(1+gm*ro)*ro≈gm*ro*ro,這個值很大的。

關于cascode的輸出阻抗,網上有很多說明,這里不做展開。

關于差分輸入電路和共模信號,差模信號關系的理解

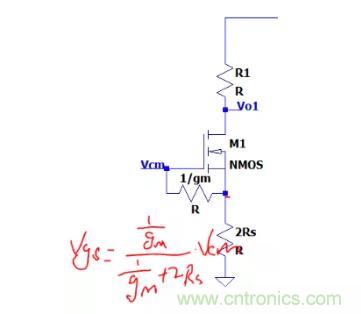

既然知道了Vs的電壓,那么可以把電流源結構差分,比較利于分析。

分別相當于M1和M2的源極電阻是2*Rs,此時加載在M1的Vgs電壓大小,相當于1/gm和2*Rs電阻分壓,1/gm為從M1源極看進去的電阻

關于差分輸入電路和共模信號,差模信號關系的理解

可以根據下面的示意圖得到Vgs大小,由于2*Rs很大,所以Vgs很小很??;

因此Ids=Vgs*gm也比較小,所以Vo1=Vgs*gm*R≈Vcm*gm*R/(2*gm*Rs),只要2*Rs足夠大,所以輸出的Vo1可以忽略不計。

因此Avc=-R/(2*Rs)成為單端共模放大倍數,需要越小越好,要是差分輸出Vo1-Vo2=0,不考慮器件一致性問題,差分共模信號就可以完全抑制。

但在半導體設計中,R1和R2不可能完全一樣,gm1和gm2也不能一樣,差分共模信號就不能完全抑制了。

關于差分輸入電路和共模信號,差模信號關系的理解

1.3

差模信號和共模信號共同作用下,總的單端輸出信號Vout=(Vid/2)*gm*R+Vcm*R/(2*Rs)=(Vid/2)*Avd+Vcm*Avc,只有Avd越大,就放大差分信號,Avc越小就抑制共模信號。

通過上述分析就可見,差分放大器的差模性能和共模性能有很大不同,其中最主要的就是共模電壓遠小于差模電壓增益,或者說,相對于差模信號,差分放大器對共模信號有很強的抑制作用。

因此就定義CMRR-共模抑制比來描述這種抑制作用的強弱。一般在電路中,如果電路完全對稱,沒有任何偏差,就只需要考慮單端輸出時候的共模抑制比,就是差模電壓增益和共模電壓增益的比值的絕對值,CMRR=|0.5*Avd/Avc|.

以上的分析是基于絕對對稱的兩個MOS管,所以電路兩邊對稱的理想情況下差分放大器的性能。對于實際的差分放大器總是存在兩邊MOS管特性和電阻R1.R2不對稱的情況。

比如說,如果R1和R2的不匹配,分別是R+△R和R-△R,那么對于共模輸入信號的增益Vo1=Vcm*[(R+△R)/(2*Rs)],Vo1=Vcm*[(R-△R)/(2*Rs)],

因此共模信號輸入雙端輸出的電壓Vo=Vo1-Vo2=Vcm*[R/(2*Rs)]*[△2R/R],理想器件的雙端輸出共模增益Avcm=0,現在由于器件的不匹配,所以就變成Avcm=[R/(2*Rs)]*[△,這個值雖說很小,但是也會影響共模增益比,對共模信號的抑制能力。

除此之外,兩只管子的gm也會存在差異,也會影響性能。所以在運放的datasheet上面,CMRR不是無窮大,一般都是100dB左右,也是因?yàn)檫@個原因。

此外,實際電路中對于差分信號輸入,公共源極也是近似交流GND,不是絕對的GND,所以上面的公式需要根據實際使用修正,這個在論壇其他帖子中有過證明,感興趣的可以參考下面帖子:https://bbs.21ic.com/icview-3141098-1-1.html。

由于輸入差分管可以是MOS管也可以是雙極性晶體管,在這里用MOS管舉例做了分析。一般來說,相比雙極性晶體管的差分輸入極,MOS管的差分輸入極在線性范圍和非限幅范圍都要更大一些。實際芯片設計中,半導體公司都會根據需求進行相應的設計。
(來源:21ic論壇,作者:網友kk)
