目前我手邊正在進行的項目是打造一款機載軍事服務對講機，它具有許多不同的信號路徑和隔離要求——簡單來說，該設備與其他任何東西的隔離度都必須優于100dB。由于涉及信號切換操作，因此當其信號路徑應該關斷時，我們就需要表征開關隔離特性。
我們使用以下的電路板作為測試治具，針對來自三家不同供應商的四路模擬開關進行開/關比(即其隔離值)的評估：

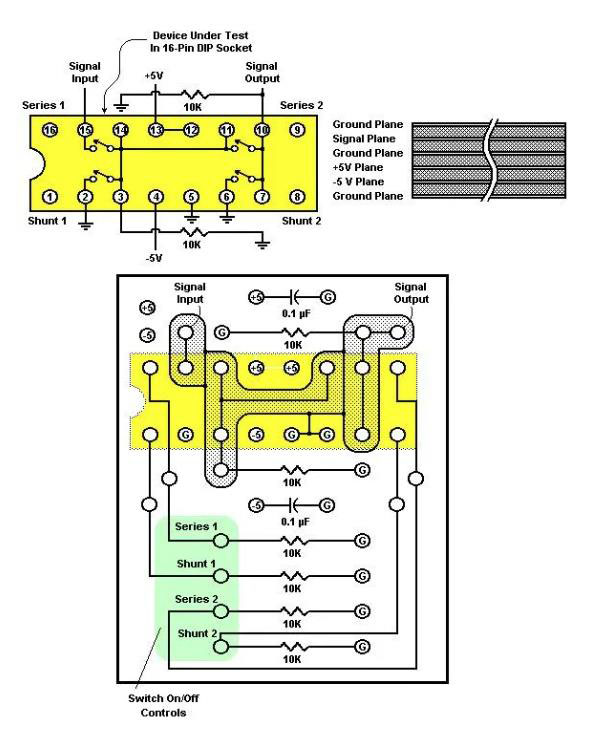

圖 1：采用此測試治具電路板，針對各種四路模擬開關的隔離值進行測試。
該測試治具采用BNC (Bayonet Neill-Concelman)連接器建構，以實現輸入和輸出。銅屏蔽層置于連接器之間，以盡可能地確保測得的隔離值來自待測IC，而不是由于測試設置的任何人為影響所造成的。

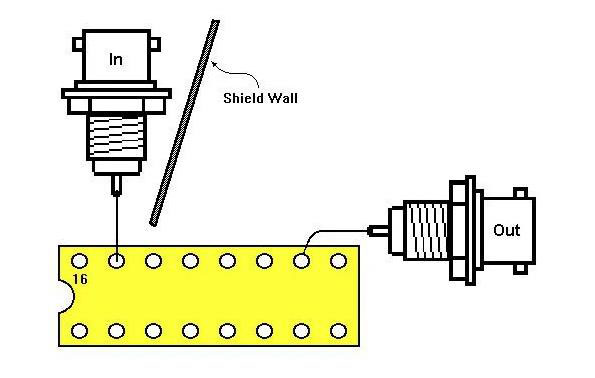

圖2：銅屏蔽層置于測試治具板的BNC連接器之間。
由于該應用針對高達3kHz的語音頻率，因此在高于6kHz的1個倍頻頻率下檢查其隔離值。10kΩ電阻值是在使用這些開關時的預期電路阻抗。
其評測結果如下：

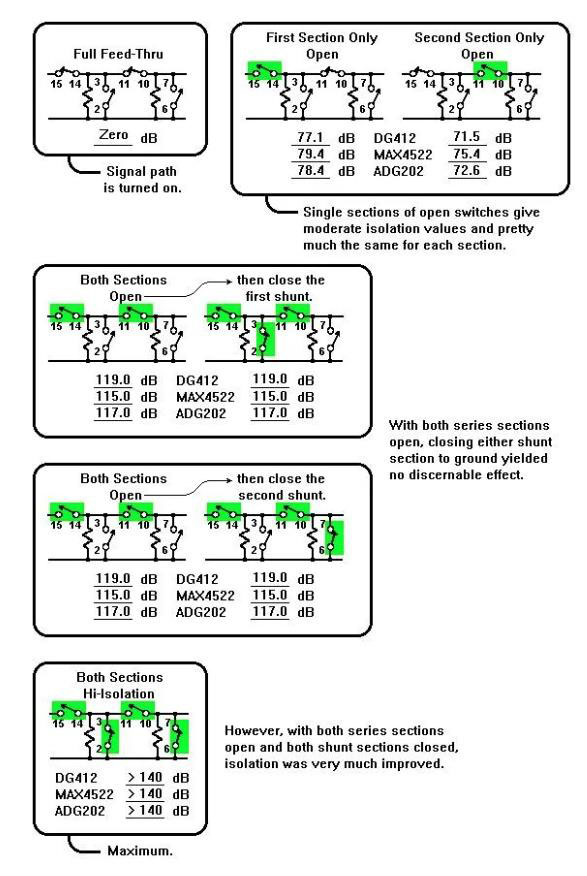

圖3：相對于路徑‘On’信號傳輸時的測試開關隔離值。
我們得出的結論是，雖然不同設備之間存在一些差異，但如果都能按圖3底部所示的方式運行，即開啟兩個串聯部份而讓兩個分流部份都關閉，那么所有的設備都能相當順利地運作。
(來源：電子工程專輯，編譯：Susan Hong, EDN Taiwan，參考原文：Evaluating analog switches，by John Dunn)
