什么是去耦電容器?


去耦電容器如何工作,為什么需要它?

去耦電容器主要用于抑制電源線上的電壓波動或噪聲,從而避免影響敏感元件的運行。在電源中,去耦電容器被放置在集成電路 (IC) 或其他敏感元件的電源引腳附近,其與電源線并聯,充當本地儲能器,可根據需要快速提供或吸收電流(圖 1)。


什么是去耦電容器?

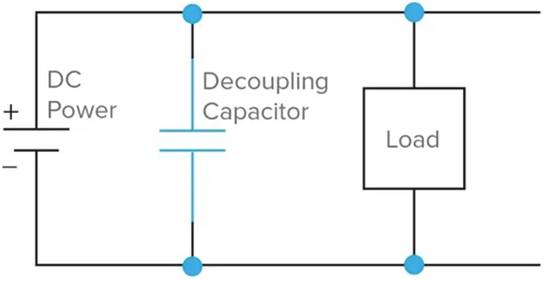

圖 1. 電源中去耦電容器的典型配置


該配置有助于降低電壓紋波,最大限度地減少瞬態事件期間的電壓驟降,并為其他元件提供穩定、清潔的電源。

使用陶瓷電容器去耦的好處

陶瓷電容器被廣泛用作去耦電容器,因為陶瓷具有以下許多有利的電氣特性:

·  體積小,容值高:陶瓷電容器體積小、容值高,可在較小的封裝內存儲足夠的能量,這在 PCB 空間有限的情況下尤為有利。
·  低等效串聯電阻(ESR):陶瓷電容器的等效串聯電阻(ESR)很低,這意味著它們可以有效地輸送或吸收電流,而不會產生明顯的電壓下降,這就使得電容器能夠快速響應電流需求的動態變化,在需要時立即供能。
·  低等效串聯電感 (ESL):陶瓷電容器通常具有較低的等效串聯電感 (ESL),因此能夠提供良好的高頻濾波能力。它們能有效抑制高頻噪聲,并為高頻電流提供低阻抗路徑。
·  頻率響應寬:陶瓷電容器具有較寬的頻率響應,因此適合濾除電源線路中常見的各種噪聲頻率。
·  溫度穩定性:陶瓷電容器能在很寬的溫度范圍內保持容值和性能,即使在不同的工作條件下也能實現穩定的去耦。

選擇理想的去耦陶瓷電容器

為了選擇最理想的去耦電容器,我們需要考慮諸多因素,如適當?shù)碾娙葜怠㈩~定電壓以及電容類型等。樓氏電容(KPD)專業的工程師團隊愿協助您找到最佳解決方案。我們擁有數十年為電力電子設備提供各種專用元件(電容器及其它精密電子元件)的經驗,我們對整個電氣系統都有深入的了解。樓氏電容(KPD)愿與您一起找到適合您應用的技術方案,優化電源中去耦電容器的性能效果。

了解更多有關去耦電容器的信息,包括適用于中壓和超高頻應用的高可靠性寬帶組件2,或適用于更高電壓、帶引腳的堆疊式電容器,請參閱我們的 ST & SM 電容器組件系列3。

2:[https://www.knowlescapacitors.com/Products/Capacitors/SMDCap/HI-REL-Caps...
3:[https://www.knowlescapacitors.com/Products/Capacitors/Leaded-MLC-s/DSCC-...
