在功率器件選擇過程中，以氮化鎵、碳化硅為代表的寬禁帶半導體越來越受到了人們的重視，在效率、尺寸以及耐壓等方面都相較于硅有了顯著提升，但是如何定量分析這三類產品的不同？Power Intergrations（PI）資深培訓經理Jason Yan日前結合公司新推出的1250V氮化鎵(GaN)產品，詳細解釋了三類產品的優劣，以及PI對于三種產品未來的判斷，同時還介紹了PI氮化鎵產品的特點及優勢。
目前隨著消費類氮化鎵供應商越來越多，PI正在努力擴展氮化鎵在工業和汽車中的應用，盡量避免陷入內卷的紅海中。實際上，目前PI已有超過一半以上氮化鎵應用不再是手機適配器。
可同時提供三類產品的電源公司
“目前PI是為數不多同時提供三類產品的公司，并且有著豐富的產品組合。”Jason在PI推出全球額定耐壓最高的單管氮化鎵電源IC時說道，該IC采用了1250V的PowiGaN開關技術，也許是目前市面上唯一商用的1250V氮化鎵產品，而這正是PI不斷拓展氮化鎵應用邊際的有力證明。

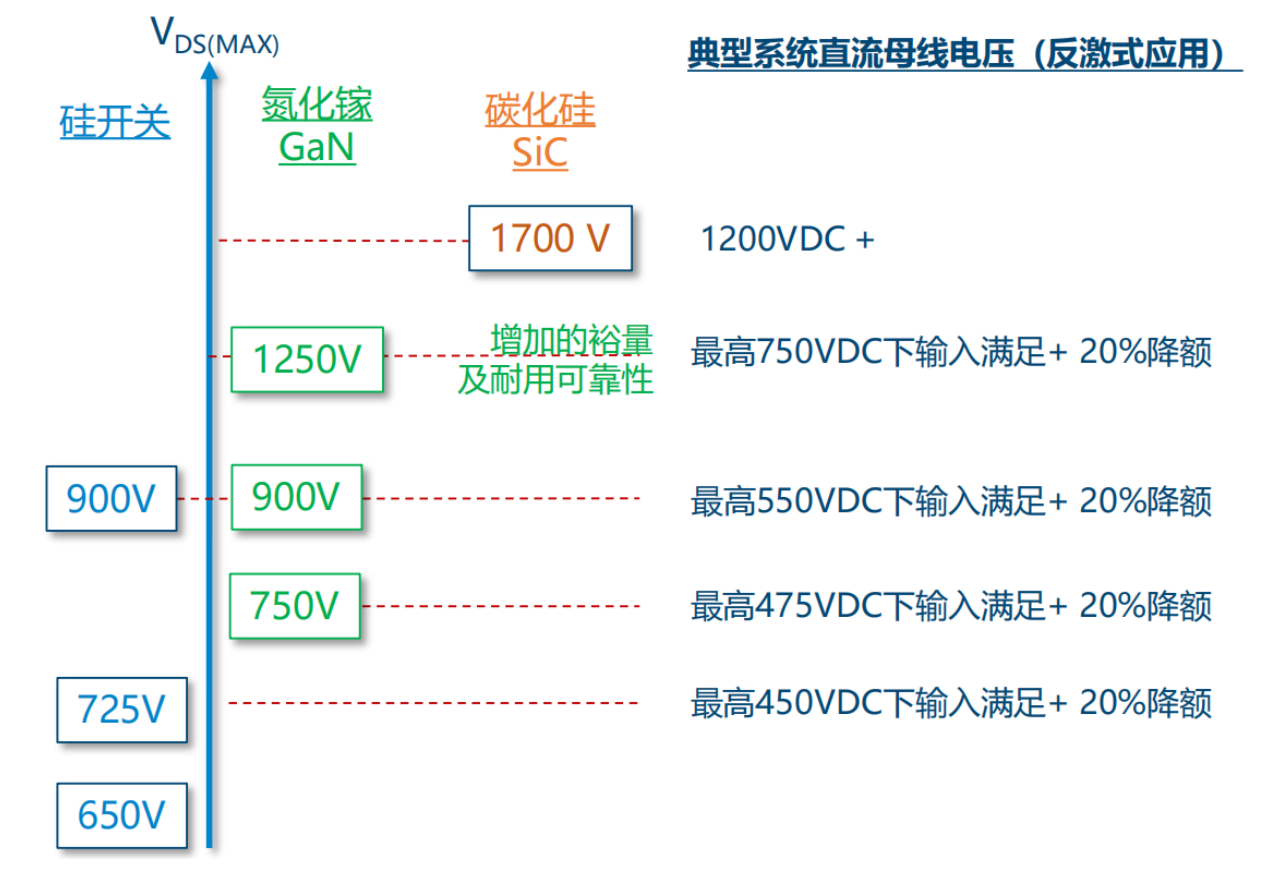

結合此前PI所推出的不同種InnoSwitch3產品，目前PI已經通過在硅、氮化鎵以及碳化硅上的廣泛布局，滿足了高中低母線電壓下的應用。
更高耐壓意味著什么？
隨著母線電壓越來越高，更高的耐壓產品也在市場中的需求越來越高，但也會給器件帶來更高要求，尤其是其耐壓性要嚴苛得多。
首先，電壓變化除了母線電壓，還有變壓器的反射電壓以及漏感尖峰，三者相加的電壓會遠高于母線電壓，因此需要有更多的開關裕量。
另外，在某些工業類高壓應用中，又或者是電網不穩定區域，發電機啟動瞬間或雷擊等會造成浪涌，也會這對后面的電源耐壓是一個巨大挑戰。

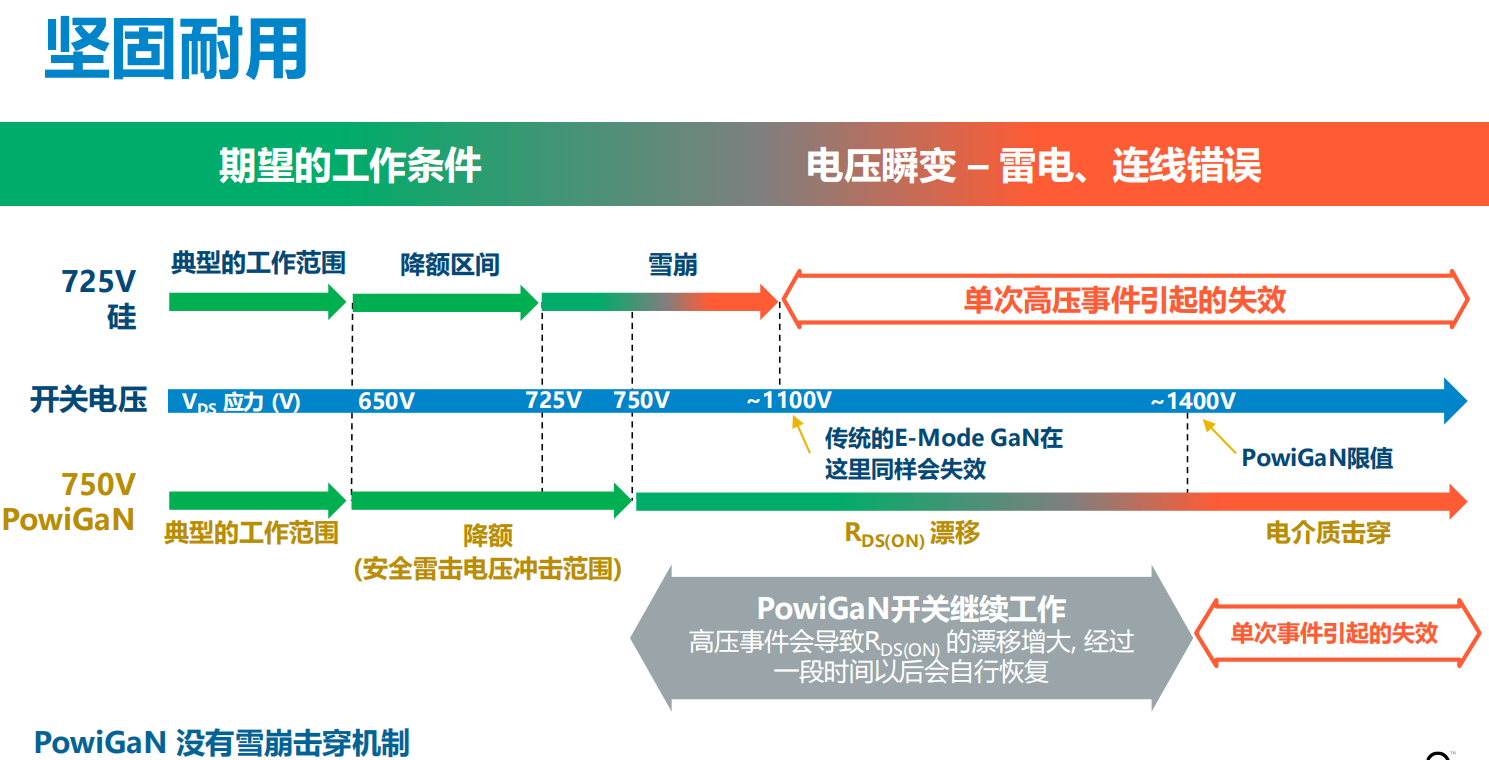

相對于硅，氮化鎵具有更高的耐壓，比如同樣是750V，硅產品在超過其耐壓范圍時會直接損壞，而氮化鎵超過工作電壓并不會永久失效，而只是增加RDSon，隨著電壓回復到正常值，氮化鎵還會恢復，這種特性也使其可靠性更高。對于PI的氮化鎵來說，750V的產品在1400V才會出現永久失效，而對于1250V的產品，則至少可以到2100V。

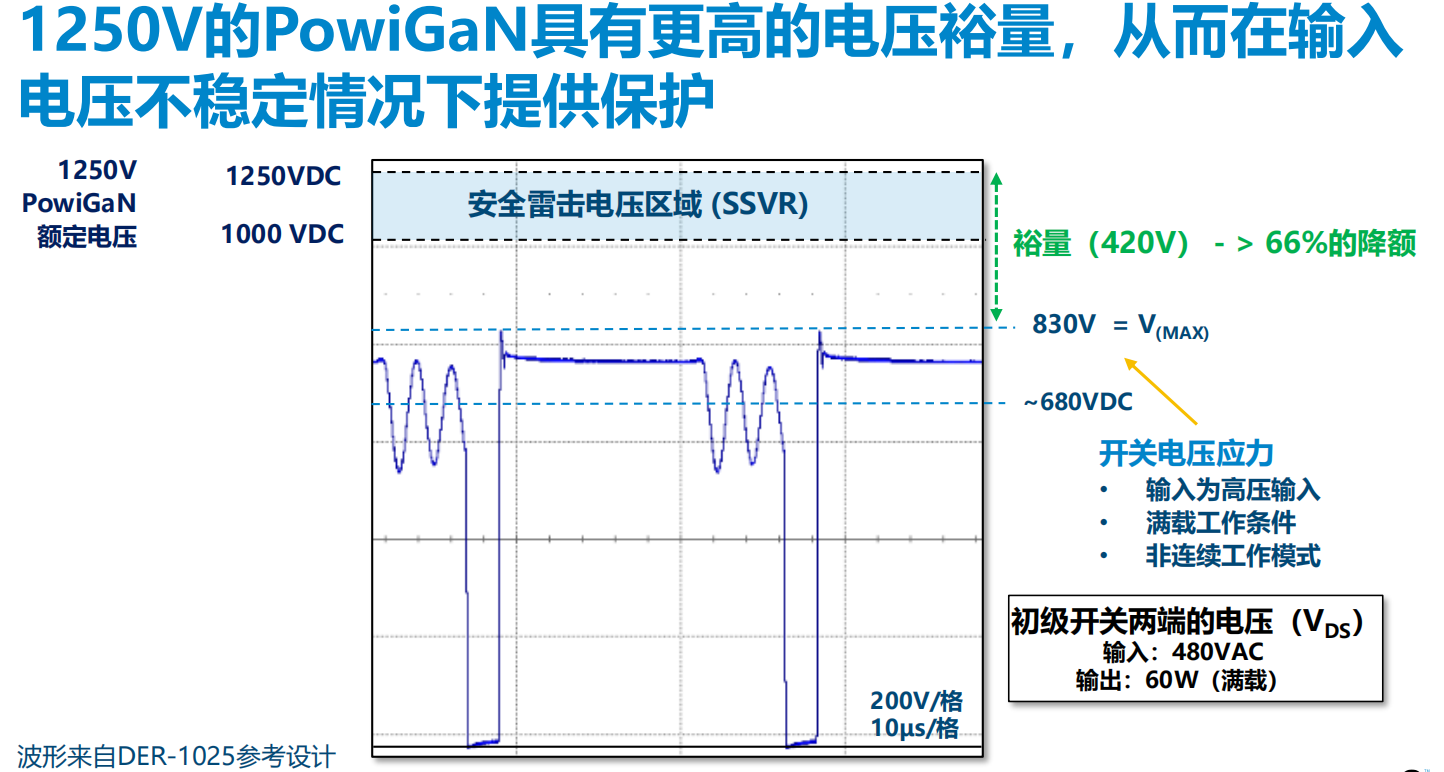

如圖所示，1250VPowiGaN具有更多的裕量以確保系統更加安全可靠。
效率是電源轉換的關鍵
電源轉換過程中，效率則是所有相關工程師都需要關注的，更高的效率意味著更少的散熱，更小的尺寸，更輕的重量以及更高的可靠性等。同時，更高的效率也意味著可以更加節能，更加綠色，因此各國都在效率方面制定了越來越嚴格的規定。
Jason以家電為例，高效率提高除了可以提高家電的能效標準，增加產品競爭力之外，通過減少體積，甚至還可以優化很多安裝，運輸方式，這主要是因?yàn)榫薮蟮纳嵯到y(tǒng)會導致系統更加不可靠。
同時，待機輕載或空載模式中的功耗同樣值得注意，這是因?yàn)樵絹?lái)越多的家電在智能化、網聯化的要求下，功能越來越多，這無形當中增加了待機功耗，因此如今各國也正在提高輕載下的效率要求。
淺析功率變換過程中的損耗
Jason表示，功率變換過程中功率管的損耗來源主要是開關損耗與導通損耗，這兩個損耗有時候是需要權衡的。
導通損耗比較容易理解，即功率管在導通過程中等效電阻RDSon所引起的損耗。而開關損耗主要由Coss來決定。開關損耗主要是因?yàn)楣β使艿募纳娙菰陔妷鹤兓^(guò)程中所帶來的能量釋放。對于高壓應用而言，硅MOSFET會因?yàn)槟蛪旱纳叨鴮?dǎo)致RDSon增加，同時電壓越高寄生電荷也就越多，開關過程中的功耗也就越高。一般意義上，若要降低RDSon，可以考慮增大晶圓尺寸，但這會帶來Coss的增加，因此如何平衡RDSon和Coss變得非常重要。
氮化鎵的Coss和RDSon都很低，因此效率遠高于硅。
幾張實測效率圖看三者區別
PI進行了一套完整的產品測試，以充分驗證硅、氮化鎵以及碳化硅的轉換效率。Jason強調PI有完整的三種功率產品，因此可以實現最客觀的對比。
在看測試圖之前，我們先科普兩個事實。首先是高壓情況下，效率會變低，這主要是由于在高壓狀態時，開關損耗會急劇增加。簡單的理解就是試想電壓越高導通時間越慢，電壓和電流交疊部分越多。
另外，在低壓狀態下，電流越大，其導通損耗占比也越大，同時溫升更高，因此常用的溫升測試都是在低壓狀態進行。
PI提供了兩個參考板，一塊是低壓輸入，一塊是高壓輸入，因?yàn)镻I所有InnoSwitch-3產品引腳兼容，因此只需更換主芯片，這樣可以客觀評價出芯片的影響。

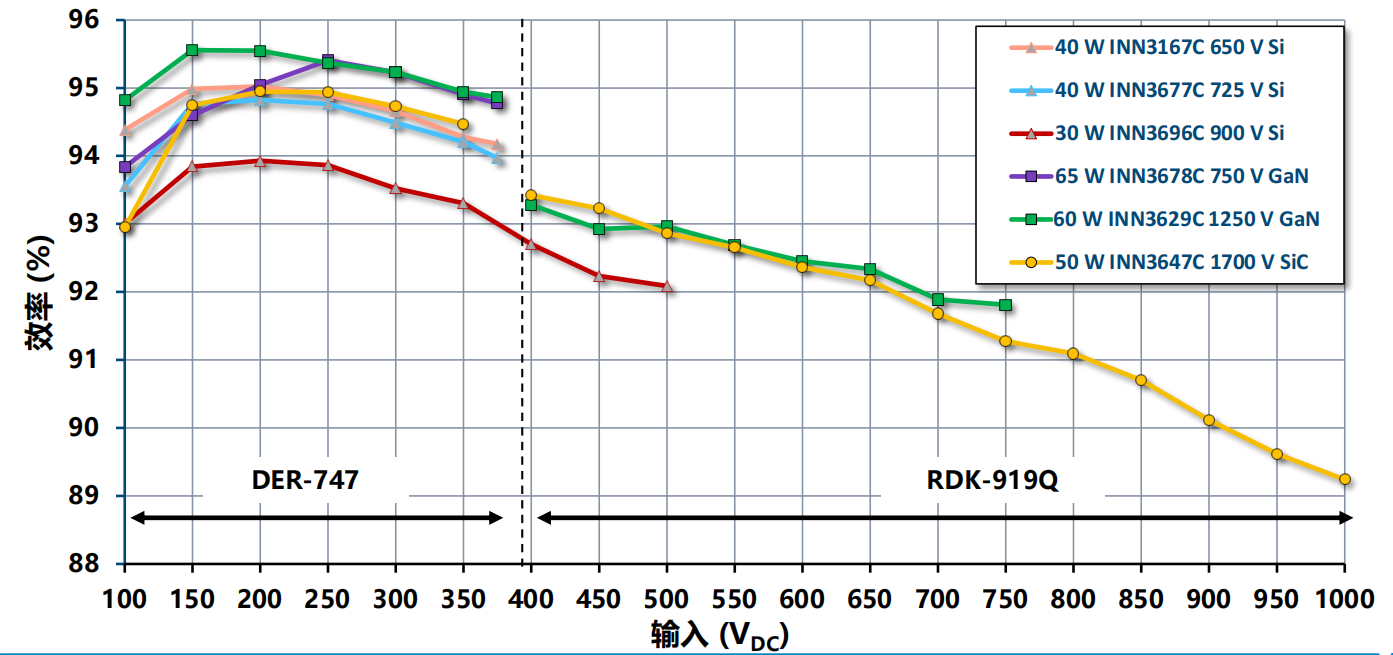

如圖所示，綠色曲線為最新的60W 1250V GaN。
我們可以明顯看到1250V的GaN相比其他在任何電壓時都具有更高的效率，在低壓時，提升了至少1%的效率，這也意味著可減少20%損耗，從而實現更好的溫升表現。
同時我們也可以看到，在高壓應用時，氮化鎵與碳化硅的效率則較為接近。

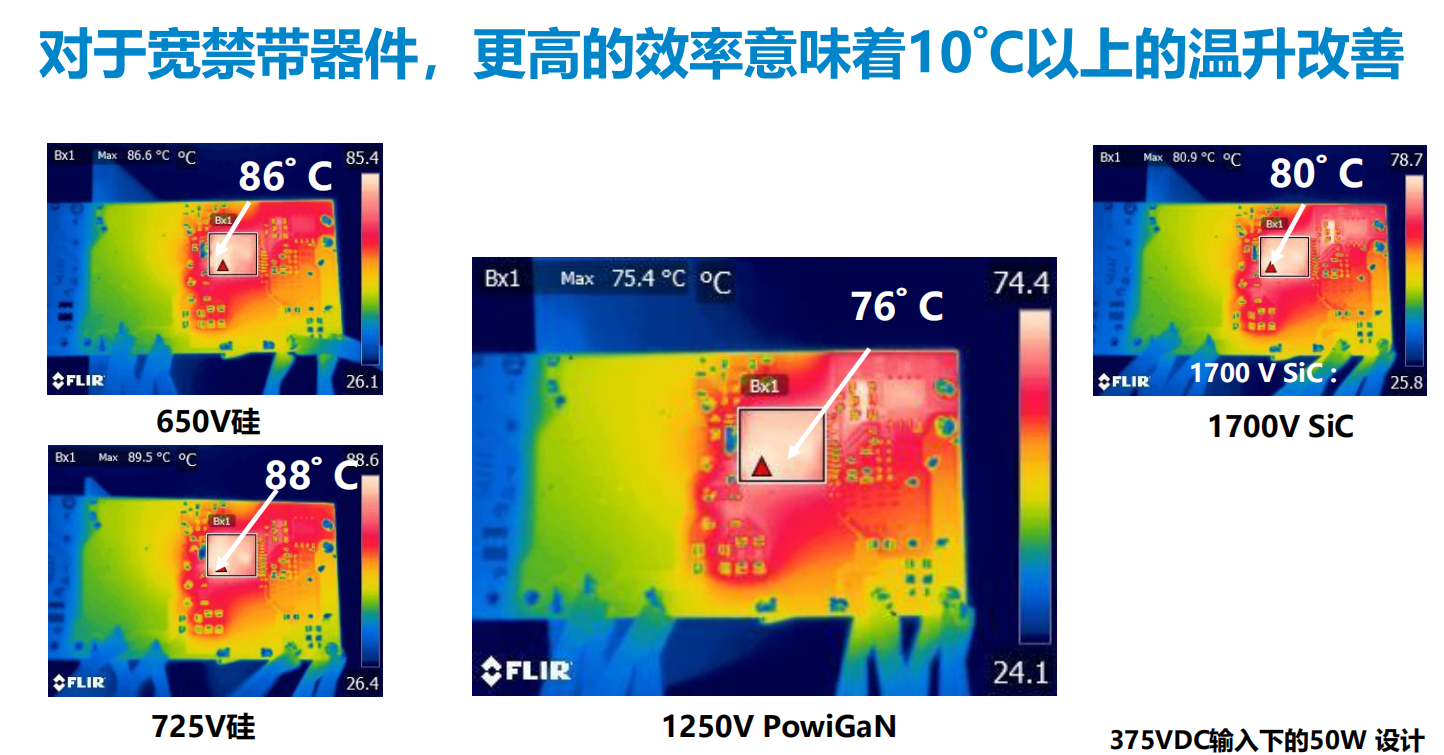

實測的溫升表現也證明，相比于硅，第三代半導體可以實現6-10度的降低。
到底應該選哪種器件？答案已經在圖中了。
氮化鎵代表著未來
在某些750伏DC的應用當中，氮化鎵已經可以取代碳化硅了。PI CEO Balu Balakrishnan此前就在公開場合說過，PI實際上投入過數千萬美元進行碳化硅的研究，但最終還是轉向了氮化鎵。
Jason解釋道，氮化鎵可以使用硅基工藝，同時晶圓尺寸更大，相比而言碳化硅在制備，切割等過程較為復雜，因此氮化鎵極具成本優勢，也代表了功率系統的未來。
如果再回頭看硅，氮化鎵在功率密度上遙遙領先于硅，因此越來越多要求高功率密度的場景開始接受氮化鎵，目前PI已經有70多款產品采用了氮化鎵的技術。實際上，此前氮化鎵一般認為更適用于75W以上功率，但目前“在30W以上應用中，就足以體現出氮化鎵的優勢。”Jason說道。
“如果氮化鎵可以應用于200kW以下的功率，那么將很容易取代碳化硅和IGBT。”
另外，PI通過集成不同種類的功率元件，實現了為客戶的量身定制?！安⒉皇撬械膽?yīng)用都需要采用氮化鎵，要具體根據開關頻率，電流等來確定，有些應用無法體現出氮化鎵的優勢。這不止體現在成本上，還體現在其性能表現上?！盝ason說道。
比如在LC電路中，由于負載是電感屬性，因此PI也專門為此類應用推出了FredFet快速反向恢復二極管。
PI PowiGaN的優勢
作為業界市占率第一的氮化鎵公司，PI的氮化鎵具有著諸多優勢。
第一個優勢是高度整合，在單芯片中集成了包括開關、保護、反饋、同步整流以及磁隔離等全部組件，用戶只需要設計外圍電路即可，這降低了產品的開發門檻，減少了產品尺寸，同時也提高了可靠性。另外，這種高度整合相對于分立而言，也會大大降低供應鏈風險及管理成本，避免因部分器件缺貨所帶來的不確定性。
第二個優勢則是PowiGaN的獨特架構，采用了Cascode（共源共柵）架構，通過MOSFET與氮化鎵并聯的方式，實現了器件的常關。而一些廠商則通過建立柵極控制勢壘，即所謂的E-Mode（增強型）來實現功率管常關。
Jason解釋道，對于E-Mode而言由于其內部進行了摻雜，所以可靠性可能會降低，制程難度也較大，另外其驅動電壓裕量較小，并且還需要負壓防止出現誤導通，因此控制電路實現起來較為復雜。

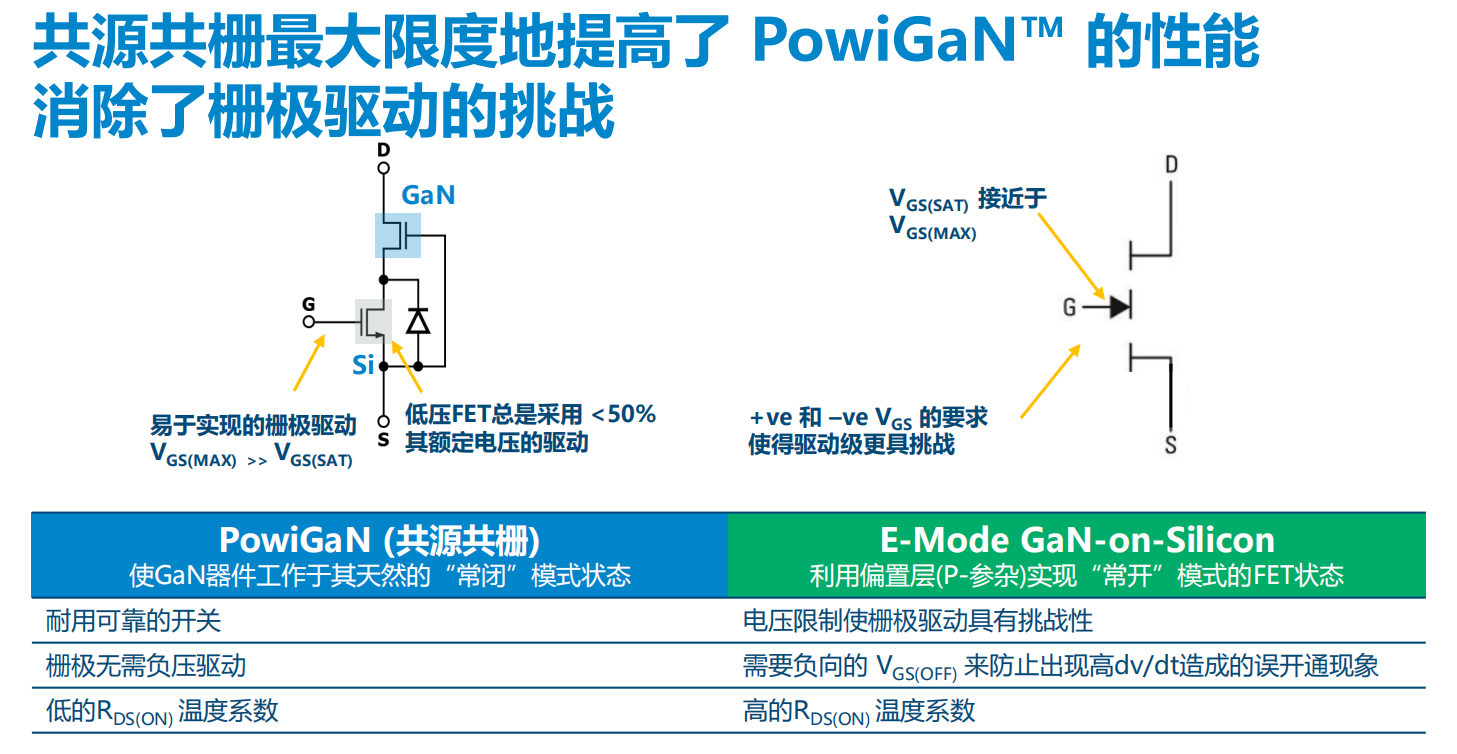

Cascode技術相比于E-Mode的優勢
而Cascode模式下，通過硅MOSFET進行控制，無需考慮負壓，且耐壓度更高，因此整體電路會變得簡單，氮化鎵的工藝也相對簡單，具有更加可靠且抗干擾能力等優勢，RDSon也更低?！癈ascode由于有兩個功率管，所以會相應的增加成本、面積與功耗，但PI的MOSFET具有電流檢測功能，無需額外的電流檢測單元，所以總體損失還是可控?！盝ason說道。
Jason另外強調道，盡管采用了代工模式，但PI擁有自己的工藝流程，包括氮化鎵的相關工藝，所以成本和可靠性可以保證。
在氮化鎵可靠性上，Jason還講了個有意思的故事。PI在數年前推出PowiGaN時，并沒有宣稱采用了氮化鎵技術，畢竟彼時還沒有太多敢于吃螃蟹的客戶。隨著產品在業界取得了好評之后，再加上市場上其他對手開始出現氮化鎵，這時PI才公開了其氮化鎵技術，在一定程度上打消了客戶的擔憂。正如PI CEO所說：“我們今天研發的技術很多是客戶五年后才會用到的?！?/p>
“PI產品最大的價值點不只是價格和性能，產品功能只是一個基本要求，能不能通過PI幫助客戶建立品牌優勢，這才是實力的體現。”Jason總結道。
