過孔蓋油:優點和缺點

發布時間:2024-06-29 責任編輯:lina

【導讀】術語“過孔蓋油”是指用阻焊層(阻焊油墨)或類似材料覆蓋過孔,通常覆蓋在 PCB 的兩面。過孔是一類電鍍孔,允許信號在 PCB 各層之間傳輸。對過孔進行蓋油處理,是指在焊盤和孔上涂上一層阻焊油墨,覆蓋一層不導電的材料。如下表所示,過孔蓋油有利也有弊。應根據 PCB 設計項目的具體要求和限制仔細考慮這些因素。




本文要點


  • 術語“過孔蓋油”是指用阻焊層(阻焊油墨)或類似材料覆蓋過孔,通常覆蓋在 PCB 的兩面。在本文中,我們將探討過孔蓋油的優缺點。

  • 在 PCB 的設計和制造過程中會使用多種類型的過孔蓋油工藝,包括完全蓋油和部分蓋油,或用覆蓋層或其他材料蓋油。

  • 選擇合適的 PCB 設計軟件,是成功對電路板進行過孔蓋油處理的關鍵。



過孔蓋油:優點和缺點


詳細了解過孔和焊盤,有助于輕松決定是否進行過孔蓋油。

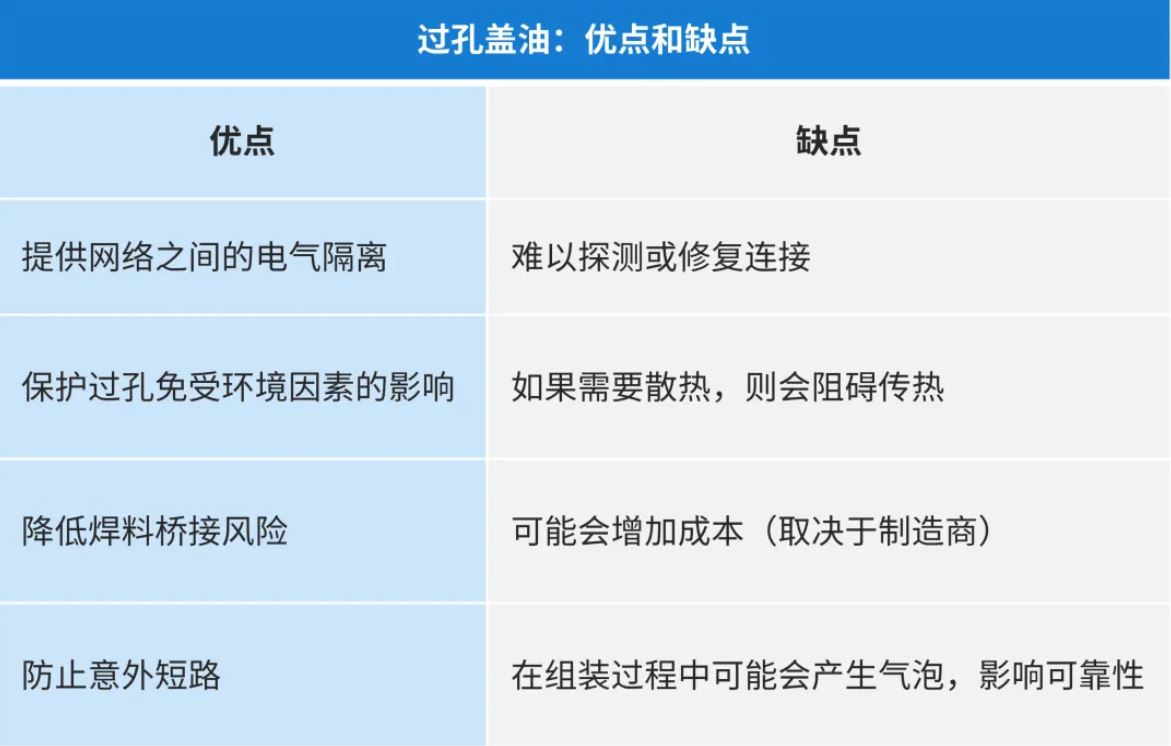

術語“過孔蓋油”是指用阻焊層(阻焊油墨)或類似材料覆蓋過孔,通常覆蓋在 PCB 的兩面。過孔是一類電鍍孔,允許信號在 PCB 各層之間傳輸。對過孔進行蓋油處理,是指在焊盤和孔上涂上一層阻焊油墨,覆蓋一層不導電的材料。如下表所示,過孔蓋油有利也有弊。應根據 PCB 設計項目的具體要求和限制仔細考慮這些因素。


過孔蓋油:優點和缺點



不同的過孔蓋油工藝

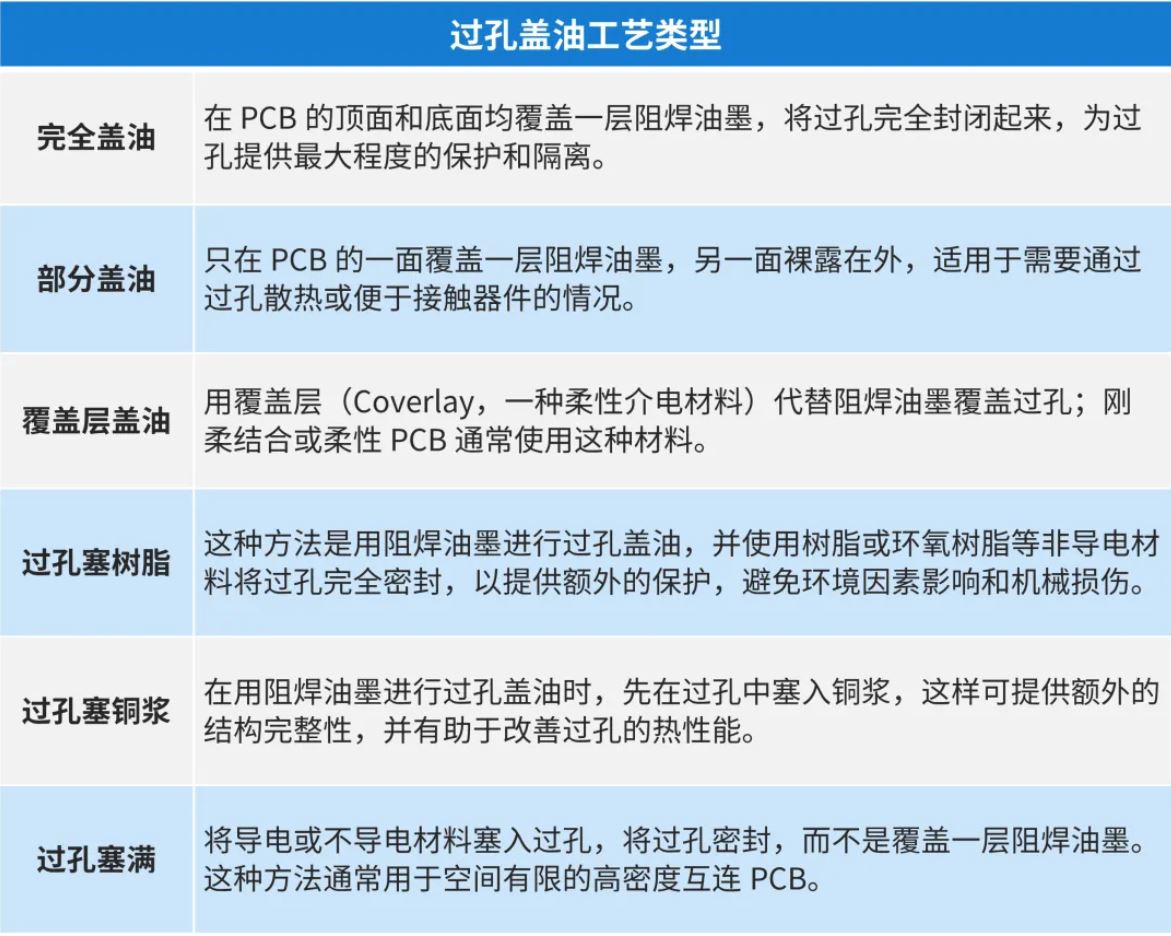

PCB 設計和制造會使用多種類型的過孔蓋油工藝。具體可分為以下幾種:


過孔蓋油:優點和缺點


選擇哪種蓋油工藝取決于 PCB 設計的具體要求,如散熱、信號完整性和制造限制。


如何在 PCB 中進行過孔蓋油


權衡利弊之后,我們就可以確定哪種過孔蓋油工藝最適合自己的 PCB。接下來該怎么做呢?步驟如下:



PCB 設計軟件


使用 PCB 設計軟件,指定要蓋油的過孔。大多數 PCB 設計軟件工具都支持選擇過孔是否蓋油。


設計規格


在 PCB 設計規范中,應明確說明哪些過孔應進行蓋油。提供給 PCB 制造商的制造說明或規格通常包含此信息。


Gerber 文件


PCB 設計完成后,生成 Gerber 文件,在其中指定應在何處涂上阻焊油墨。Gerber 文件中的阻焊層(通常標題為“頂部阻焊層”和“底部阻焊層”)說明了需要蓋油的過孔。通常會在阻焊層的過孔上放置焊盤或特殊形狀,用于說明此處需要蓋油。


PCB 制造


作為制造流程的一部分,制造商將使用 Gerber 文件和規范來制造 PCB,包括在指定的過孔上涂上阻焊油墨。PCB 制造完成后,要對其進行檢查,以確保過孔按照您的規格進行了蓋油處理。


遵循上述步驟并向 PCB 制造商清晰傳達您的蓋油處理要求,有助于確保 PCB 上的過孔蓋油處理得當。


使用 Cadence 工具處理過孔蓋油


借助 Cadence 的設計工具套件,我們可以在 layout 和分析過程中處理過孔蓋油。Allegro X PCB Designer 工具可以確保生成的 PCB 設計符合設想并且易于實現,幫助我們輕松生成可放心交付制造的 layout 設計。


最新的 Allegro X 23.1 版本,為 PCB 和系統設計的工程師提供集成了邏輯/物理設計、系統分析和設計數據管理的系統設計平臺和新的技術升級。


全新的 EE 控制面板,可進行版圖規劃和輸入分析;集成的 X AI 技術,能自動完成元件放置、電源網絡分配和布線;升級更新的 Allegro X  System Capture、Allegro X Pulse 數據管理和云連接等主要產品,能確保您獲得迄今為止最強大的 Allegro 性能,將整體設計生產力提高 4 倍。

文章來源:Cadence楷登PCB及封裝資源中心
