三態邏輯電路揭秘:工作原理與其四種緩沖器

發布時間:2024-08-05 來源:DigiKey得捷 責任編輯:lina

【導讀】三態邏輯作為一種數字電子技術中的邏輯類型,允許信號線在三種狀態之間切換。本文介紹了三態邏輯電路原理并介紹了四種基本類型的三態緩沖器。如果你對三態邏輯感興趣,相信這篇內容會讓你對其有基礎的認識。


三態邏輯作為一種數字電子技術中的邏輯類型,允許信號線在三種狀態之間切換。本文介紹了三態邏輯電路原理并介紹了四種基本類型的三態緩沖器。如果你對三態邏輯感興趣,相信這篇內容會讓你對其有基礎的認識。


三態邏輯輸入/輸出


在數字電子技術中,三態邏輯(TRIS)允許輸入或輸出假設為1、0或 高阻抗?fàn)顟B(tài) (開路)。


三態邏輯電路揭秘:工作原理與其四種緩沖器

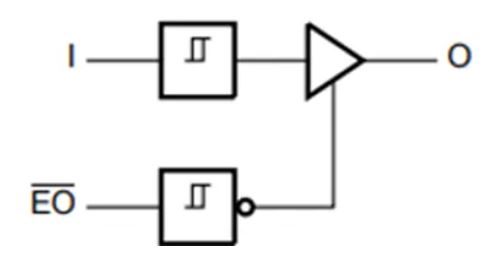

一個緩沖器三態圖




三態輸入 可以檢測引腳是否為邏輯1、0或未連接(開路)。

三態輸出 允許多個電路共享相同的輸出線。如果有多個設備與另一個設備電連接,則通常會將輸出置于Hi-Z態以防止短路,例如當一個設備輸出高電平(邏輯1)而另一個設備輸出低電平(邏輯0)時。

當輸出為三態(處于Hi-Z狀態)時,它們對電路其余部分的影響將被消除,如果沒有其他電路元件能夠決定其狀態,則電路節點將為“浮動”狀態。電路設計人員通常會使用 上拉 或 下拉電阻 (通常在1-100kΩ范圍內)來影響當輸出為三態時的電路。

三態邏輯電路揭秘:工作原理與其四種緩沖器

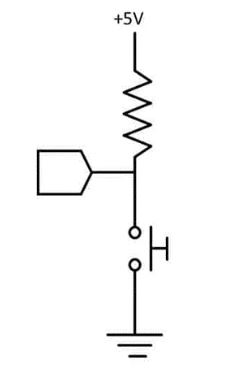

上拉電阻


三態邏輯電路揭秘:工作原理與其四種緩沖器

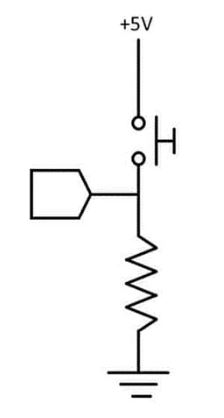

下拉電阻




*三態邏輯還可以減少驅動一組LED所需的電線數量(三態多路復用或查理復用)。




四種三態緩沖器

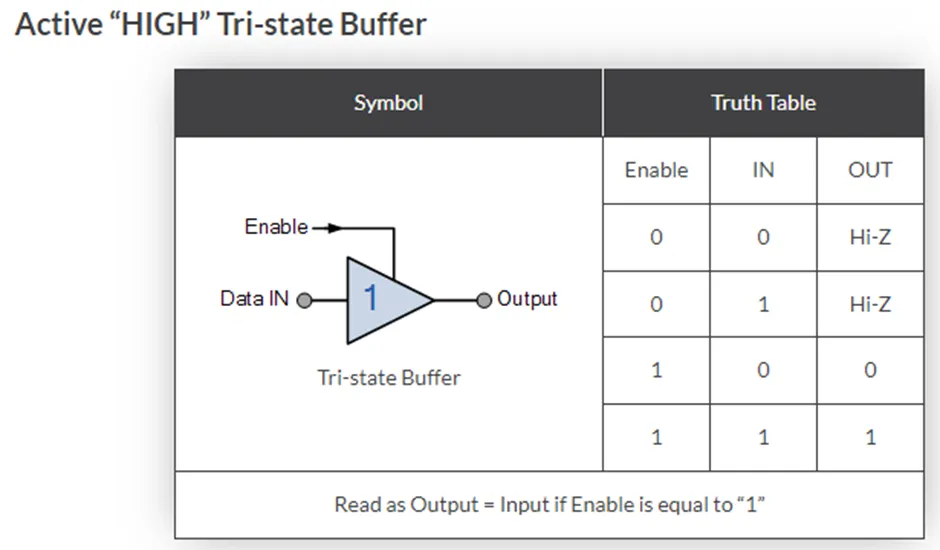

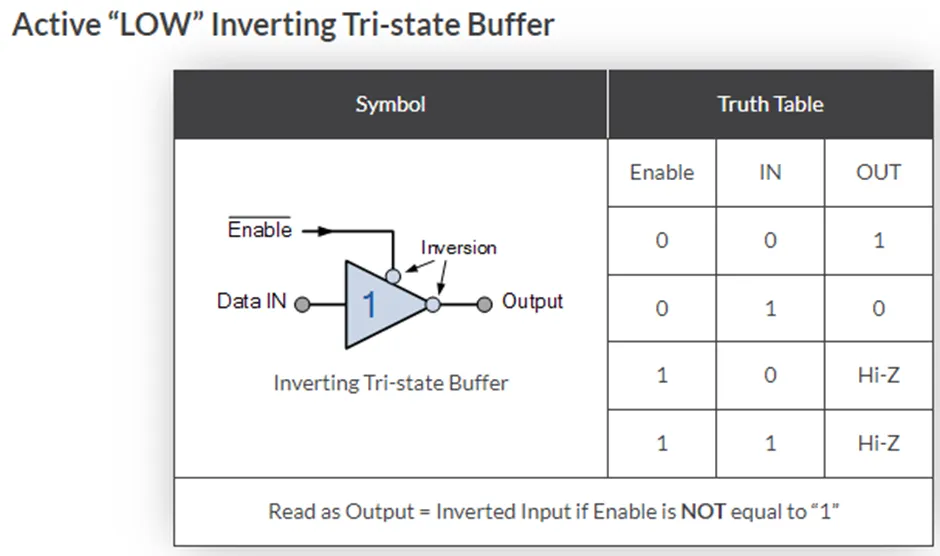

共四種不同類型的三態緩沖器,一組是通過“高電平有效”控制信號啟用或禁用輸出,從而產生逆向或非逆向輸出,另一組是通過“低電平有效”控制信號來控制緩沖器輸出,從而產生逆向或非逆向輸出,如下所示。

三態邏輯電路揭秘:工作原理與其四種緩沖器

三態邏輯電路揭秘:工作原理與其四種緩沖器

三態邏輯電路揭秘:工作原理與其四種緩沖器

三態邏輯電路揭秘:工作原理與其四種緩沖器
