電容器常見的故障有開路、短路和漏電。
無極性電容器的檢測
無極性電容器的檢測如圖2—14所示。
檢測無極性電容器時，萬用表撥至R×10k或R×1k擋（對于容量小的電容器選擇R×10k擋位），測量電容器兩引腳之間的阻值。
如果電容器正常，表針先往右擺動，然后慢慢返回到無窮大處，容量越小向右擺動的幅度越小，該過程如圖2—14所示。表針擺動過程實際上就是萬用表內部電池通過表筆對被測電容器充電的過程，被測電容器容量越小充電越快，表針擺動幅度越小，充電完成后表針就停在無窮大處。
若檢測時表針無擺動過程，而是始終停在無窮大處，說明電容器不能充電，該電容器開路。
若表針能往右擺動，也能返回，但回不到無窮大，說明電容器能充電，但絕緣電阻小，該電容器漏電。
若表針始終指在阻值小或0處不動，這說明電容器不能充電，并且絕緣電阻很小，該電容器短路。
注意
對于容量小于0.01μF的正常電容器，在測量時表針可能不會擺動，故無法用萬用表判斷是否開路，但可以判別是否短路和漏電。如果懷疑容量小的電容器開路，萬用表又無法檢測時，可找相同容量的電容器代換，如果故障消失，就說明原電容器開路.
有極性電容器的檢測
在檢測有極性電容器時，萬用表撥至R×1k或R×10k擋（對于容量很大的電容器，可選擇R×100擋） ，測量電容器正、反向電阻。

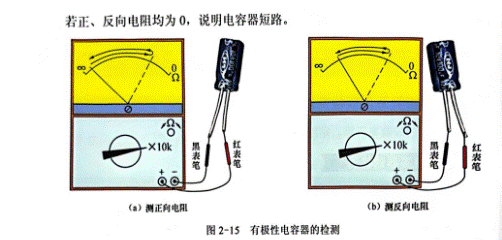

如果電容器正常，在測正向電阻（黑表筆接電容器正極引腳，紅表筆接負極引腳）時，表針先向右做大幅度擺動，然后慢慢返回到無窮大處（用R×10k擋測量可能到）了無窮大處，但非常接近也是正常的） ，如圖2—15 （a）所示；在測反向電阻時，表也是先向右擺動，也能返回，但一般回不到無窮大處，如圖 2—15 （b）所示。也就是說正常電解電容器的正向電阻大，反向電阻略小，它的檢測過程與判別正、負極是一樣
若正、反向電阻都很小，說明電容器漏電。
若正、反向電阻均為無窮大，表明電容器開路。
