【導讀】"時間至關重要"——這個古老的慣用語可以應用于任何領域,但當應用于現實世界信號的采樣時,它是我們工程學科的支柱。當嘗試降低功耗、實現時序目標并滿足性能要求時,必須考慮測量信號鏈選擇何種ADC架構類型:∑-Δ還是逐次逼近寄存器(SAR)。一旦選擇了特定架構,系統設計人員便可創建所需的電路以獲得必要的系統性能。此時,設計人員需要考慮其低功耗精密信號鏈的最重要時序因素。


"時間至關重要"——這個古老的慣用語可以應用于任何領域,但當應用于現實世界信號的采樣時,它是我們工程學科的支柱。當嘗試降低功耗、實現時序目標并滿足性能要求時,必須考慮測量信號鏈選擇何種ADC架構類型:∑-Δ還是逐次逼近寄存器(SAR)。一旦選擇了特定架構,系統設計人員便可創建所需的電路以獲得必要的系統性能。此時,設計人員需要考慮其低功耗精密信號鏈的最重要時序因素。


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?

圖1. 信號鏈時序考量


需要高速度:低功耗信號鏈選擇SAR型還是∑-Δ型?


我們將重點關注測量帶寬低于10 kHz的精密低功耗測量和信號(例如溫度、壓力和流量),不過本文涉及的很多主題也可應用于帶寬更寬的測量系統。

過去,當探索低功耗系統時,設計人員會選擇∑-Δ ADC來實現對緩慢移動信號的較高精度測量。SAR被認為更適用于需要轉換較多通道的高速測量,但新型SAR(如 AD4630-24 )正在進入傳統上使用∑-Δ ADC的高精度領域,因此以上說法并不是硬性規定。關于ADC架構的實際例子,我們來看兩款低功耗產品并考慮與ADC信號鏈架構相關的時序:AD4130-8 ∑-Δ ADC和 AD4696 SAR ADC,如表1所示。

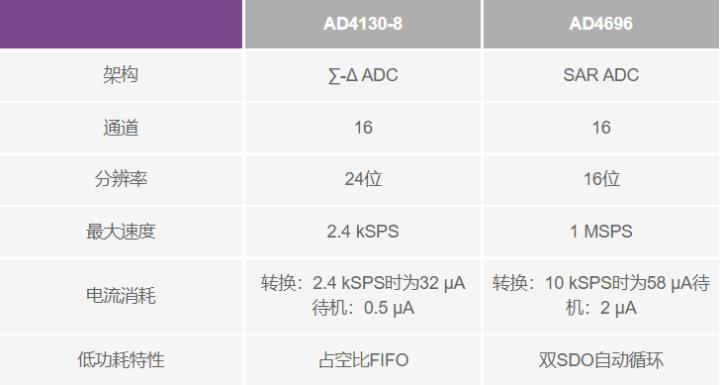

表1. 超低功耗ADC

使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?


采樣頻率抑或輸出數據速率?

SAR轉換器對輸入進行采樣,在已知時間點捕獲信號電平。初始采樣(和保持)階段之后是轉換階段。獲取結果所需的時間很大程度上取決于采樣頻率。


∑-Δ轉換器以調制器頻率進行采樣。調制器會過采樣,采樣速率遠高于輸入信號的奈奎斯特頻率。額外的頻率跨度使得噪聲可以被轉移到更高頻率。然后,ADC對調制器輸出使用一種稱為"抽取"的處理,通過降低采樣速率來換取更高的精度。它是通過數字低通濾波器完成的,相當于時域中的平均操作。

不同技術獲取轉換結果的方式有所不同,SAR產品文檔使用的概念是采樣頻率(fSAMPLE),而∑-Δ產品的數據手冊使用輸出數據速率(ODR)。當相對于時間詳細討論這些架構時,我們會引導讀者區分二者。


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?

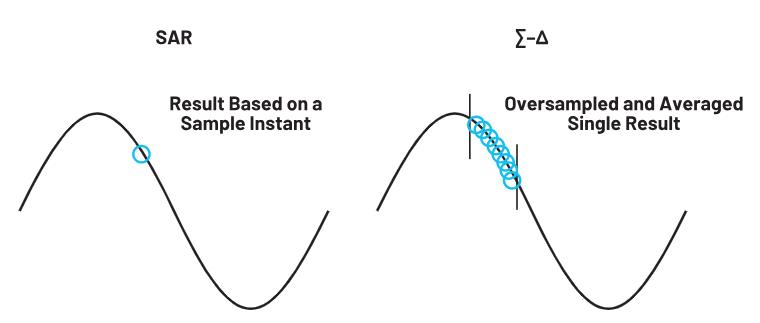

圖2. SAR (?SAMPLE)與∑-Δ (ODR)的比較


對于在多個通道上執行一次轉換的多路復用ADC,在所有通道上執行轉換所需的時間(包括建立時間等)稱為吞吐速率。

信號鏈的第一個時序考慮因素是偏置/激勵傳感器和信號鏈上電所需的時間。電壓和電流源需要開啟,傳感器需要偏置,啟動時間規格需要考慮。例如,對于基準電壓引腳上的特定負載電容,AD4130-8片內基準電壓源的開啟建立時間為280 μs。片內偏置電壓(可用于激勵傳感器)具有每nF 3.7 μs的啟動時間,但這取決于連接到模擬輸入引腳的電容量。

在研究了信號鏈中的上電時間之后,我們需要了解與ADC架構相關的時序考量。我們首先將重點介紹超低功耗應用中以∑-Δ ADC為核心的測量信號鏈,以及與此類ADC相關的重要時序考慮因素。SAR和∑-Δ信號鏈在影響時序的方面有一些重疊,例如運用技術以使微控制器交互時間最小化,從而實現系統級功耗改進。


使用∑-Δ ADC時的信號鏈時序考量

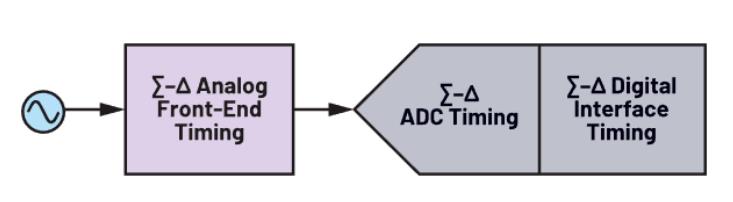

如果選擇的ADC是∑-Δ型而非SAR型,則需要考慮一組特定的時序因素。查看信號鏈時,需要探索的主要方面是模擬前端時序、ADC時序和數字接口時序,如圖1所示。


模擬前端時序考量

我們將分別探討這三個模塊,從模擬前端(AFE)開始。AFE可能因設計類型而異,但有一些共同方面適用于大多數電路。


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?

圖3. AFE ∑-Δ時序考量


AD4130-8是 精密低功耗 信號鏈產品組的一部分,經過專門設計,具有豐富的特性組合,可在降低功耗的同時實現高性能。其中一些特性包括片上FIFO、智能通道時序控制器和占空比控制。

AD4130-8是ADI公司的超低功耗∑-Δ ADC。考慮其片內包含許多關鍵信號鏈構建模塊,例如片內基準電壓源、可編程增益放大器(PGA)、多路復用器、傳感器激勵電流或傳感器偏置電壓等,超低電流令人印象深刻。


此器件的AFE包括一個片內PGA,其使模擬輸入電流最小化,從而無需外部放大器來驅動輸入。過采樣之后的數字濾波器確保帶寬主要由數字濾波器控制。AD4130-8提供多個片內sinc3和sinc4濾波器,另外還有用于抑制50 Hz和60 Hz噪聲的濾波器。sinc3和sinc4數字濾波器需要外部抗混疊濾波器作為補充。該抗混疊濾波器的作用是限制輸入信號的帶寬量。這是為了確保噪聲(例如變化率為調制器頻率fMOD的噪聲)不會混疊到通帶和轉換結果中。


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?

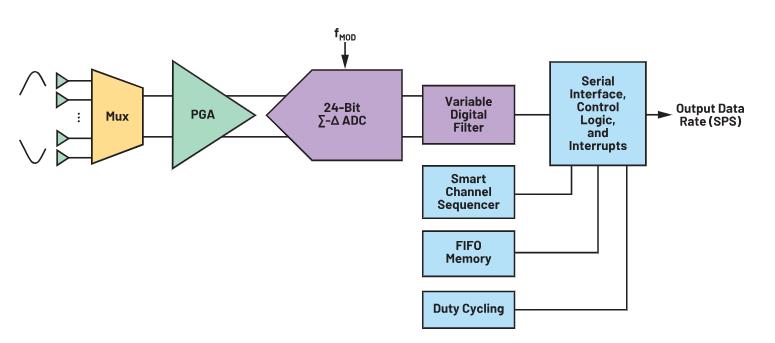

圖4. AD4130 ∑-Δ簡化系統模塊


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?

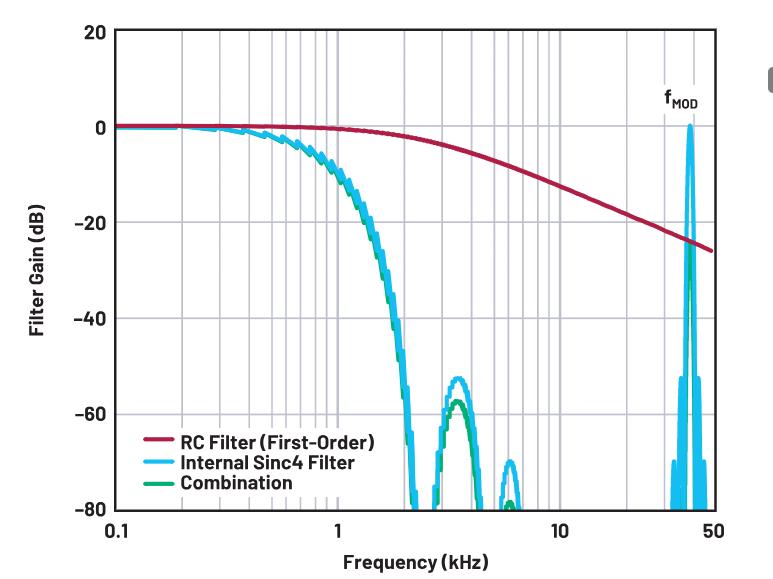

圖5. 外部和內部組合濾波的仿真


  • 抗混疊濾波器

可以使用更高階的抗混疊濾波器,但通常使用一階、單極點、低通濾波器來滿足要求。濾波器基于對目標信號的采樣進行設計,式1決定濾波器的3 dB帶寬:


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?


選擇電容值和電阻值時,較高電阻值更可取,但可能會增加噪聲,而較低電容值存在一個限值,達到該限值之后,引腳電容與外部電容之比就變成相關因素。


根據此電容上可以看到的最大電壓階躍確定電路充電所需的時間非常重要。


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?

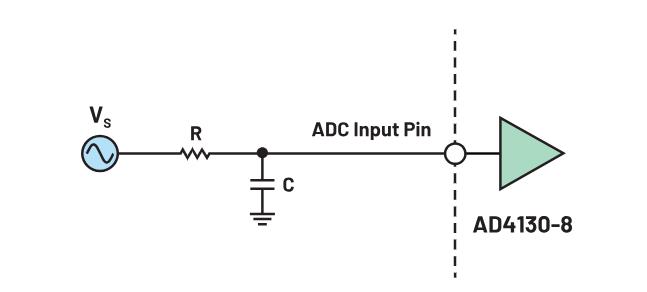

圖6. 一階低通抗混疊濾波器


電容上的電壓將隨時間變化,變化率為


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?


VC = 某個時間點電容兩端的電壓,t = 時間


使用∑-Δ ADC構建低功耗精密信號鏈應用最重要的時序因素有哪些?

圖7. 響應1 V滿量程階躍變化的一階低通濾波器建立時間


上電時,階躍大小VS可能等于ADC的整個輸入電壓范圍(±VREF/增益)。

圖7顯示,經過4個時間常數(
