產品特性：

• DisplayPort 接口用共模濾波器
• 截止頻率提升至8GHz，支持高速數據傳輸

應用范圍：

• 高速數據傳輸線路的電磁干擾對抗

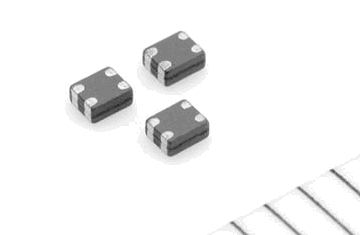

TDK公司宣布，已開發出一種用于抑制 DisplayPort接口電磁干擾的寬帶薄膜共模濾波器TCM1210U-500-2P，將于7月面市。

新型濾波器的尺寸為 1.25 mm（長）x 1.0 mm（寬）x 0.6 mm（厚），設計用于 DisplayPort 連接的噪聲抑制。DisplayPort 接口方式是計算機/視聽設備與顯示器之間信號傳輸?shù)男聵?biāo)準，速度高于 HDMI 接口標準(2.25 Gbit/s)。DisplayPort 接口采用多達四線的連接方式，每線速率為 2.7 Gbit/s，傳輸速率總和高達 10.8 Gbit/s。近期該領域?qū)﹄姶鸥蓴_抑制器件的需求有望大幅增長。

為開發滿足這一需求的產品，TDK 采用了其獨步業內的薄膜磁頭技術（包括獨創的精細結構導體成型技術和膜成型技術）。新型濾波器的截止頻率為 8.0 GHz，比現有的 HDMI (TCM1210H-900-2P) 薄膜共模濾波器高出 2 GHz。因此，該濾波器既能有效地控制噪聲，又具有無損其在高速差速傳輸線路信號方面的優異傳輸特性。
