隨著無線通信技術的發展，各種無線通信產品隨之應用到各種領域中，手機是無線通信產品中最重要、應用最廣泛、最貼近人民生活的無線通信產品，在國內可以說是主要的通信工具。如此數量眾多的無線通信產品，必然會造成電磁環境的復雜化，手機在此環境中能夠正常工作且不會影響其它設備，其電磁兼容性尤為重要，因此要對手機進行電磁兼容性進行測試，來保證手機的電磁兼容性能。

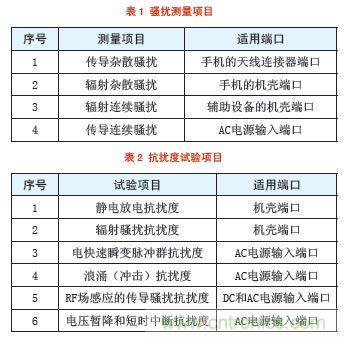

雖然手機的制式不同，但是電磁兼容要測試的項目相同，根據不同的要求來選擇需要測試的項目，電磁兼容測試項目見表1和表2。

[page]
3.輻射騷擾傳導騷擾相關問題的改進建議

(1) 在設計階段要充分考慮電磁兼容特性，合理考慮電路板的接地設計，應保持接地環路盡量小，使用網格接地，信號線或電源線盡量與地線靠近。設計過程中，對充電器和手機的充電端口采取濾波措施，對輻射發射敏感元器件采取屏蔽措施，增加屏蔽罩;

(2) 選擇質量好，電磁兼容特性好的元器件;

(3) 優化器件的位置、布局和布線，器件布局一直按照功能和器件類型來對元器件進行分組，例如，對既存在模擬電路，又存在數字器件的電路板，還可將器件按工作電壓、頻率進行分組布局;對給定的產品系列或電源電壓時，可按功能對器件進行分組。器件分組布局完畢后，必須根據元器件組電源電壓的差別，將電源層布置在各器件組的下方。如果有多層地，那么就必須把數字地層緊貼數字電源層，模擬地緊貼模擬電源層，模擬地和數字地要有一個共地點。通常，電路中存在A/D或D /A器件，這些轉換器件同時由模擬和數字電源供電，因此要將轉換器放置在模擬電源和數字電源之間。果數字地和模擬地是分開的，它們將在轉換器匯合。當電路板按照器件系列和電源電壓分組時，組內信號的傳送不能跨越另外的器件組，如果信號跨過界限，就不能與其回流路徑緊密耦合，這樣會增大電路的環路面積，從而使電感增加，電容減小，進而導致共模和差模干擾的增加。電路板設計過程中要避免出現各種隔離帶。雖然相距很近的一排通孔并不違反設計規則，但是，在電源層和地層上過多的通孔有時相當于開出一條隔離帶，要避免在該區域內布線，例如，當一個3ns的信號回路如果偏離其信號源路徑0.40英寸，則過沖/欠沖和感生串?dāng)_會大增，足以使電路工作出現異常，并同時增加差模和共模干擾。

(4) 充分考慮充電器與手機的兼容性和匹配性，充電器的輸出電流應大于手機的峰值電流，在進行選擇匹配的充電器前，應使用相應的充電器配合手機進行輻射騷擾和傳導騷擾預測試，驗證兩者間的電磁兼容特性，選擇電磁兼容特性好的充電器;

(5) 對于后期的整改措施

(a) 對測試結果進行分析，聽取電磁兼容測試工程師的建議，對于輻射騷擾測試，通過試驗確認是充電器對測試結果的影響大還是手機的影響大，一般如果是低頻超出限值，則是充電器的影響大些，如果是高頻則可能手機的影響大;傳導騷擾測試也要確認哪個影響站主要因素;

(b) 如果充電器的影響為主要因素，首先確認充電器的各個器件是否正常工作，如果是某個器件有問題，先更換相應的器件后再進行測試。增加濾波電容或改進相應的濾波電路，對輻射騷擾和傳導騷擾都會有改進;

(c) 如果確認是手機的問題，確定超出頻率的來源，對相應的器件進行屏蔽處理，或加強屏蔽特性，改進屏蔽的接地，增加相應的濾波電容或?qū)V波電路進行調整，改進相應的匹配電路減少諧波或混頻干擾。加強手機的充電電路的濾波和接地;

(d) 使用好的充電線纜，建議使用兩端都能接地的屏蔽線纜;

(e) 在手機側或充電器側加鐵氧體磁環，對與輻射騷擾可能會有一定的改進，對于傳導騷擾有時影響不大，要根據測試的頻率，選擇磁環的相應頻率。

綜上所述，對于輻射騷擾和傳導騷擾，應把握以下原則：

注重設計階段的電磁兼容設計;

注重充電器和手機的匹配;

選擇優良的元器件。

4.結論

手機的電磁兼容性能直接關系到手機的各個性能，保證手機的電磁兼容性能是保證手機質量的一個重要環節，因此手機的電磁兼容測試及設計不容忽視，了解手機電磁兼容測試的依據及電磁兼容測試產生的問題，并能提供相應的解決方法，有助于手機的電磁兼容性能的提高。
