開關電源應用于交流電網的場合。整流電路往往導致輸入電流的斷續，這除了大大降低了輸入功率因數外，還增加了大量高次諧波。同時，開關電源中功率開關管的高速開關動作（從幾十kHz到數MHz），形成了電磁干擾騷擾源。電磁干擾在開關電源中主要存在的干擾形式是傳導干擾和近場輻射干擾。傳導干擾還會注入電網，干擾接入電網的其他設備。

減少傳導干擾的方法有很多：合理鋪設地線、采取星型鋪地、避免環形地線、盡可能減少公共阻抗；設計合理的緩沖電路；減少電路雜散電容等。除此之外，可以利用電磁干擾濾波器衰減電網和開關電源對彼此的噪聲干擾。

電磁干擾濾波器設計原理

在開關電源中，主要的電磁干擾騷擾源是功率半導體器件開關動作產生的dv/dt和di/dt，因而電磁發射EME(Electromagnetic Emission)通常是寬帶的噪聲信號，其頻率范圍從開關工作頻率到幾MHz。所以，傳導型電磁環境（EME）的測量，正如很多國際和國家標準所規定，頻率范圍在0.15～30MHz。設計電磁干擾濾波器，就是要對開關頻率及其高次諧波的噪聲給予足夠的衰減。采用上述標準，通常情況下只要考慮將頻率高于150kHz的EME衰減至合理范圍內即可。

在數字信號處理領域普遍認同的低通濾波器概念同樣適在電力電子裝置中。

1.1 常用低通濾波器模型

電磁干擾濾波器通常置于開關電源和電網相連的前端,是由串聯電抗器和并聯電容器組成的低通濾波器。如圖1所示，噪聲源等效阻抗為Zsource、電網等效阻抗為Zsink。濾波器指標（fstop和Hstop）可以由一階、二階或三階低通濾波器實現，濾波器傳遞函數的計算通常在高頻下近似，也就是說對于n階濾波器，忽略所有ωk相關項（當k<n），只取含ωn相關項。表1列出了多種常見的濾波器拓撲及其傳遞函數。特別要注意的是要考慮輸入、輸出阻抗不匹配給濾波特點帶來的干擾。


圖1 濾波器設計等效電路

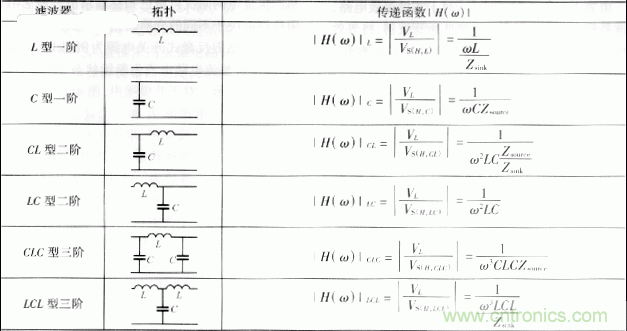

表1 多種濾波器模型及傳遞函數


1.2 電磁干擾濾波器等效電路

傳導型電磁干擾噪聲包含共模（CM）噪聲和差模(DM)噪聲兩種。共模噪聲存在于所有交流相線(L、N)和共模地(E)之間，其產生來源被認為是兩電氣回路之間絕緣泄漏電流以及電磁場耦合等；差模噪聲存在于交流相線(L、N)之間，產生來源是脈動電流，開關器件的振鈴電流以及二極管的反向恢復特點。這兩種模式的傳導噪聲來源不同，傳導途徑也不同，因而共模濾波器和差模濾波器應當分別設計。

顯然，針對兩種不同模式的傳導噪聲，將其分離并分別測量出實際水平是十分必要的，這將有利于確定那種模式的噪聲占主要部分，并相應地體現在對應的濾波器設計過程中，實現參數優化。

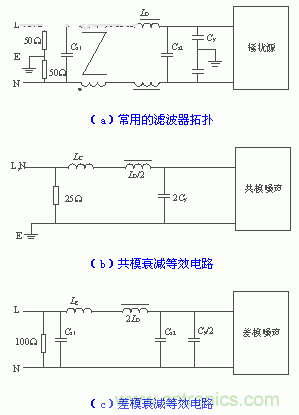

以常用的濾波器拓撲〔圖2(a)〕為例，分別對共模、差模噪聲濾波器等效電路進行分析。圖2(b)及圖2(c)分別代表濾波器共模衰減和差模衰減等效電路。分析電路可知，Cx1和Cx2只在抑制差模噪聲，理想的共模扼流電感LC只在抑制共模噪聲。但是，由于實際的LC繞制的不對稱，在兩組LC之間存在有漏感Lg也可在抑制差模噪聲。Cy即可抑制共模干擾、又可抑制差模噪聲，只是由于差模抑制電容Cx2遠大于Cy，Cy對差模抑制可忽略不計。同樣，LD既可抑制共模干擾、又可抑制差模干擾，但LD遠小于LC，因而對共模噪聲抑制作用也相對很小。


圖2 常用的濾波器拓撲
