磁輻射傳播方式
　　
變頻電路中，頻率很高諧波電流分量具有向空中輻射能力，對其他設備形成干擾。尤其通信設備干擾更為嚴重，如下圖1所示。
　　
解決干擾方法
　　
（1）接入電抗器：
　　
①輸入電抗器：輸入電抗器可以使輸入電流波形大為改善。它顯著提高功率因數外，也非常有效削弱了輸入電流中高次諧波成分對其他設備干擾。
②輸出電抗器：變頻器輸出側一般不接電抗器，但接入輸出電抗器，將可十分有效削弱輸出電流中諧波成分。
　　
（2）正確接 ：接主要目是安全，但一些具有高頻干擾信號設備來說，也具有把高頻干擾信號引入大功能。接時，應注意以下幾點：
　　
①接線應盡量粗一些，接點盡量靠近變頻器。
②接線盡量遠離電源線。
③變頻器所有接線，必須和其他設備接分開，如圖1-b上圖所示。避免把所有設備接線連一起后再接，如圖1-b下圖所示。
④變頻器接端子不能和電源“零線”相接。

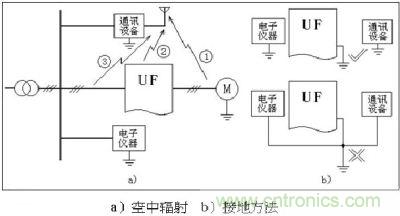

圖1：空中輻射與接地　　

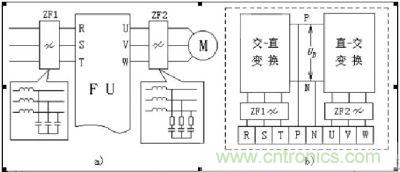

（3）接入濾波器：濾波器主要用于抑制具有輻射能力頻率很高諧波電流，串變頻器輸入和輸出電路中，如圖2所示。濾波器由高頻線圈和電容器組成。必須注意是：變頻器輸出側濾波器中，其電容器只能接電動機側，且應串入電阻，止逆變管因電容器充、放電而受到?jīng)_擊。
　　
從上圖中可以看到變頻電路中產生電磁輻射對其他設備構成干擾以及正確和錯誤接。

圖2：接入濾波器　　

注：以上介紹是針對變頻電路中因電磁輻射干擾其他設備時處理方法。
