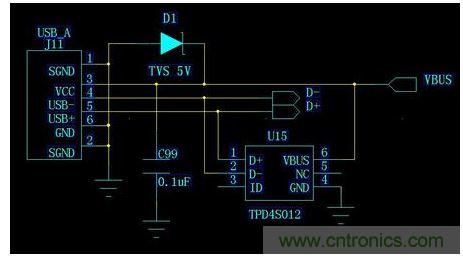

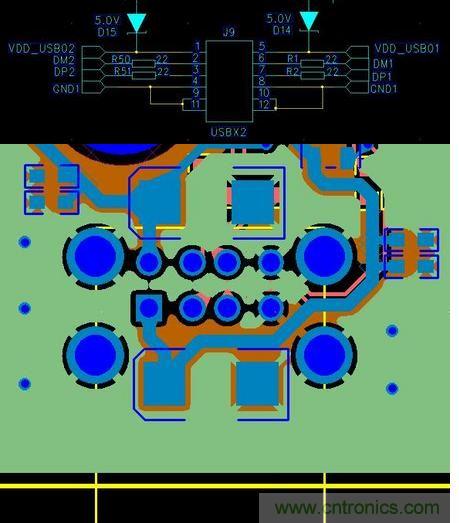

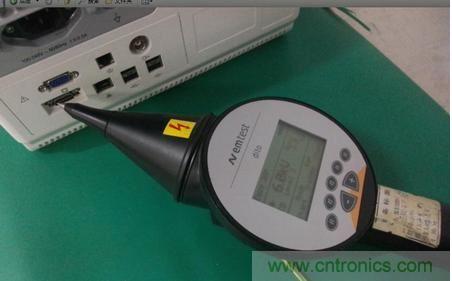

對裸露在外部的一些接口,像USB、VGA、DC、SD卡等等,對這些接口進行接觸放電時,靜電很容易就會“串”到電源線上,靜電由本來的共模變成了差模,此時電源上就會產生一個很高的尖峰,很多芯片都承受不了,發生死機,復位等問題。對于電源VCC的ESD保護,可以并接TVS管來解決。TVS管與穩壓二極管很相似,都有一個額定的電壓,不同的是它的響應速度特別快,對靜電有很好的泄放作用。例如對于USB接口(見圖1.1、圖1.2),VCC和外殼地之間并接5V的TVS管。相當于把電源和地鉗位在5V以內,這樣可以有效地把靜電電流導向地,達到效果很明顯。要注意的是布局布線的時候,TVS管要盡量靠近接口的位置,TVS的陰極以最近的路徑接到接口的外殼地。
對外接口的信號線同樣也需要保護,不然靜電經過信號線直接到達芯片IO管腳,雖然芯片的IO都有二極管保護,一般可以抵御+-2KV的靜電,但是對于+-6KV的ESD接觸放電,就會遭遇損壞的風險。同樣是USB接口,如圖2.1,差分信號線D+和D-接了個ESD器件TPD4S012,實際上是與USB電源和地并接反向二極管,把電流導向USB電源或者地。

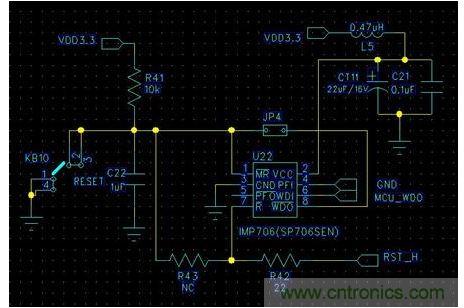

有些芯片很容易受靜電的影響,進行ESD試驗時,總是發生復位或者死掉。究其原因,一般都是電源引腳受到干擾。對此可以對其電源添加LC濾波。一般芯片的VDD管腳旁邊都會有一個去耦電容,但是這個去耦電容是沒有辦法有效攔截靜電的,甚至是幾十uF的鉭電容并接小電容,效果仍舊不佳。這時候,如果再串一個小電感,情況就得到很好的改觀。靜電放電會產生一個尖峰,同屬于高頻干擾,LC可以很好地將高頻濾除,使通過電感之后的尖峰大大減弱,IC就不容易死機或者復位。本人有一次對整機EMC整改,ESD試驗時,按鍵控制板的MCU老是復位。后來用示波器進行追蹤,發現是外部看門狗芯片發生復位,導致MCU復位。于是先在電源上并接TVS管,還是會復位;再在看門狗芯片VCC管腳旁并接22uF鉭電容,情況好一些,但還是會復位;最后再串接一個0.47uH的貼片電容,組成LC濾波(如圖3.1所示)。在+-6KV的ESD接觸放電下,就再也不會復位,而且工作正常。

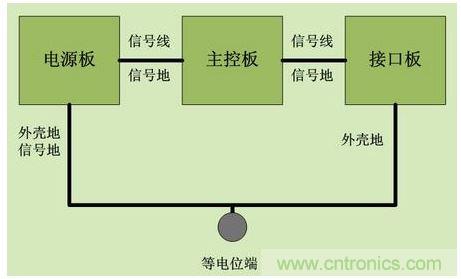

PCB要盡量多的鋪地。如果是雙面板,兩面都要大面積鋪銅,而且還要有足夠的地過孔;如果是四層板或以上,主要元件層的臨近平面層要設置成地層。比如四層板,如果主要元件在頂層,那么分層為:頂層->地層->電源層->底層;如果主要元件在底層,分層為:頂層->電源層->地層->底層。
從原理圖的設計到PCB的布局布線,EMC的設計思想就不能離開我們的大腦。。設計出了好的原理圖,如果PCB布局布線不當,那么出來的板子是失敗的。如果芯片的去耦電容離芯片的管腳很遠,那也就失去了去耦的作用。如果敏感信號的走線太長,就會引入意想不到的電磁干擾。在抗ESD方面,敏感的器件或者信號線(如reset)應該遠離PCB邊緣,防止空氣放電直接干擾到器件和信號線。PCB邊緣應該留有一定寬度的空隙或者鋪銅。
