RS-485通信網絡的EMC保護(下):三個解決方案

發布時間:2014-06-20 來源:James Scanlon?和?Koenraad Rutgers 責任編輯:xueqi

【導讀 】RS-485接口鏈路需要在惡劣電磁環境下工作,雷擊、靜電放電和其他電磁現象引起的大瞬變電壓可能損壞通信端口。本文介紹各主要瞬變類型,并針對RS-485通信端口的三種不同成本/保護級別,提出并演示三種不同的EMC兼容解決方案。

相關閱讀:RS-485通信網絡的EMC保護(上):三個解決方案

瞬變保護

設計瞬變保護電路時,設計人員必須考慮以下主要事項:

1、該電路必須防止或限制瞬變引起的損壞,并允許系統恢復正常工作,性能影響極小。
2、保護方案應當非??煽?,足以處理系統在實際應用經受到的瞬變類型和電壓水平。
3、瞬變時長是一個重要因素。對于長時間瞬變,熱效應可能會導致某些保護方案失效。
4、正常條件下,保護電路不得干擾系統運行。
5、如果保護電路因?yàn)檫^(guò)應力而失效,它應以保護系統的方式失效。

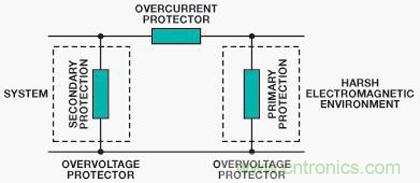

圖5顯示一個典型保護方案,其特征是具有兩重保護:主保護和次級保護。主保護可將大部分瞬變能量從系統轉移開,通常位于系統和環境之間的接口。它旨在將瞬變分流至地,從而消除大部分能量。

次級保護的目的是保護系統各個部件,使其免受主保護允許通過的任何瞬態電壓和電流的損壞。它經過優化,確保能夠抵御殘余瞬變影響,同時允許系統的敏感部分正常工作。主保護和次級保護的設計必須與系統I/O協同工作,從而最大程度地降低對受保護電路的壓力,這點很重要。主保護器件與次級保護器件之間一般有一個協調元件,如電阻或非線性過流保護器件等,用以確保二者協同應對瞬變。


圖5:保護方案框圖

RS-485瞬變抑制網絡

就特性而言,EMC瞬態事件在時間上會有變化,因此保護元件必須具有動態性能,而且其動態特性需要與受保護器件的輸入/輸出極相匹配,這樣才能實現成功的EMC設計。器件數據手冊一般只包含直流數據,由于動態擊穿和I/V特性可能與直流值存在很大差異,因此這些數據沒有太多價值。必須進行精心設計并確定特性,了解受保護器件的輸入/輸出級的動態性能,并且使用保護元件,才能確保電路達到EMC標準。

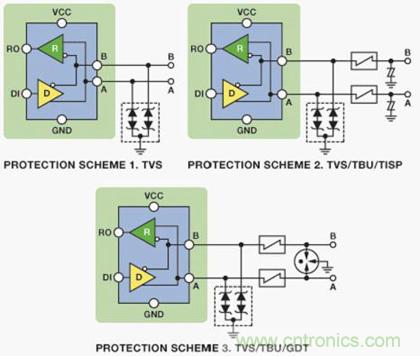

圖6所示電路顯示了三種不同的完整的EMC兼容解決方案。每個解決方案都經過獨立外部EMC兼容性測試公司的認證,各方案使用精選的Bourns外部電路保護元件,針對ADI公司具有增強ESD保護性能的ADM3485E 3.3 V RS-485收發器提供不同的成本/保護級別。所用的Bourns外部電路保護元件包括瞬態電壓抑制器(CDSOT23-SM712)、瞬態閉鎖單元(TBU-CA065-200-WH)、晶閘管電涌保護器(TISP4240M3BJR-S)和氣體放電管(2038-15-SM-RPLF)。

每種解決方案都經過特性測試,確保保護元件的動態I/V性能可以保護ADM3485E RS-485總線引腳的動態I/V特性,使得ADM3485E輸入/輸出級與外部保護元件協同防范瞬變事件。


圖6:三個EMC兼容ADM3485E電路(原理示意圖,未顯示所有連接)

保護方案1

前面說過,EFT和ESD瞬變具有相似的能量水平,而電涌波形的能量水平則高出三到四個數量級。針對ESD和EFT的保護可通過相似方式實現,但針對高電涌級別的保護解決方案則更為復雜。第一個解決方案提供四級ESD和EFT保護及二級電涌保護。本文描述的所有電涌測試都使用1.2/50 μs波形。

此解決方案使用Bourns公司的CDSOT23-SM712瞬變電壓抑制器(TVS)陣列,它包括兩個雙向TVS二極管,非常適合保護RS-485系統,過應力極小,同時支持RS-485收發器上的全范圍RS-485信號和共模偏移(–7 V至+12 V)。表1顯示針對ESD、EFT和電涌瞬變的電壓保護級別。

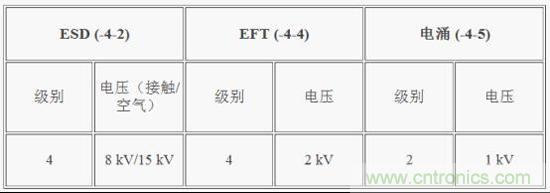

表1:解決方案1保護級別

TVS是基于硅的器件。在正常工作條件下,TVS具有很高的對地阻抗;理想情況下它是開路。保護方法是將瞬態導致的過壓箝位到電壓限值。這是通過PN結的低阻抗雪崩擊穿實現的。當產生大于TVS的擊穿電壓的瞬態電壓時,TVS會將瞬態箝位到小于保護器件的擊穿電壓的預定水平。瞬變立即受到箝位(< 1 ns),瞬態電流從受保護器件轉移至地。

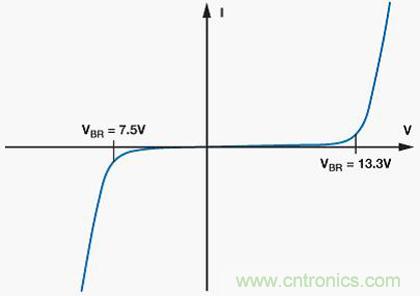

重要的是要確保TVS的擊穿電壓在受保護引腳的正常工作范圍之外。CDSOT23-SM712的獨有特性是具有+13.3 V和–7.5 V的非對稱擊穿電壓,與+12 V至–7 V的收發器共模范圍相匹配,從而提供最佳保護,同時最大程度減小對ADM3485E RS-485收發器的過壓應力。


圖7:CDSOT23-SM712 I/V特性
[page]

保護方案2

上一解決方案可提供最高四級ESD和EFT保護,但只能提供二級電涌保護。為了提高電涌保護級別,保護電路變得更加復雜。以下保護方案可以提供最高四級電涌保護。

CDSOT23-SM712專門針對RS-485數據端口設計。以下兩個電路基于CDSOT23-SM712構建,提供更高級別的電路保護。CDSOT23-SM712提供次級保護,而TISP4240M3BJR-S提供主保護。主從保護器件與過流保護之間的協調通過TBU-CA065-200-WH完成。表2顯示使用此保護電路的ESD、EFT和電涌瞬變保護電壓級別。

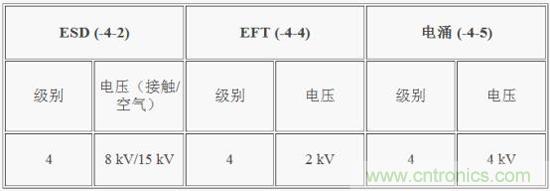

表2:解決方案2保護級別

當瞬變能量施加于保護電路時,TVS將會擊穿,通過提供低阻抗的接地路徑來保護器件。由于電壓和電流較高,還必須通過限制通過的電流來保護TVS。這可采用瞬態閉鎖單元(TBU)實現,它是一個主動高速過流保護元件。此解決方案中的TBU是Bourns TBU-CA065-200-WH。

TBU可阻擋電流,而不是將其分流至地。作為串聯元件,它會對通過器件的電流做出反應,而不是對接口兩端的電壓做出反應。TBU是一個高速過流保護元件,具有預設電流限值和耐高壓能力。當發生過流,TVS由于瞬態事件擊穿時,TBU中的電流將升至器件設置的限流水平。此時,TBU會在不足1 μs時間內將受保護電路與電涌斷開。在瞬變的剩余時間內,TBU保持在受保護阻隔狀態,只有極小的電流(<1 mA)通過受保護電路。在正常工作條件下,TBU具有低阻抗,因此它對正常電路工作的影響很小。在阻隔模式下,它具有很高的阻抗以阻隔瞬變能量。在瞬態事件后,TBU自動復位至低阻抗?fàn)顟B(tài),允許系統恢復正常工作。

與所有過流保護技術相同,TBU具有最大擊穿電壓,因此主保護器件必須箝位電壓,并將瞬變能量重新引導至地。這通常使用氣體放電管或固態晶閘管等技術實現,例如完全集成電涌保護器(TISP)。TISP充當主保護器件。當超過其預定義保護電壓時,它提供瞬態開路低阻抗接地路徑,從而將大部分瞬變能量從系統和其他保護器件轉移開。

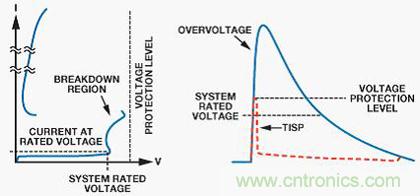

TISP的非線性電壓-電流特性通過轉移產生的電流來限制過壓。作為晶閘管,TISP具有非連續電壓-電流特性,它是由于高電壓區和低電壓區之間的切換動作而導致的。圖8顯示了器件的電壓-電流特性。在TISP器件切換到低電壓狀態之前,它具有低阻抗接地路徑以分流瞬變能量,雪崩擊穿區域則導致了箝位動作。在限制過壓的過程中,受保護電路短暫暴露在高壓下,因而在切換到低壓保護導通狀態之前,TISP器件處在擊穿區域。TBU將保護下游電路,防止由于這種高電壓導致的高電流造成損壞。當轉移電流降低到臨界值以下時,TISP器件自動復位,以便恢復正常系統運行。

如上所述,所有三個器件與系統I/O協同工作來保護系統免受高電壓和電流瞬變影響。


圖8:TISP切換特性和電壓限制波形

保護方案3

常常需要四級以上的電涌保護。此保護方案可保護RS-485端口免受最高6 kV電涌瞬變的影響。它的工作方式類似于保護解決方案2,但此電路采用氣體放電管(GDT)取代TISP來保護TBU,進而保護次級保護器件TVS。GDT將針對高于前一種保護機制中所述TISP的過壓和過流應力提供保護。此保護方案的GDT是Bourns公司的2038-15-SM-RPLF。TISP額定電流為220 A,而GDT每個導體的額定電流為5 kA。表3顯示此設計提供的保護級別。

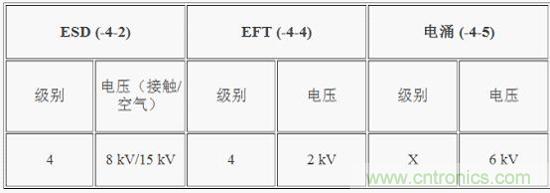

表3:解決方案3保護級別

GDT主要用作主保護器件,提供低阻抗接地路徑以防止過壓瞬變。當瞬態電壓達到GDT火花放電電壓時,GDT將從高阻抗關閉狀態切換到電弧模式。在電弧模式下,GDT成為虛擬短路,提供瞬態開路電流接地路徑,將瞬態電流從受保護器件上轉移開。

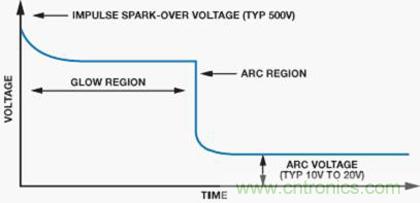

圖9顯示GDT的典型特性。當GDT兩端的電壓增大時,放電管中的氣體由于產生的電荷開始電離。這稱為輝光區。在此區域中,增加的電流將產生雪崩效應,將GDT轉換為虛擬短路,允許電流通過器件。在短路事件中,器件兩端產生的電壓稱為弧電壓。輝光區和電弧區之間的轉換時間主要取決于器件的物理特性。


圖9:GDT特性波形

結論

本文說明了處理瞬變抗擾度的三種IEC標準。在實際工業應用中,RS-485通信端口遇到這些瞬變時可能遭到損壞。EMC問題如果是在產品設計周期后期才發現,可能需要重新設計,導致計劃延遲,代價巨大。因此,EMC問題應在設計周期開始時就予以考慮,否則可能后悔莫及,無法實現所需的EMC性能。

在設計面向RS-485網絡的EMC兼容解決方案時,主要難題是讓外部保護元件的動態性能與RS-485器件輸入/輸出結構的動態性能相匹配。

本文介紹了適用于RS-485通信端口的三種不同EMC兼容解決方案,設計人員可按照所需的保護級別選擇保護方案。EVAL-CN0313-SDPZ是業界首個EMC兼容RS-485客戶設計工具,針對ESD、EFT和電涌提供最高四級保護。表4總結了不同保護方案提供的保護級別。雖然這些設計工具不能取代所需的系統級嚴格評估和專業資質,但能夠讓設計人員在設計周期早期降低由于EMC問題導致的項目延誤風險,從而縮短產品設計時間和上市時間。欲了解更多信息,請?jiān)L問www.analog.com/zh/RS485emc


表4:三種ADM3485E EMC兼容解決方案
