【導讀】此專欄將為大家介紹有關靜噪對策的基礎知識。繼上回的片狀鐵氧體磁珠之后,這次我們將為大家?guī)砥瑺钊俗?a target="_blank" style="text-decoration:none;" >電容器的介紹。
引線型陶瓷電容器
在介紹片狀三端子電容器之前,最好先了解一下引線型三端子電容器。這有助理解片狀三端子電容器的內容。

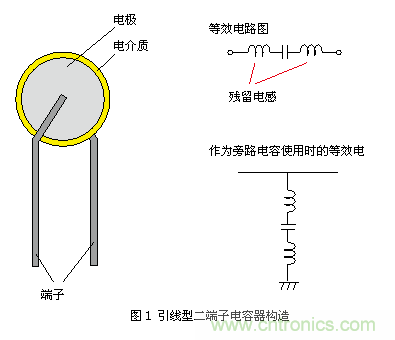

圖1為普通的引線型陶瓷電容器(二端子)結構。在單板的電介質兩側涂上電極,再安裝上引線端子即構成引線型陶瓷電容器結構。由于其引線端子部分帶有微小的電感(殘留電感),因此在作為旁路電容使用時,會與地面產生電感。

圖2是將電容器作為旁路電容使用時的插入損耗特性示例。在插入損耗圖中,越往下干擾越小。由于電容器的阻抗隨著頻率的增大而增大,因此在 高頻范圍內,插入損耗也應該如圖中虛線所示,逐漸增大。然而,如上所述,由于電容器在實際使用中帶有殘留電感,因此會產生干擾,降低頻率性能,故表現出如 實線所示的V字型插入損耗曲線。[page]
三端子電容器單側引出2根引線
三端子電容器是為改善二端子電容器的高頻特性而對引線端子的 形狀進行改進后形成的陶瓷電容器。如圖3所示,三端子電容器在單側引出兩根引線端子。將兩根引出的引線分別連接至電源和信號線的輸入、輸出端,將相反一側 接地,即可形成如右圖所示的等效電路圖。通過這種連接方式,兩根引線側的引線電感將不進入大地側,由此可極大地減小接地電感。此外,由于兩根引線側的引線 的電感作用類似T型濾波器的電感,能夠起到降低干擾的作用。

目前所使用的電容器多為片狀多層陶瓷電容器。圖4為二端子片狀多層電容器的結構概念 圖。其結構表現為,夾著電介質薄片,分別與兩側外部電極連接的內部電極交錯層疊。由于其為片狀結構,且無引線,因此該部分沒有殘留電感。然而,由于其內部 還存在微量電感,因此在較高頻率下將導致性能下降。



如圖5所示,片狀三端子電容器雖名為三端,但實為四端結構。這是因為,雖然四端設計可減少接地端電感,但電氣特性方面,無論哪個端子都具備相同電位。而引線型三端子電容器原本就為三端結構,因此貼片化后仍被稱為"三端"。[page]

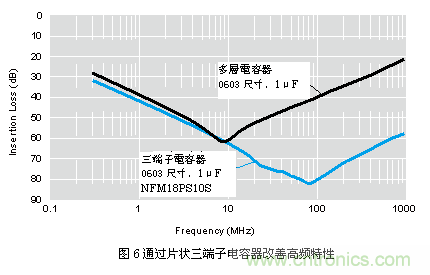

片狀三端子電容器的安裝方法

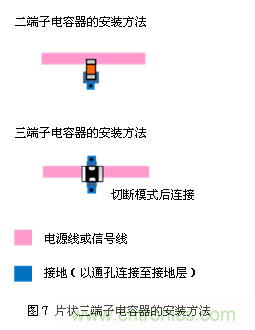

片狀三端子電容器具貫通端子與接地端子,因此與普通的二端子電容器相比,安裝方法有所不同。圖7為安裝示例。
