【導讀】此專欄將為大家介紹有關靜噪對策的基礎知識。這次介紹的是電波吸收薄片。目前各公司已經有很多種類的電波吸收薄片產品上市。這里主要介紹村田制作所生產的電波吸收薄片。

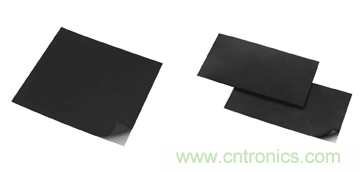

圖1電波吸收薄片
兩種原理的電波吸收薄片
電波吸收薄片吸收電波的原理有兩種。

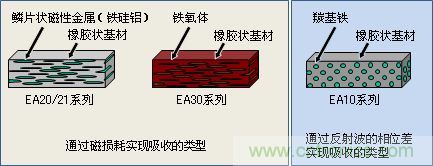

圖2 電波吸收薄片的結構
圖 2的左側是與上次所介紹的鐵氧體磁芯相同、依靠材料的磁損耗來吸收電波能量的類型。在結構上是一種在由硅和其他橡膠所制成的薄片中混合進鐵硅鋁及鐵氧體等 磁性材料粉末的產品。射入此薄片中的電波使磁性體產生磁場，當這個磁場被還原為電波能量時，將會有一部分的能量損失被吸收。因此，其有效的頻率因其使用的 磁性材料不同而有差異，大約對數百MHz～數GHz的大范圍頻率范圍有效。[page]
圖2右側的產品則使用不同的原理來吸收電波。該吸收薄片如圖3所示是在 薄片的正面和背面上反射電波。被反射在兩面上的電波在離開吸收體時會重疊，但是由于各自的行程之間有一定的距離差所以會產生相位差，在特定的頻率（波長為 吸收體厚度4倍的頻率）下正面所反射的電波將與背面所反射的電波相差180°而兩者互相抵消，從而消除電波。實際上兩者的振幅不可能相同，雖有部分殘留， 但是仍能消除大部分電波。這種類型的電波吸收體的性質決定了其可以大幅的吸收特定頻率的電波，但是對特定頻率以外的電波則幾乎沒有效果。另外，根據波長與 厚度的關系其可以對數GHz～數十GHz的頻率范圍有效。

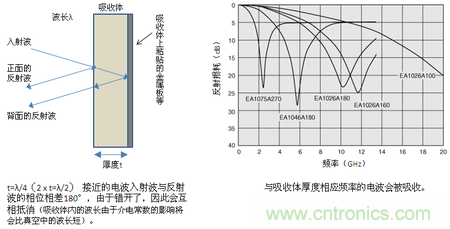

圖3 EA10系列的電波吸收原理
電波吸收薄片的使用方法
通過磁損耗吸收電波的電波吸收薄片與鐵氧體磁芯相同，一般用于EMI靜噪對策。由于形狀一般都是薄片狀 的，所以很少用于纏繞線纜，而大多是粘貼在電路板上，或框體的內側。（圖４）在粘貼時雖然可以使用用戶自己準備的粘貼材料，但是大多數的用戶都會選擇購買 背面帶有類似貼紙粘膠的產品來使用。另外，還有一部分吸收薄片使用了具備較高熱傳導率的材料，可以同時作為散熱材料來使用。

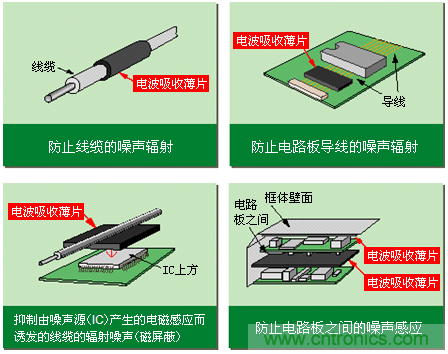

圖4 EA20/21/30系列的使用示例
另一方面，用反射波的相位差吸收電波的方式受到頻率上的限制，所以只能被用于吸收特定頻率的電波。圖５為用于在CS轉換器內防止電波干擾的使用示例。此外，也有在ETC的天線上使用此類型的吸收薄片以防止電波傳到旁邊的車道。[page]

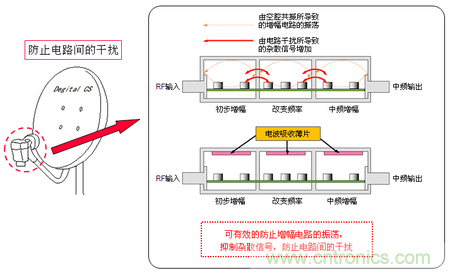

圖5 EA10系列的使用示例：BS/CS轉換器
