改善電磁兼容性"萬能藥",甭管單面OR雙面PCB板

發布時間:2015-01-04 責任編輯:sherryyu

【導讀】隨著數字脈沖電路廣泛應用,單層板和雙層板的電磁兼容問題越來越突出。造成這種現象的主要原因就是因是信號回路面積過大,不僅產生了較強的電磁輻射,而且使電路對外界干擾敏感。要改善線路的電磁兼容性,應該怎么辦呢?

出于成本考慮,在一般民用設備中都使用單層或雙層印刷線路板。隨著數字脈沖電路廣泛應用,單層板和雙層板的電磁兼容問題越來越突出。

造成這種現象的主要原因就是因是信號回路面積過大,不僅產生了較強的電磁輻射,而且使電路對外界干擾敏感。要改善線路的電磁兼容性,最簡單的方法是減小關鍵信號的回路面積。 關鍵信號:從電磁兼容的角度考慮,關鍵信號主要指產生較強輻射的信號和對外界敏感的信號。能夠產生較強輻射的信號一般是周期性信號,如時鐘或地址的低位信號。對干擾敏感的信號是指那些電平較低的模擬信號。

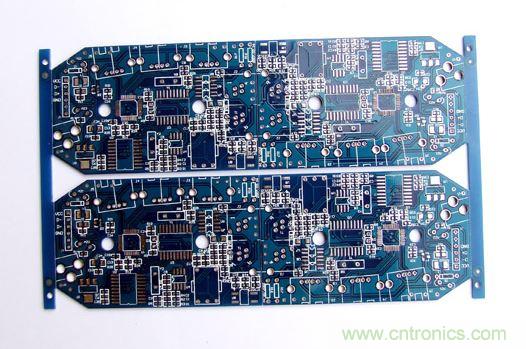

電磁兼容PCB雙面板
減小回路面積的方法:

一種簡單的方法是在關鍵信號線邊上布一條地線,這條地線應盡量靠近信號線。這樣就形成了較小的回路面積,減小差模輻射對外界干擾的敏感度。當信號線的旁邊加一條地線后,就形成了一個面積最小的回路,信號電流肯定會取道這個回路,而不是其它地線路徑。 如果是雙層線路板,可以在線路板的另一面,緊靠近信號線的下面,沿著信號線布一條地線,一線盡量寬些。這樣形成的回路面積等于線路板的厚度乘以信號線的長度。

 另外,雙層板應毫無例外地使用地線網格,以減小地線的阻抗。當使用了地線網格后,信號線的鄰近總會有一條地線,形成較小的回路面積。并且在布線時,應盡量使關鍵線靠近地線。只有對特別關鍵的線(產生很強輻射或特別敏感)。才需要在緊靠信號線的地方設置地線。
