電磁兼容須知:EMC設計中電容濾波的兩個要點
發布時間:2015-01-26 責任編輯:sherryyu
【導讀】電容在EMC設計中非常重要,也是我們常用的濾波元件!大家對電容的使用并不是很明確!這里小編將把電容濾波在EMC設計的兩個要點重點講解一下!

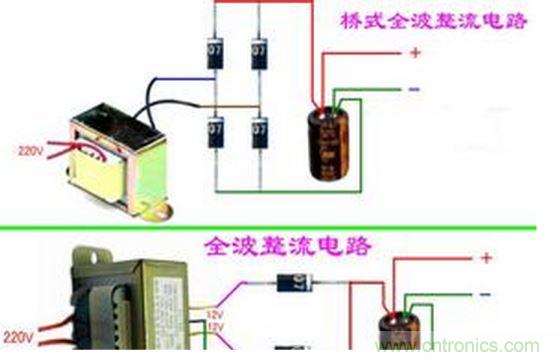

電容在EMC設計中非常重要,也是我們常用的濾波元件!大家對電容的使用并不是很明確!這里把電容濾波的兩個要點介紹一下:
1、電容濾波是有頻段的,很多人以為電容是越大越好,其實不然,每個電容有一定的濾波頻段,大電容濾低頻,小電容濾高頻,主要是根據電容的諧振頻點來決定,電容在諧振頻率點處有最佳的濾波效果!在以諧振點為中心的一段頻段之內有較好的濾波效果,其他部分濾波效果不佳!
電容的諧振點與電容的容值以及 ESL(等效串聯電感)相關,具體大家可以查一下網上資料,以及會議學校學習串聯諧振電路的理論分析就會知道!通常我們建議在電源端口增加UF級別電容來濾波幾百 KHZ到5MHZ之間的差模干擾,原因就是UF級別電容諧振點在1MHZ左右。
另外建議加在高頻數字電路上我們建議加1nF貼片電容,原因就是1nf電容的諧振頻率在100MHZ之間,不同廠家諧振頻點有所不同,這樣比較好濾波幾十MHZ到200MHZ干擾,有利與EMI問題解決!

2、電容選好了,不代表就能濾除干擾!河水泛濫,到達高水位,這時我們往往會增加一條溝渠引流,那么引到的地方必須是一個低水位的,如果引到一個高水位的水庫的話,反而會引起水倒灌,抬高水位。電容濾波與治水問題是一樣得,電容只是起到一個溝渠得作用,能否濾波還取決與電容接的地上干擾的大小。我們經常發現工程師解決干擾問題加電容沒有效果,有很大程度是地上干擾本身很大!反而把地上干擾引到信號或電源上來!大家需要注意,地上干擾在有些情況小并不是最小的!所以我們強調濾波有一個重要的基礎,就是所接的地要干擾小,就是通常說的“靜地”。
所以說,我們采取電容濾波時要達到濾波效果,必須選取合適的電容以及接干擾比較小的地!電容可以根據器件手冊與經驗,干擾小的地可以在調試時采取儀器方法,有經驗工程師在前期原理圖以及PCB時要考慮。
