【專家解讀】雷擊浪涌抗擾度的起因及應用解析

發布時間:2015-08-12 責任編輯:echolady

【導讀】電磁兼容測試作為CE認證中的最關鍵的測試之一,是電子電器產品的安全認證標準。電磁兼容測試包括雷擊浪涌干擾(SG)、靜電放電干擾(ESD)、輻射干擾(EMI)、脈沖群抗擾(EFT)、電壓跌落干擾(CSS)等五種。本文講解的是雷擊浪涌的測試。

試驗方法:

浪涌的起因是電力系統的開關瞬態和雷電瞬態;而浪涌抗擾度試驗?zāi)康氖墙⒁粋€(gè)共同的基準,以評價電氣和電子設備在遭受浪涌(沖擊)時的性能。根據標準IEC61000-4-5浪涌沖擊抗擾度試驗一般要求,雷擊浪涌發生器模擬1.2/50us電壓波形,8/20us電流波形和組合波(電壓波形:10/700us,電流波形:5/320us),通過耦合網絡,將波形耦合至被測電路中,已達到實驗?zāi)康?。?shí)驗等級則根據電壓嚴酷程度分為1,2,3,4和X級,其中X及為開放級,每一級對應的電壓強度如表一。嚴酷等級應用范圍則取決于環境(遭受浪涌可能性的環境)及安裝條件,大體按照以下條件分類:

1級:較好保護的環境,如工廠或電站的控制室。

2級:有一定保護的環境,如無強干擾的工廠。

3級:普通的電磁騷擾環境,對設備未規定特殊安裝要求,如普通安裝的電纜網絡,工業性的工作場所和變電所。

4級:受嚴重騷擾的環境,如民用架空線,未加保護的高壓變電所。

X級:特殊級,由用戶和制造商協商后確定。具體產品選用哪一級,一般由產品標準定。

【專家解讀】雷擊浪涌抗擾度的起因及應用解析

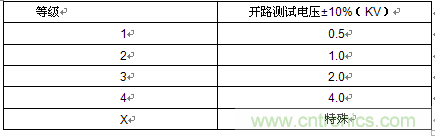

表1:測試等級

實驗結果:

雷擊浪涌測試是破壞性試驗,視被測物破壞程度,分為以下幾種情況:

a) 在制造商、委托方或購買方規定的限值內性能正常

b) 功能或性能暫時喪失或降低,但在騷擾停止后能自行恢復,不需要操作者干預;

c) 功能或性能暫時喪失或降低,但需操作人員干預才能恢復;

d) 因設備硬件或軟件損壞,或數據丟失而造成不能恢復的功能喪失或性能降低。

應用范圍:

根據最新電磁兼容(EMC)指令2004/108/EC,家用無線電和電視接收機,移動式無線電設備,醫療和科學設備,家用電器和家用電子設備,教學電子設備,無線電廣播和電視發射設備,工業制造設備,移動式無線電通訊和商業無線電話設備,信息技術設備,航空和航海無線電設備,通訊網絡設備和儀器,一般燈具和熒光燈具等電子電器產品都需要做浪涌抗擾度測試。結合照明行業,在標準EN 61547 普通照明設備.EMC抗干擾要求條款5.7中提出對于照明產品對于浪涌抗擾度測試需要滿足以下標準:

【專家解讀】雷擊浪涌抗擾度的起因及應用解析

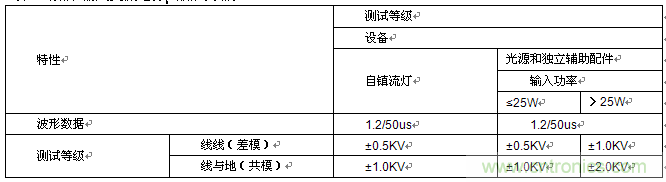

表2:浪涌-輸入交流電源口測試等級
