PCB設計之3W原則,你知道嗎?

發布時間:2015-08-20 責任編輯:sherry

【導讀】在PCB設計中為了減少線間串?dāng)_,應保證線間距足夠大,當線中心間距不少于3倍線寬時,則可保持大部分電場不互相干擾,這就是3W原則。

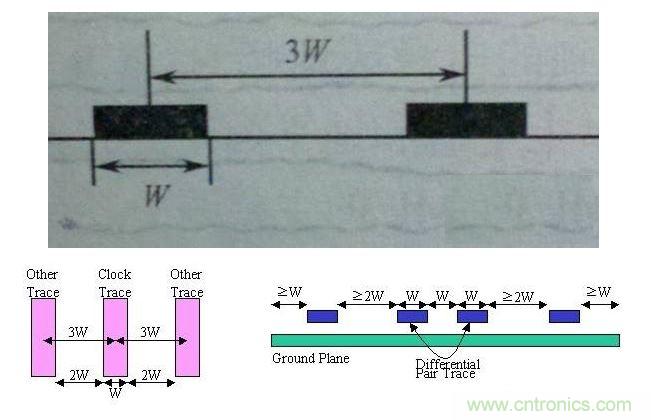

如下圖所示:滿足3W原則能使信號間的串?dāng)_減少70%,而滿足10W則能使信號間的串?dāng)_減少近98%.
3W原則雖然易記,但要強調一點,這個原則成立是有先前條件的。從串?dāng)_成因的物理意義考量,要有效防止串?dāng)_,該間距與疊層高度、導線線寬相關。對于四層板,走線與參考平面高度距離(5~10mils),3W是夠了;但兩層板,走線與參考層高度距離(45~55mils),3W對高速信號走線可能不夠。3W原則一般是在50歐姆特征阻抗傳輸線條件下成立。

3W原則是指多個高速信號線長距離走線的時候,其間距應該遵循3W原則,例如時鐘線,差分線,視頻、音頻信號線,復位信號線及其他系統關鍵電路需要遵循3W原則,而并不是板上所有的布線都要強制符合3W原則。
