【導讀】本文介紹了濾波電容在PCB設計中正確接法。在很多PCB設計中我發現很多朋友的濾波電容布線有問題，所以特弄幾個圖說明下，希望對大家有幫助。

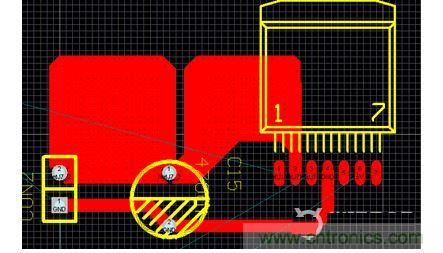

下圖是一個錯誤的濾波電容接法，電源是應該直接從電容再到IC那里，濾波效果才會好。

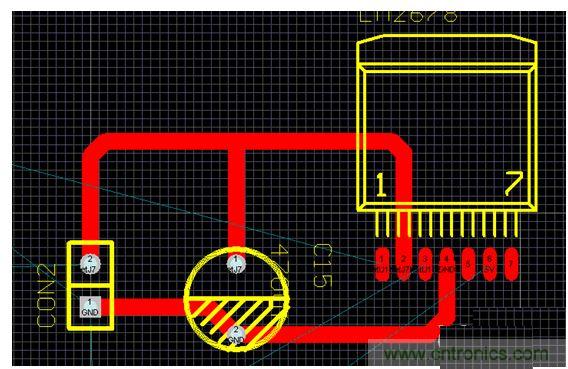

下圖是正確的接法。
按這樣的畫法,濾波效果就會好很多。

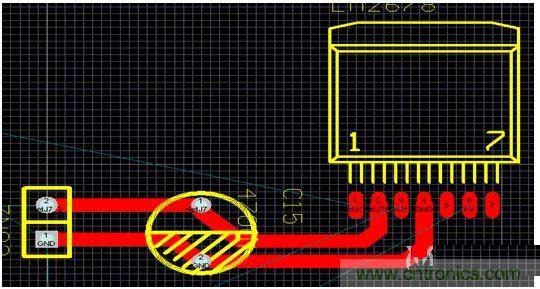

如果大家嫌這個不好看，按下圖處理也是正確的，你們也可以發現在一些PCB設計中也會用到下面的處理方式。
