ESD對策:減少低頻帶插入損耗的方法
發布時間:2019-01-10 責任編輯:xueqi

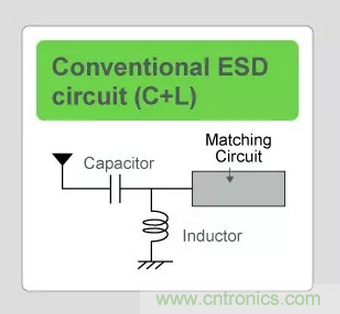

【導讀】L+C無論如何會出現ESD保護性能不足的可能。特別是用金屬外殼或金屬框架的天線,ESD保護性能的問題一直在增加。另外,為了提高ESD保護性能而降低并聯的電感值的話,會導致低頻段的插入損耗增加。這該怎么辦呢?
對策方法和效果:
村田的陶瓷ESD保護裝置將A-TVS(LXES**A系列)和電容器組合起來,提高ESD耐性并抑制低頻帶的插入損耗。
*村田的陶瓷ESD保護裝置(LXES**A系列)容量低,具有ESD耐性以及有良好的ESD保護性能,因此被稱為A-TVS(Advanced-TVS)
LXES **A系列的對策效果事例

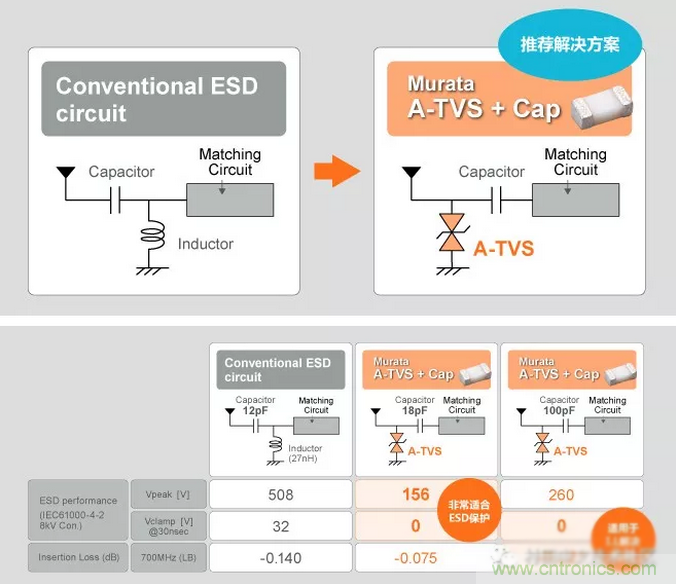

用村田的A-TVS(LXES**A系列)和電容器來替換TVS的ESD對策
替換后,Vpeak、Vclamp以及插入損耗降低,起到對策效果。
請根據ESD保護性能以及插入損耗的對策優先度,選擇電容器的容量。
對策效果如下表。

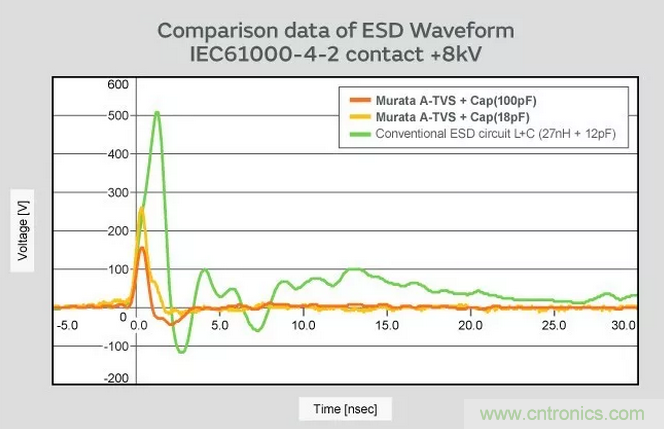

表1符合IEC61000-4-2的標準,顯示的是施加8kV的電壓時的ESD波形。
A-TVS和電容器組合,比較電感器和電容器組合的ESD保護性能。A-TVS和電容器的組合可更有效地抑制ESD。
另外,表2 是A-TVS和電容器組合時,電感器和電容器組合的插入損耗的波形比較。
可見低頻帶的A-TVS的插入損耗,比電感器和電容器的組合更低。
表1
表2
