模擬量干擾的10種解決方法
發布時間:2019-11-18 責任編輯:xueqi
【導讀】做PLC項目,基本都會涉及到模擬量的控制,使用頻率多了,問題也就多了,覺得最棘手的問題莫過于干擾。下面舉一個網友所遇到過的變頻器對模擬量干擾的例子。

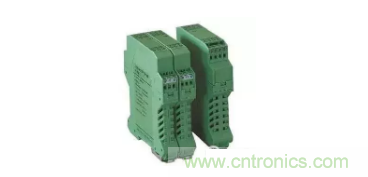

1、加1:1信號隔離器
2、加磁環
3、PLC供電加隔離變壓器
4、開關量信號和模擬量信號分開走;
5、模擬信號最好采用單獨屏蔽線。信號類型最好采用4-20mA;
6、模擬信號負載是電磁閥類的,最好能選1.5的線;
7、模擬信號和數字信號不能合用同一根多芯電纜,更不能和電源線共用電纜;
8、PLC輸入輸出信號線,必須使用屏蔽電纜,在輸入輸出側懸空,而在PLC側接地;
9、信號線纜要遠離強干擾源,如變頻器、大功率硅整流裝置和大型動力設備;
10、為了減少電子干擾對于模擬信號應使用雙絞屏蔽電纜模擬信號電纜的屏蔽層應該兩端接地,但是如果電纜兩端存在電位差將會在屏蔽層中產生等電線連接電流造成對模擬信號的干擾在這種情況下你應該讓電纜的屏蔽層一端接地。
