中心議題：

• 烙鐵頭應(yīng)該怎樣使用和保養(yǎng)

解決方法：

• 焊接前清潔
• 焊接中保護和降低氧化速度
• 焊接后加上一層新錫作保護

烙鐵頭的保養(yǎng)：

1. 進行焊接工作前

必須先把清潔海綿濕水，再擠干多余水份。這樣才可以使烙鐵頭得到最好的清潔效果。如果使用非濕潤的清潔 海綿，會使烙鐵頭受損而導致不上錫。(圖1)
2. 進行焊接工作時

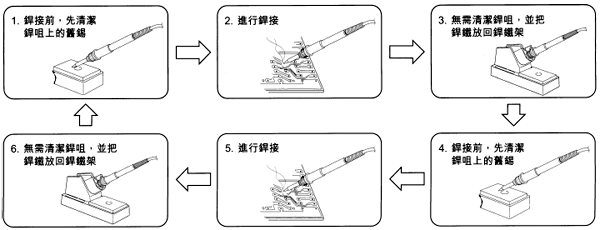

以下焊接的順序可以使烙鐵頭得到焊錫的保護及減低氧化速度。(圖2)


3. 進行焊接工作后

先把溫度調(diào)到約250°C，然后清潔烙鐵頭，再加上一層新錫作保護。(如果使用非控溫焊鐵，先把電源切斷，讓烙鐵頭溫度稍為降低后才上錫。)

4. 注意事項

a. 盡量使用低溫焊接
高溫會使烙鐵頭加速氧化，降低烙鐵頭壽命。如果烙鐵頭溫度超過470°C，它的氧化速度是380°C的兩倍。(圖3)

b. 勿施壓過大
在焊接時，請勿施壓過大，否則會使烙鐵頭受損變形。只要烙鐵頭能充份接觸焊點，熱量就可以傳遞。另外選擇合適的烙鐵頭也能幫助傳熱。 (圖4)

c. 經(jīng)常保持烙鐵頭上錫
這可以減低烙鐵頭的氧化機會，使烙鐵頭更耐用。使用后，應(yīng)待烙鐵頭溫度稍為降低后才加上新焊錫，使鍍錫層有更佳的防氧化效果。(圖5)

d. 保持烙鐵頭清潔及即時清理氧化物
如果烙鐵頭上有黑色氧化物，烙鐵頭就可能會不上錫，此時必須立即進行清理。清理時先把烙鐵頭溫度調(diào)到約
250°C，再用清潔海綿清潔烙鐵頭，然后再上錫。不斷重復動作，直到把氧化物清理為止。(圖6)

e. 選用活性低的助焊劑
活動性高或腐蝕性強的助焊劑在受熱時會加速腐蝕烙鐵頭，所以應(yīng)選用低腐蝕性的助焊劑。(圖7)
注：切勿使用沙紙或硬物清潔烙鐵頭。

f. 把焊鐵放在焊鐵架上
不需使用焊鐵時，應(yīng)小心地把焊鐵擺放在合適的焊鐵架上，以免烙鐵頭受到碰撞而損壞。(圖8)


g. 選擇合適的烙鐵頭
選擇正確的烙鐵頭尺寸和形狀是非常重要的，選擇合適的烙鐵頭能使工作更有效率及增加烙鐵頭之耐用程度。選擇錯誤的烙鐵頭會影響焊鐵不能發(fā)揮最高效率，焊接質(zhì)量也會因此而減低。(圖9)

烙鐵頭之大小與熱容量有直接關(guān)系，烙鐵頭越大，熱容量相對越大，烙鐵頭越小，熱容量也越小。進行連續(xù)焊接時，使用越大的烙鐵頭，溫度跌幅越少。此外，因為大烙鐵頭的熱容量高，焊接的時候能夠使用比較低的溫度，烙鐵頭就不易氧化，增加它的壽命。

短而粗的烙鐵頭傳熱較長而幼的烙鐵頭快，而且比較耐用。扁的、鈍的烙鐵頭比尖銳的烙鐵頭能傳遞更多的熱量。一般來說，烙鐵頭尺寸以不影響鄰近元件為標準。選擇能夠與焊點充份接觸的幾何尺寸能提高焊接效率。


注意：

當需要更換烙鐵頭時，請選擇原裝白光烙鐵頭并確認烙鐵頭型號。如果使用非原裝白光烙鐵頭或使用型號不相配的烙鐵頭，會影響焊鐵原有的性能并且損壞發(fā)熱芯及電路板等部件。

去焊接工藝與測試社區(qū)看看
