- RIS模式和Roll模式的工作原理
- RIS模式只能用于穩定觸發的周期性重復性的波形
- Roll模式主要用于低速信號
RIS模式即隨機內插采樣模式(Random Interleaved Sampling Mode)，也稱ET模式。該模式下的基本原理如圖一所示。它只能用于穩定觸發的周期性重復性的波形。
在RIS模式下，通過多次捕獲的波形重組成一個完整的波形。為此，需要測量第一個采樣點和觸發點的時間，并以此為依據按等時間間隔的延遲產生下次捕獲的下一組采樣點。這樣多次采樣能使得等效的采樣率增加，譬如利用500 MS/s 采樣率的100 次單次采樣，使用RIS，可以達到50 GS/s 的最大采樣率，則采集得到的數據之間的定位間隔大約為20 ps。
采集這些數據的間隔和滿足時限的過程是隨機的。ADC 采樣之間的相對時間是變化的，事件觸發提供了必要的偏差，由時基以很小的分辨率測量。示波器要求有多個觸發來完成采樣。觸發的數量取決于采樣率：采樣率越高，就需要越多的觸發。示波器將這些數據段進行內插，填充時間間隔，這些時間間隔是最大單次采樣率的倍數,從而形成波形。但是，設備收集波形數據的實時間隔是非常長的，并且依賴于觸發速率和所需要內插的總量。示波器具有每秒捕獲大約40,000 個RIS 數據段的能力。

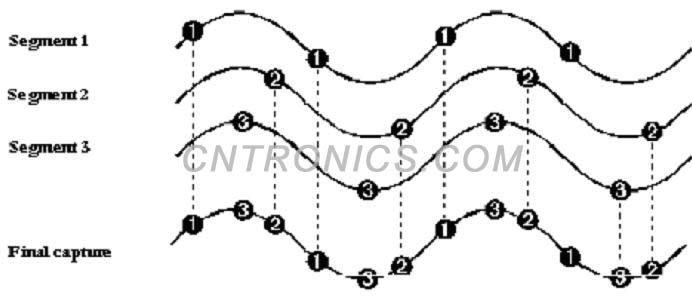

圖一 RIS模式的工作原理
啟動RIS模式需要在TimeBase的菜單下選擇RIS按鈕。RIS模式可用來做階躍響應實驗的，但在工程師的實踐中用到這種模式的場合并不多，畢竟，周期性重復性的信號是不多的。有興趣的朋友可詳細閱讀附件資料。[page]Roll模式
Roll(滾動)模式主要用于低速信號。像電源多路輸出的上電時序測量，電機轉速的監控，光盤驅動的控制等都需要用到滾動模式。
在該工作模式下，當采樣率低于示波器顯示的刷新率時，我們將采樣到的每一個采樣點都顯示到屏幕上，這就消除了在實時模式下波形刷新之間的死區時間。滾動模式下的顯示就如皮帶輪的移動，隨著采樣的進行，采樣點從左邊逐漸移動到右邊。有的示波器隨著調節時基增加會自動進入滾動模式。但有些示波器的滾動模式不是自動選擇的，每次要激活滾動模式時，必須設置好采樣率和時基，從時基對話框中手動選擇滾動模式。

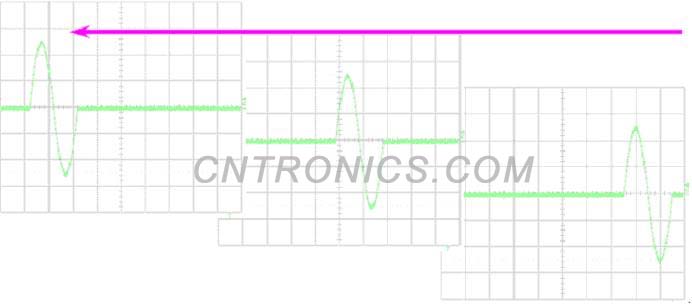

圖二 Roll模式的工作原理
在Roll模式下的采樣率會降低到最大10MS/s甚至更低。Roll模式下的最大采樣率與示波器的存儲深度有關。存儲深度越高，最大采樣率越大，但最大采樣率只有10MS/s。 所以，雖然這種模式下的采樣率之低使得看到的波形失真，但很多工程師為能看到這“大概”的過程也是滿足的。
有必要提醒的一點是，當您購買的示波器有足夠的存儲深度，譬如現在的WaveRunner Xi、WaveRunner MXi系列的標配有25MS，能在100MS/s的采樣率下捕獲到250ms的波形。250ms比絕大多數的電源軟啟動時間都長得多了，對有些很大功率的UPS，變頻器產品也足夠了。重要的是，用單次觸發方式看電源的軟啟動過程，不只是看直流的電壓和電流，還可以不失真地觀察到PWM信號的細節。
