背投電視具備成本與影像畫質等優勢,因此一般認為未來螢?zāi)灰暯桥c背投電視薄型化的改善,背投電視可望凌駕電漿電視、液晶電視,同時在大畫面平面電視領域中占有一席之地。本文將介紹背投電視用光學螢?zāi)坏膭幼髟砼c技術動向。

RP-TV螢?zāi)坏囊筇匦?br />
大型RP-TV螢?zāi)坏囊筇匦苑謩e如下:
(1)可以忠實表現影像。電視主要功能是顯示影像資訊,因此屬于終端顯示元件的螢?zāi)?,必需忠實表現預期的影像畫質;

(2)影像光線可以無衰減穿透螢?zāi)?,有效遮斷外亂光。相較于在黑暗環境中使用的前投式投影機,RP-TV通常是在明亮室內空間內使用,螢?zāi)槐砻娴氖覂?nèi)外亂光往往成為影像對比降低主要原因,因此要求RP-TV螢?zāi)豢梢晕帐覂?nèi)的外亂光,只讓影像光線無障礙穿透螢?zāi)唬?br />
(3)可以有效擴散影像光線。RP-TV螢?zāi)恢饕δ苁鞘雇队皺C投射的影像光線均勻擴散,然而實際上RP-TV受限于燈泡消費電力等考量,通常影像本身的亮度都非常暗,因此要求螢?zāi)豢梢源蠓秶鷶U散影像光線。

RP-TV螢?zāi)坏膭幼髟?/strong>

(圖一)是典型MD方式(MicroDisplay;它是指DLP、HTPS與LCOS等微型成像元件構成的投影光機引擎而言)RP-TV用螢?zāi)坏臉?gòu)造,如圖一所示從背面投射的影像光線,通過FresnelLens之后收斂成平行光再入射至螢?zāi)?,由于RP-TV用螢?zāi)辉O(shè)有珠粒狀鏡片陣列,所以又稱為珠粒狀螢?zāi)唬↙enticularScreen)。
珠粒狀螢?zāi)皇怯芍闋铉R片、遮光部與擴散部構成,珠狀鏡片部的各鏡片可以使入射的影像光線集光,遮光部的柵欄狀開口設在各珠粒狀鏡片的集光位置上。

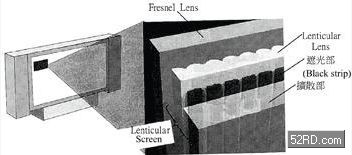

(圖一) 背投電視用光學螢?zāi)坏慕Y(jié)構

如(圖二)所示從LenticularLens入射影像光線在鏡片焦點附近集光,由于遮光部的開口設于各鏡片的集光位置,因此影像光線在遮光部不會被遮蔽可以順利穿透螢?zāi)?,行進方向未定的外亂光線則被遮光部吸收,由此可知RP-TV用螢?zāi)皇抢苗R片與遮光部的特性,達成影像光線穿透外亂光被吸收的目的。

如上所述RP-TV用螢?zāi)煌ǔJ窃诿髁潦覂?nèi)環境中使用,對RP-TV螢?zāi)欢宰钄嗍覂?nèi)外亂光提高影像對比(Contrast)非常重要。影像光線穿透時不會被遮光部遮蔽的前提下,通常開口部的面積越小,亦即遮光部的面積比率越大,遮蔽外亂光的能力越強,影像對比也越高。

LenticularLens除了可以收斂遮光部開口位置的光線之外,它還會將入射的影像光線擴散到水平方向,此外LenticularLens為了支援高解析度(HD)影像,因此要求非常微細的鏡片間距(LensPitch),因為粗大的鏡片間距可能會導致FresnelLens、LenticularLens與投影影像畫素出現波紋。

至于擴散部可以使影像光線朝水平方向擴散,不過極端強調擴散性極易造成對比、輝度與影像解析度降低等后果,因此擴散性的最佳化往往成為螢?zāi)辉O(shè)計上重點之一。

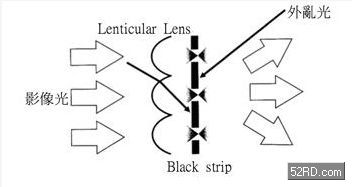

(圖二) 光學螢?zāi)坏膭幼髟?br />  [page]
如(圖三)(a)、(b)所示RP-TV可以分成RGB三色CRT投影鎗投影的CRT背投電視,以及MD方式背投電視兩種,CRT背投電視具歷史有悠久、低制作成本、技術成熟等優點,體積笨重、觀視范圍狹窄則是它的主要缺點;相較之下DLP、HTPS、LCOS等微型成像元件構成的RP-TV,不論是外型體積、影像改善裕度、制作成本都具有極佳的競爭優勢,一般認為未來可望取代CRT背投電視成為市場主流。

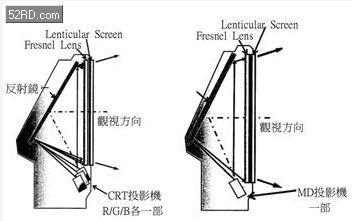

(圖三) (a)CRT背投電視的結構;(b)MD背投電視的結構

(圖四)(a)是傳統CRT背投電視螢?zāi)坏膭幼魈匦詧D,由圖可知RGB各影像光線分別從相異方向投射到螢?zāi)?,?dāng)影像光線從螢?zāi)怀錾鋾r必需進行光線整合,因此觀視方向的螢?zāi)槐砻嫱ǔO(shè)置LenticularLens;圖四是MD方式背投電視螢?zāi)坏膭幼魈匦詧D,由圖可知它使用MD方式投影機投射影像,所以觀視方向的螢?zāi)槐砻娌恍柙O(shè)置LenticularLens。

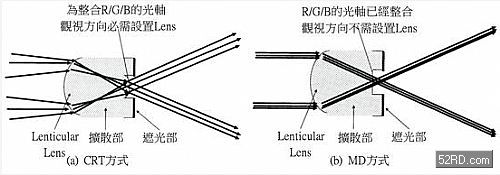

(圖四) CRT與MD背投螢?zāi)坏谋容^

事實上早期的MD方式RP-TV都是使用CRT背投電視螢?zāi)?,因此始終無法充分發揮MD方式RP-TV的特性,有監于此日本凸版印刷公司首度開發如(圖五)所示MD方式RP-TV專用螢?zāi)?,由圖可知MD方式RP-TV專用螢?zāi)坏腖enticularLens與遮光部各自獨立設置,尤其是遮光部設于擴散部后面革命性設計,使得該MD方式RP-TV專用螢?zāi)豢梢跃邆錁O佳的光學特性。

如上所述微細的鏡片間距可以獲得高解析度螢?zāi)?,然而傳統螢?zāi)唤Y(jié)構若維持鏡片的發散角大幅降低鏡片間距,螢?zāi)槐旧淼暮穸瓤赡軣o法保持必要的剛性,換言之鏡片間距的削減有一定的限制,LenticularLens與遮光部各自獨立制作膜片狀再加以貼合,可以同時獲得鏡片間距微細化與確保螢?zāi)粡姸葍煞N特性。

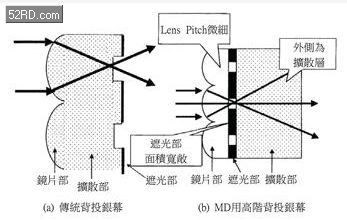

(圖五) 背投螢?zāi)坏慕Y(jié)構差異

本螢?zāi)涣硪豁椞蒯缡菍U散部移到前面,如此一來除了可以忽視遮光部開口造成的影像光線損耗之外,還可以有效控制影像光線的擴散性,尤其是傳統螢?zāi)坏恼诠獠吭O(shè)于觀視方向,觀視者側面觀賞電視正面時,超過某個角度畫面會變成全黑,相較之下MD用高階背投螢?zāi)?,遮光部設在擴散部后面,觀視者側面觀賞電視正面時畫面輝度會逐漸下降,不過畫面卻無變成全黑之虞。

(圖六)是傳統與MD背投螢?zāi)徽诠獠康谋容^,由圖可知即使相同的珠粒狀螢?zāi)?,畫面?xì)膩度與遮光面積比率卻截然不同;(表一)是傳統與MD式背投螢?zāi)坏奶匦詼y試結果。

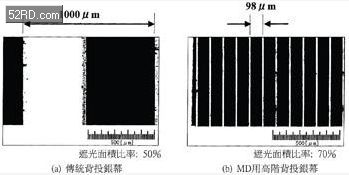

(圖六) 背投螢?zāi)徽诠獠康谋容^

高畫質RP-TV螢?zāi)坏奈磥戆l(fā)展

背投電視與電漿電視、液晶電視等平面顯示器比較時,具有結構簡單、低價、高畫質等優點,為了使RP-TV擁有更強大的競爭力,背投電視相關業者針對螢?zāi)慌c投影光機進行下列改善:
[page]
■擴大垂直視角

雖然背投電視水平方向的視角比其它平面顯示器大,不過垂直方向的視角明顯偏低,雖然實用上尚未出現困擾,然而置放在店面展示時畫面卻比比其它平面顯示器暗。

將垂直視角提高到與水平視角相同水準時,畫面的亮度會出現下跌等其它問題。(圖七)是日本業者開發的可以同時控制水平方向與垂直方向的CrossLenticular的外觀,它是由LenticularLensScreen與FresnelLensScreen貼合制成,可以同時滿足畫面亮度與視角要求,因此備受相關業者高度重視。

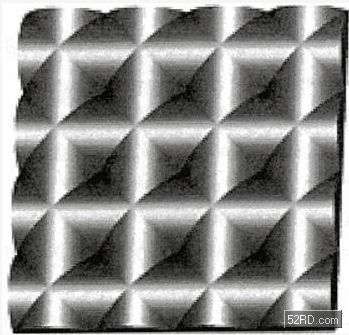

(圖七) CrossLenticular的外觀

■背投電視外觀薄型化

2000年日本三洋發表厚33cm、50吋背投電視,2002年三菱電機推出厚度只有23cm背投電視(圖八),該公司也于2004年突破20cm門檻,一般認為未來背投電視的厚度可望媲美電漿電視。背投電視薄型化的結果,業者必需開發特殊離軸型LenticularLensScreen與FresnelLensScreen。

(圖八) 新型超薄型背投電視

■支援高解析度影像

隨著數字技術進步與周邊設備的建構,未來大型電視勢必朝高解析方向發展。目前MD方式背投電視螢?zāi)坏腖enticularLens間距為98μm,可以支援1920×1080高解析度影像。(圖九)是2005年問世的新型FinePitch螢?zāi)徽诠獠拷Y(jié)構,螢?zāi)坏腖enticularLens間距為64μm,可以支援2560×2048的影像。

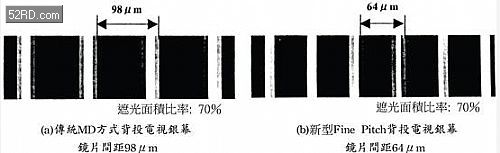

(圖九) 新型FinePitch螢?zāi)徽诠獠拷Y(jié)構

以上介紹背投電視用光學螢?zāi)坏膭幼髟砼c最新技術動向。由于背投電視具備成本與影像畫質等優勢,因此一般認為未來螢?zāi)灰暯桥c背投電視薄型化的改善,背投電視可望凌駕電漿電視、液晶電視,同時在大畫面平面電視領域中占有一席之地。
