日置模擬兆歐表IR4000系列和3490的使用小竅門

發布時間:2010-03-12

日置HIOKI去年新推出了模擬兆歐表IR4000系列(單量程)和3490(3檔量程)。對于使用方面,現在我們向大家介紹一些小竅門,讓您的實際測量變得更加方便和簡單。

IR4000系列以及3490的「自動放電功能」

關于絕緣電阻計的主機上面“閃電”的標記。

這個閃電標識是指絕緣電阻計試驗電壓被發生時會有亮燈。這個設置為了探頭前端發生高電壓時,提醒使用者注意安全。但是,閃電標識并不只在電壓發生時才亮。實際上,在“自動放電”進行的時候也是亮的。當然,這點在說明書里面也并沒有說明,因為不需要特別在主機上面設定,可能一不小心就會忽略這個重要的功能。那么,所謂“自動放電功能”到底是個什么樣的功能呢?

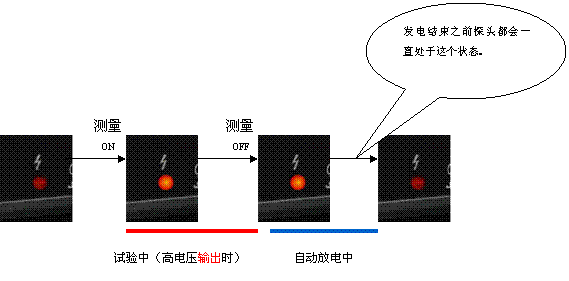

在測量對象里面有電容器成分的情況下,由絕緣電阻計所輸出的電壓能夠給被測量對象充電。絕緣電阻計的實驗結束后馬上去觸摸被測物的話,因為存在充電電壓因此有觸電的可能性。為了使該充電電壓能快速的放電,中斷試驗電壓后立即切換到高電阻,在測試儀內部進行放電。這就是“自動放電功能”。簡單來說,就是測試儀吸收了被測物所發出的充電電壓,并在內部進行放電的一種功能。自動放電到DC20V以下的時候指示燈滅。下面是閃電標識亮燈狀態到自動放電狀態的指示燈照片,供參考。

帶有開關的測試探棒9788

看到過9788的客戶都應該查覺到了它的安全性和便利性。9788的優點正如它的名字TEST LEAD WITH REMOTE CONTTROL SWITCH(帶有遙控控制開關的測試線) ,就算不按絕緣電阻計主機的“MEASURE(測量)”按鈕,只要按一下9788探頭前方的按鈕,就能輸出在主機上預設好的電壓。

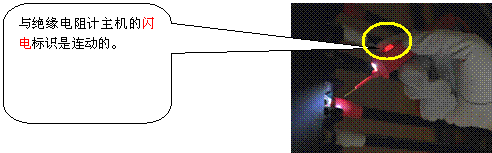

這個探棒前端的小按鈕跟主機上面的“MEASURE(測量)”按鈕一樣,只是單純的控制電壓輸出的嗎?其實不然。仔細看會發現,在電壓輸出的時候,紅色的指示燈會亮。那也就是說,這個按鈕是與主機上面的閃電標識(請看上面提到過的“自動放電功能”的說明)連動的。也就是說,有以下兩個作用:

① 只要看探頭,就能夠知道是否正在進行測試!
② 只要看探頭,就知道被測物是否處于放電狀態!

這是很實用的功能。絕緣電阻計的主機以及測試棒是根據國際標準設計和制造的,具備足夠的安全性,但是有了這樣帶開關的測試探頭更加為提高安全性起到了作用。
