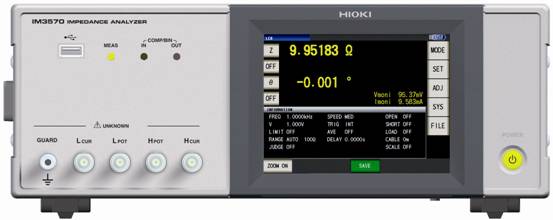

日置即將推出最新IM3570阻抗分析儀

發布時間:2010-06-23

產品特性:

  • 一臺儀器就可以實現不同測量條件的高速檢測要求
  • 測量頻率4Hz~5MHz,測試電平5mV~5V的LCR電橋與阻抗分析儀合二為一

應用范圍:

  • 用于生產線
  • 用于研發


一臺儀器就可以實現不同測量條件的高速檢測要求

即將發售的阻抗分析儀IM3570是測量頻率4Hz~5MHz,測試電平5mV~5V的LCR電橋與阻抗分析儀合二為一的儀器。因為對應不同測量條件都能高速連續測量,所以在需要使用眾多儀器檢查的生產線上,僅IM3570一臺便可實現。

壓電元件的共振特性的測量
通過頻率掃頻測量共振頻率和當時的阻抗值,利用比較功能判別是否合格。另外,通過連續測量的功能,1KHz的 C值測量(LCR電橋)和頻率掃頻測量都能在這一臺儀器上實現。

功能高分子電容等的C-D值和低ESR測量
能夠連續測量功能性高分子電容的C-D值以及低ESR(100kHz)
與之前的產品(3522-50,3532-50)相比,低阻抗測量時的絕對精度和反復精度都提升了1位。

電感(線圈、變壓器)的DCR和L-Q測量
連續測量L-Q(1kHz,CC1mA)和DCR,能在同一畫面上顯示數值。
通過掃頻測量,能夠用圖表來顯示頻率特性和電平特性。

阻抗分析儀IM3570的介紹

推薦用于生產線中的特點和功能

  • 按照不同測量條件進行連續測量

根據測量對象,1臺儀器可連續測量必須的多種測量條件。例如:可進行DCR(直流電阻)和L-Q的連續測量、以及C-D(120Hz)和ESR(100kHz)的連續測量。

  • 通過高速測量加快檢查速度

縮短測量時間、實現最快2ms(1kHz)、1ms(100kHz)。和日置以往產品(代表值5ms)相比,大幅提高了速度,從而有利于增加檢查數量。

  • 和以往產品相比,反復精度提高了1位

和以往產品相比,將低阻抗測量時、高頻測量時的反復精度提高了1位。在提高了測量值的可信度的同時,可縮小設置生產線的判斷標準的幅度。

  • 具備接觸檢查功能

利用4端子測量(僅低阻抗高精度模式時)、2端子測量的接觸檢查功能,可防止測量電極為接觸被測物的情況下測量。

  • 測量線可延長至4m

利用4端子的結構減小測量線的影響,以測量線長0/1/2/4m來保證精度。便于自動機的接線。

  • 可在內部發生DC偏壓

僅主機可外加并測量最大2.5V的DC偏壓??砂残臏y量鉭電容等有極性的電容。

  • DC~5MHz可使用的4端子探頭

4端子探頭L2000(選件)采用有利于特性阻抗50Ω和提高測量精度的4端子構造,是最適合于IM3570的探頭。


推薦用于研發的特點和功能

  • 頻率掃頻測量和電平掃頻測量

可對頻率特性(4Hz~5MHz)和電平特性進行掃描和測量。輕松把握特性。

  • 可廣范圍的改變測量條件

測量頻率4Hz~5MHz(5位分辨率)
測量電平5mVrms~5Vrms(1mVrms分辨率)

  • 觸摸屏設計,輕松操作

延續以往產品中操作簡單的觸摸屏設計。采用了彩色液晶面板,能夠清晰的顯示數據,還具備優良的操作性,從而提高作業人員的工作效率。

  • U盤

可將測量結果和設定保存至前端面板連接的U盤中。

  • PC控制和PC軟件

標配RS-232C、GP-IB、USB、LAN。
