R&S通用示波器:性能優異,性價比高

發布時間:2010-07-09

產品特性:

  • 500 MHz帶寬,5 Gsample/s的采樣率,8 Msample的采樣深度
  • 極低的固有噪聲、即使在最高靈敏度時仍具備的全帶寬測量
  • 配有無源和有源探頭

應用范圍:

  • 低時鐘率模擬和數字電路測試與調試

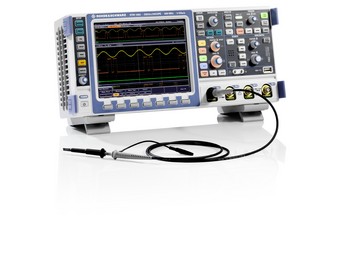

從產品研發到維修實驗室,羅德與施瓦茨公司的通用示波器R&S RTM都是任何測量任務的首選。500 MHz帶寬,5 Gsample/s的采樣率,8 Msample的采樣深度,使得該系列緊湊型示波器具有優異的性能。廣泛的應用范圍,使得它們成為低時鐘率模擬和數字電路測試與調試的理想選擇。極低的固有噪聲、即使在最高靈敏度時仍具備的全帶寬測量,確保了信號的高保真度和結果的可靠性。為了讓用戶全身心投入測試與測量任務,R&S RTM示波器最大限度的提供了操作方便性:控制單元(按鍵和顯示)按顏色編碼,扁平菜單結構和卓越的8.4英寸XGA TFT 彩色顯示屏。RTM結構緊湊,節省空間,在同類產品中體積最小、重量最輕。

羅德與施瓦茨公司的通用示波器R&S RTM為客戶提供合理的價格和優異的性能。該示波器提供精確的信號顯示、即便是長序列仍具有極高的時間分辨率,以及用于快速信號分析和方便操作的工具。噪聲極低的前端和A/D轉換器使得用戶即使在最小垂直分辨率也可以進行精確的測量。R&S RTM可以在沒有任何帶寬限制和軟件縮放的前提下提供1 mV/div的最大輸入靈敏度,因此可以提供極高的垂直分辨率。

R&S RTM示波器設計的最初理念就是符合每日工作的需要。RTM操作便捷,使用方便,這要?dú)w功于用顏色編碼的控制單元、扁平的菜單結構和常用功能的專用按鍵。通過出色的、高分辨率的8.4英寸顯示屏,用戶可以看到最小的信號細節。對信號進行詳細評估的分析工具很容易被找到,而快速測量(QuickMeas) 功能使得只需一次按鍵就可以在當前信號波形上顯示主要測量值,包括正峰值電壓、負峰值電壓、上升時間、下降時間和均值電壓等。并且測試結果持續更新??s放功能、事件標記、光標測量、FFT功能、模板測量和溫度顏色等都有助于排查故障。

R&S RTM示波器還配有無源和有源探頭。除了出色的測量性能之外,有源探頭還有兩個創新點:一是探頭上的微型按鈕,可以預設成各種功能來直接控制示波器;二是探頭電壓表(R&S ProbeMeter),探頭內集成的電壓表可以用來精確測量直流電壓。無論示波器基本單元的通道如何設置,該電壓表都可以快速檢測供電電壓或者操作點的電壓。

羅德與施瓦茨公司現在可以為客戶提供測量帶寬500 MHz,2通道和4通道的示波器R&S RTM,以及與其配套使用的無源和有源探頭。
