- 能提供信號分析和頻譜測量的全部功能
- 測試速度較業界同類頻譜儀快多達5倍
- 在用戶指定的頻點附近檢測輸入頻譜
- 能在高至40 MHz帶寬內無縫地捕獲射頻信號
- 電子測試、測量

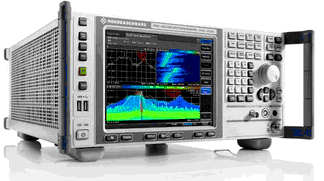

R&S FSVR 實時頻譜儀是業界第一款將完整的信號分析、頻譜測量功能與實時頻譜分析功能完美結合的測試儀表。在實時頻譜儀模式下，R&S FSVR能輕松地檢測各種偶發、超短瞬變信號。無論是研發LTE、WiMAX™、WLAN、 Bluetooth® 和RFID等民用通信系統，還是開發雷達和跳頻通信等射頻系統，F(xiàn)SVR的無死區實時檢測能力都成為其獨特的優勢。由于R&S FSVR是在R&S FSV的基礎上設計的，因此能提供信號分析和頻譜測量的全部功能，并且測試速度較業界同類頻譜儀快多達5倍。
傳統頻譜儀可在整個輸入頻段上通過頻率掃描方式檢測未知信號，與此相比實時頻譜儀在用戶指定的頻點附近檢測輸入頻譜。實時頻譜儀可在指定頻段內快速、無縫捕獲信號并顯示其頻譜，檢測各種超短瞬變信號和低概率偶發信號，例如實時頻譜儀能高速、輕松地分析頻率源頻率變化或數字開關切換的過程。
頻譜和網絡分析儀部門的主管Josef Wolf 說：“使用傳統掃描式頻譜儀查找偶發型故障的根源往往是非常困難且耗時的。因此我們擴展了R&S FSV信號和頻譜分析儀的功能，開發出新的R&S FSVR。在R&S FSVR平臺上，用戶可以在擁有實時頻譜分析功能的同時也可獲得R&S FSV各種優點，如無與倫比的測試速度、極高的靈敏度和種類繁多的測試功能。”
在實時頻譜模式下，R&S FSVR能在高至40 MHz帶寬內無縫地捕獲射頻信號，并以每秒250,000頻譜計算速度計算并圖形化地顯示測試結果。R&S FSVR提供了多種顯示模式和測量功能方便用戶直觀、精細地分析測試結果。
在余輝模式下：R&S FSVR能在用戶指定的時間范圍內（保持周期）以顏色深淺的方式顯示信號頻率和幅度出現的概率分布。該功能讓用戶可直觀了解信號隨時間變化過程，如觀測高速跳頻工作的發射機的頻率跳變，也可觀測短時幅度變化過程，而采用傳統分析儀對于這類測試需求往往是無能為力。
瀑布圖功能在時域軸上顯示信號頻譜分布。對于試圖發現間歇性干擾信號的研發人員，頻段內的實時頻譜監測功能是非常實用的。用戶也可在許多無線傳輸測試中使用該功能，在這些無線傳輸標準中發射頻率經常都是跳變的，如RFID和Bluetooth®。通過R&S FSVR，用戶可輕松地跟蹤這種頻率變化與衡量發射機性能。
R&S FSVR為測試偶發信號特別設計了頻率觸發方式。頻率模板觸發（FMT）將對預定義的頻譜事件產生觸發響應。R&S FSVR將分析每一個頻譜樣本并與預定義的頻譜模板相比較。該功能可用于捕捉射頻發射機的偶發干擾信號或瞬時頻率變化。用戶既可通過R&S FSVR觸摸屏快速定義頻率觸發模板，也可選擇由FSVR自動產生頻率觸發模板。
當R&S FSVR工作在非實時模式下時，它也可當一臺通用的信號和頻譜分析儀使用，能提供通用的R&S FSV所能提供的所有測試功能和所有用于測量射頻參數和數字調制信號的選件。R&S FSVR也支持所有移動通信標準，如GSM/EDGE, WCDMA, TD-SCDMA, WLAN, WiMAX™ 和LTE。超過每秒1000次掃描的測試速度，使 R&S FSV比業界其他的頻譜和信號分析儀快五倍以上。
