Molex推出引腳兼容的154電路連接頭和32及112電路焊接頭

發布時間:2011-05-05 來源:EDN CHINA

產品特性:
  • 120 x 0.635mm (0.025英寸) 信號引腳
  • 24 x 1.50mm (0.059英寸) 端子
  • 10 x 2.80mm (0.110英寸)電源引腳
應用范圍:
  • 發動機控制單元(ECU)/自動變速箱/懸掛控制器和電氣泊車制動
  • 農業設備

Molex公司擴展其CMC連接器系列,推出一款引腳兼容的154電路連接頭,以及32和112電路焊接頭。新產品專門針對高傳導性應用和嚴苛環境應用而設計,是用于汽車和運輸行業動力傳動應用的業界標準接口,應用包括發動機控制單元(ECU)、自動變速箱、懸掛控制器和電氣泊車制動。

對于新推出的154電路引腳兼容連接頭及32和112電路焊接頭,Molex全球產品經理Selvan Wilhelm評論道:“客戶將CMC標準版與電源版連接器用于插配,能夠在汽車和商用車輛的中、高、低電流線至板應用中實現高成本效益模塊化混合連接系統。”

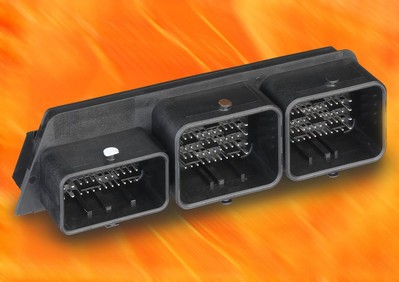

相比傳統的按壓連接安裝過程,客戶可從Molex帶有引腳兼容端子的154電路、三插槽直角連接頭的無焊接工藝中獲益,不但能夠提高生產效率,更能降低裝配成本。154電路連接頭使用120 x 0.635mm (0.025英寸) 信號引腳, 24 x 1.50mm (0.059英寸) 端子和10 x 2.80mm (0.110英寸)電源引腳,支持大型 ECU等大電流應用。Molex 154電路連接頭配備的導板采用精密穩健的設計,可以保護5行端子,并確保定位,同時可承受高達 10G的強振動,因而是農業設備等常見重型應用的理想選擇。

新推出的 32電路、單插槽直角連接頭帶有焊接端子,非常適合小型動力傳動應用,以及液壓和電子懸掛控制器。此外,112電路、三插槽直角連接頭也帶有焊接端子,是任何需要較多電路數目的 ECU 應用的理想選擇。這兩款連接頭均由具有抗水解性(hydrolytically stable)和高阻燃性的 V0 塑料材料制造,適用于環氧粘膠,因而是密封應用的理想選擇。
