Diodes推出操作運行溫度低于大型封裝器件的MOSFET用于消費電子

發布時間:2011-05-30

新品特性:
  • 僅占用0.6平方毫米的PCB面積
  • 其結點至環境熱阻(ROJA)為256ºC/W
應用范圍:
  • 超薄便攜式消費電子產品

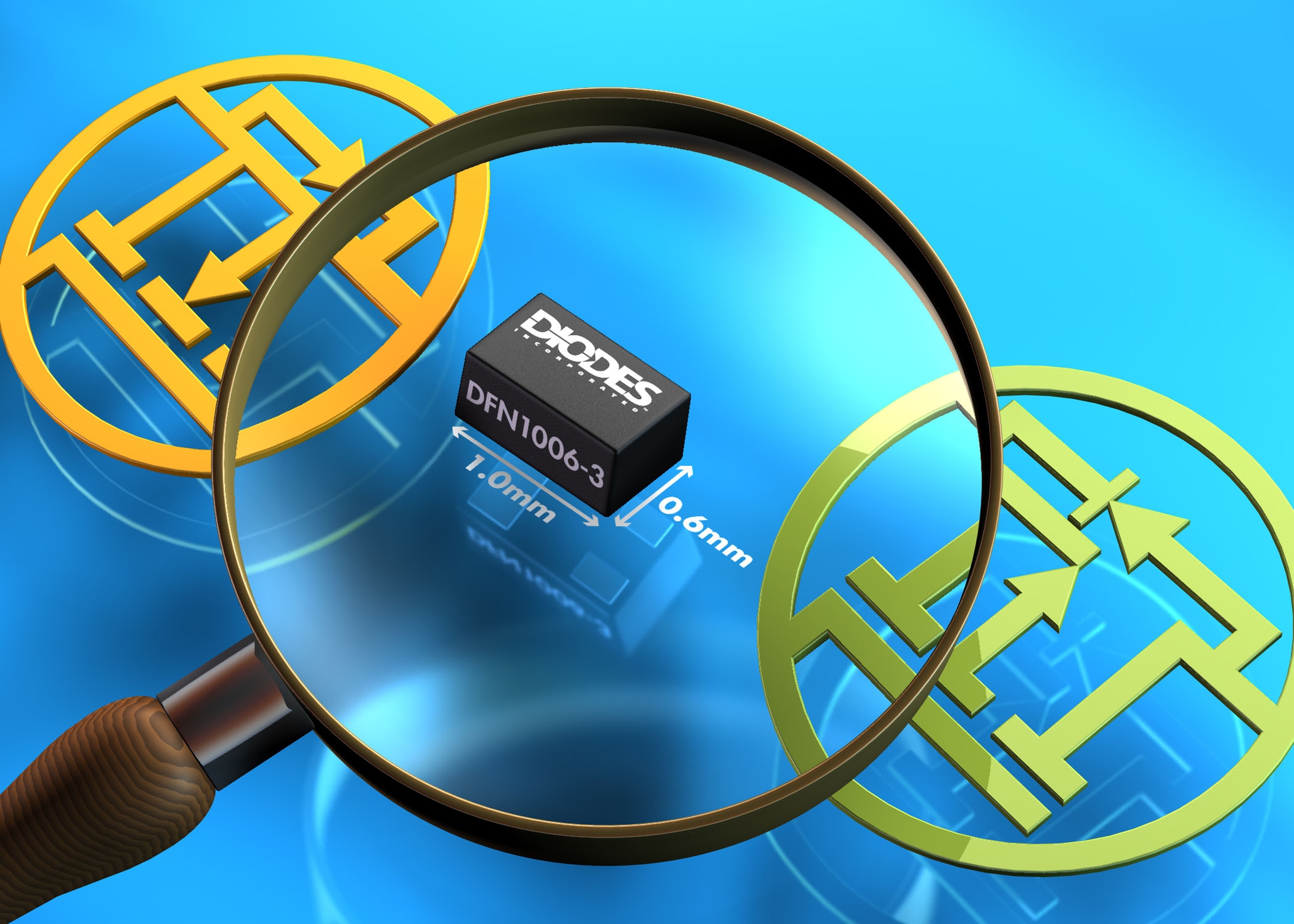

Diodes公司推出一系列采用超小型DFN1006-3封裝的高性能MOSFET產品線。該封裝僅占用0.6平方毫米的PCB面積,較同類SOT723封裝器件節省一半以上的占板空間,其結點至環境熱阻 (ROJA) 為256ºC/W,在連續條件下功耗高達1.3W,而同類產品的功耗則多出一倍。

因此,該MOSFET的運行溫度更低,并可節省空間,加上離板高度僅為0.4毫米,尤其適用于超薄便攜式消費電子產品,包括平板電腦及智能手機。Diodes 率先提供額定電壓為20V、30V及60V的N溝道和P溝道器件,這些器件可用于多種高可靠性的負載開關 (load switching)、信號轉換 (signal switching) 及升壓轉換 (boost conversion) 應用。

例如,額定電壓為20V的DMN2300UFB4 N溝道MOSFET的導通電阻僅為150mΩ,比同類解決方案低一半以上,有助于大幅減少傳導損耗和功耗。而P溝道、20V 的DMN2300UFB4可提供類似的同類領先性能。這兩款MOSFET同時具備較高的靜電放電額定值 (ESD Rating),分別為2kV和3kV。
