產品特性：

• 高效率、多通道、穩定
• ±2.0% 的LED電流匹配
• 隨溫度變化的可編程 LED 電流降額

應用范圍：

• 適用于汽車、航空電子設備、HDTV 和工業顯示器應用

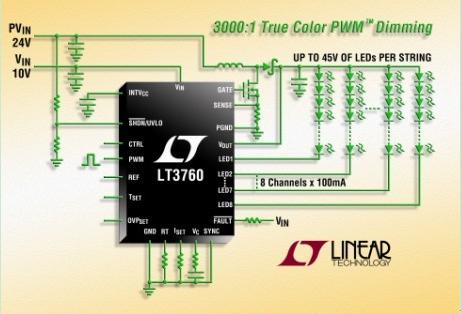

凌力爾特公司 (Linear Technology Corporation) 推出8通道LED驅動器LT3760，該器件采用一個升壓型DC/DC控制器，每個通道能驅動高達45V的100mA LED 串。其內部60V、1MHz DC/DC升壓型控制器設計成面向多達80個白光LED的恒定電流LED驅動器。LT3760用一個12V輸入可以驅動8個通道，每通道多達10個串聯的100mA 白光LED，同時提供超過92% 的效率。其多通道能力使該器件非常適用于中型和大型TFT-LCD背光照明應用。其6V至40V 的輸入電壓范圍使該器件非常適用于汽車、航空電子設備、HDTV 和工業顯示器應用。

LT3760提供±2.0% (典型值為±0.7%) 的LED電流匹配，以確保一致的顯示器亮度。通過使用 True Color PWMTM (真正彩色PWM) 調光，可以獲得高達3000:1 的調光比?？删幊痰?00kHz至1MHz 固定頻率工作和電流模式架構在寬電源和輸出電壓范圍內提供穩定工作，同時最大限度地減小外部組件尺寸。另外，開關頻率可同步至外部時鐘。其耐熱增強型TSSOP-28封裝為大多數LED背光照明應用提供一個占板面積非常緊湊的解決方案。

LT3760用一個外部N溝道MOSFET開關提供一個升壓模式恒定電流源。不過，甚至在VIN 超過 VOUT 時，LT3760 仍會繼續準確地調節LED電流。內部升壓控制器用一個自適應反饋環路驅動多達8 個通道，而每通道具有10個100mA的LED，以調節輸出電壓至略高于所需的LED電壓，從而確保最高效率。如果任何一個LED串遇到了開路故障，那么LT3760會繼續調節已有LED串，并向FAULT報警引腳發送信號。如果需要更大電流的LED，那么可以合并多個LED串，從而使LT3760 驅動多達4個通道，而每通道具有10個200mA的LED，或驅動多達兩個通道，而每通道具有10個400mA 的LED。其它特點包括基于結溫和LED 溫度的可編程LED電流降額以及所有LED串都斷接時的可編程輸出電壓限制。

LT3760EFE 采用耐熱增強型28 引線TSSOP封裝，以1,000 片為單位批量購買，每片價格為4.25 美元。工業級版本LT3760IFE經過測試，保證在-40°C至125°C的工作結溫范圍內工作，千片批購價為每片5.00 美元。所有版本都有現貨供應。

LT3760性能概要：
　　•高達 45V 的 100mA LED、8 通道 LED 驅動器
　　•寬輸入范圍：6V 至 40V
　　•20mA 時 ±2.0% 的 LED 電流匹配 (典型值為 ±0.7%)
　　•高達 3000:1 的 True Color PWM 調光范圍
　　•單個電阻器設定 LED 電流 (20mA 至 100mA)
　　•甚至在 PVIN > VOUT 時 LED 電流仍然是穩定的
　　•輸出適應 LED VF，以實現最高效率
　　•面向 LED 串開路的故障標記 + 保護
　　•面向 LED 引腳至 VOUT 短路的保護
　　•并聯通道以實現更大的 LED 電流
　　•隨溫度變化的可編程 LED 電流降額
　　•具可編程遲滯的準確欠壓閉鎖門限
　　•可編程頻率 (100kHz 至 1MHz)
　　•可同步至外部時鐘
　　•耐熱增強型 28 引腳 TSSOP 封裝
