ROHM半導體“全SiC”功率模塊開始量產

發布時間:2012-03-26

新聞事件:
  • ROHM半導體“全SiC”功率模塊開始量產
事件影響:
  • 該產品開關損耗降低85%,大幅減少了工業設備等的功率損耗
日本知名半導體制造商羅姆株式會社(總部:日本京都市)推出的“全SiC”功率模塊(額定1200V/100A)開始投入量產。該產品的內置功率半導體元件全部采用SiC(Silicon Carbide:碳化硅)構成。

此產品安裝在工業設備和太陽能電池等中負責電力轉換的變頻器、轉換器上,與普通的Si(硅)材質的IGBT模塊相比,具備以下優勢,有效解決了世界能源和資源等地球環境問題。

  • 開關損耗降低85%
  • 與傳統的400A級別的Si-IGBT模塊相替換時,體積減小約50%
  • 損耗低,因此發熱少,可減小冷卻裝置體積,從而可實現設備整體的小型化


本產品計劃在羅姆總部工廠(京都市)從3月份下旬開始量產、出貨。

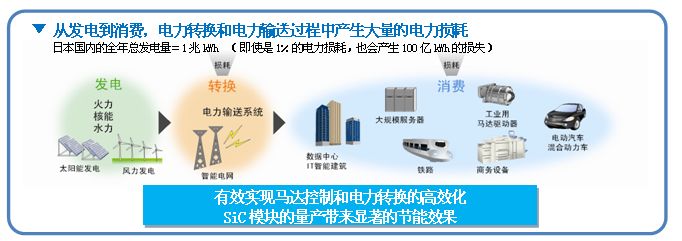

近年來,在工業設備和太陽能電池、電動汽車、鐵路等電力電子技術領域,與Si元件相比,電力轉換時損耗少、材料性能卓越的SiC元件/模塊的實際應用備受期待。

根據估算,將傳統的Si半導體全部替換為SiC后的節能效果,僅在日本國內就相當于4座核電站的發電量※2,因此,各公司都已強化了相關研究開發。在這種背景下,羅姆于2010年在世界上率先成功實現了SiC-SBD和SiC-MOSFET兩種SiC元件的量產,在行業中遙遙領先。

與此同時,關于“全SiC”模塊,即所內置的功率元件全部將Si替換為SiC,多年來,雖然全世界的制造商多方試制,但在可靠性上存在諸多課題,一直無法實現量產。


此次,通過羅姆開發出的獨創的缺陷控制技術和篩選法,使可靠性得以確保。另外,針對SiC制備過程中特有的1700℃高溫工序,為了防止其發生特性劣化,羅姆開發了控制技術,于世界首家確立了“全SiC”功率模塊的量產體制。

內置最先進的SiC-SBD和SiC-MOSFET兩種元件,與傳統的Si-IGBT模塊相比,可以將電力轉換時的損耗降低85%。另外,與IGBT模塊相比,在10倍于其的頻率-100kHz以上的高頻環境下工作成為可能。該產品的額定電流為100A,通過高速開關和低損耗化,可以與額定電流為200~400A的Si-IGBT模塊進行替換。

不僅如此,通過設計和工藝的改善,羅姆還成功開發出散熱性卓越的模塊。替換傳統的400A級別的Si-IGBT模塊時,體積可減小約50%。由于損耗低,因此發熱少,可減小外置的冷卻裝置體積,從而非常有助于設備整體的小型化。

羅姆將以SiC為首的功率元件事業作為發展戰略之一定位,今后,加強實現更高耐壓、更大電流的SiC元件/模塊的產品陣容的同時,不斷推進完善SiC 溝槽式MOSFET和SiC-IPM(智能電源模塊)等SiC相關產品的陣容與量產化。

<特點>

1) 開關損耗降低85%

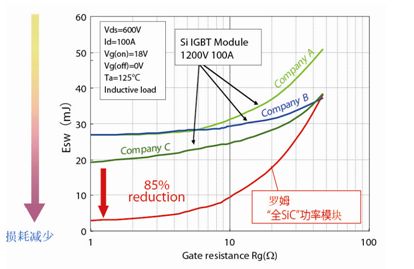

內置了最先進的SiC-SBD與SiC-MOSFET的“全SiC”模塊,與傳統的Si-IGBT相比,開關損耗可降低85%。
[page]


2) 實現小型、輕薄封裝

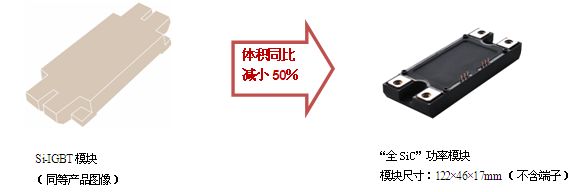

通過設計和工藝改善,成功開發出散熱性卓越的模塊。大大有助于設備的小型化需求。



<電路圖>

<術語解說>

?IGBT(Insulated Gate Bipolar Transistor的簡稱)
絕緣柵雙極晶體管。給柵極安裝了MOSFET的雙極晶體管。

?MOSFET(Metal-Oxide-Semiconductor Field Effect Transistor的簡稱)
金屬-氧化物-半導體場效應晶體管,是FET中最被普遍使用的結構。作為開關元件使用。

?SBD(肖特基勢壘二極管Schottky Barrier Diode 的簡稱)
使金屬和半導體接觸從而形成肖特基結,利用其可得到整流性(二極管特性)的二極管。具有“無少數載流子存儲效應,高速性能卓越”的特點。
