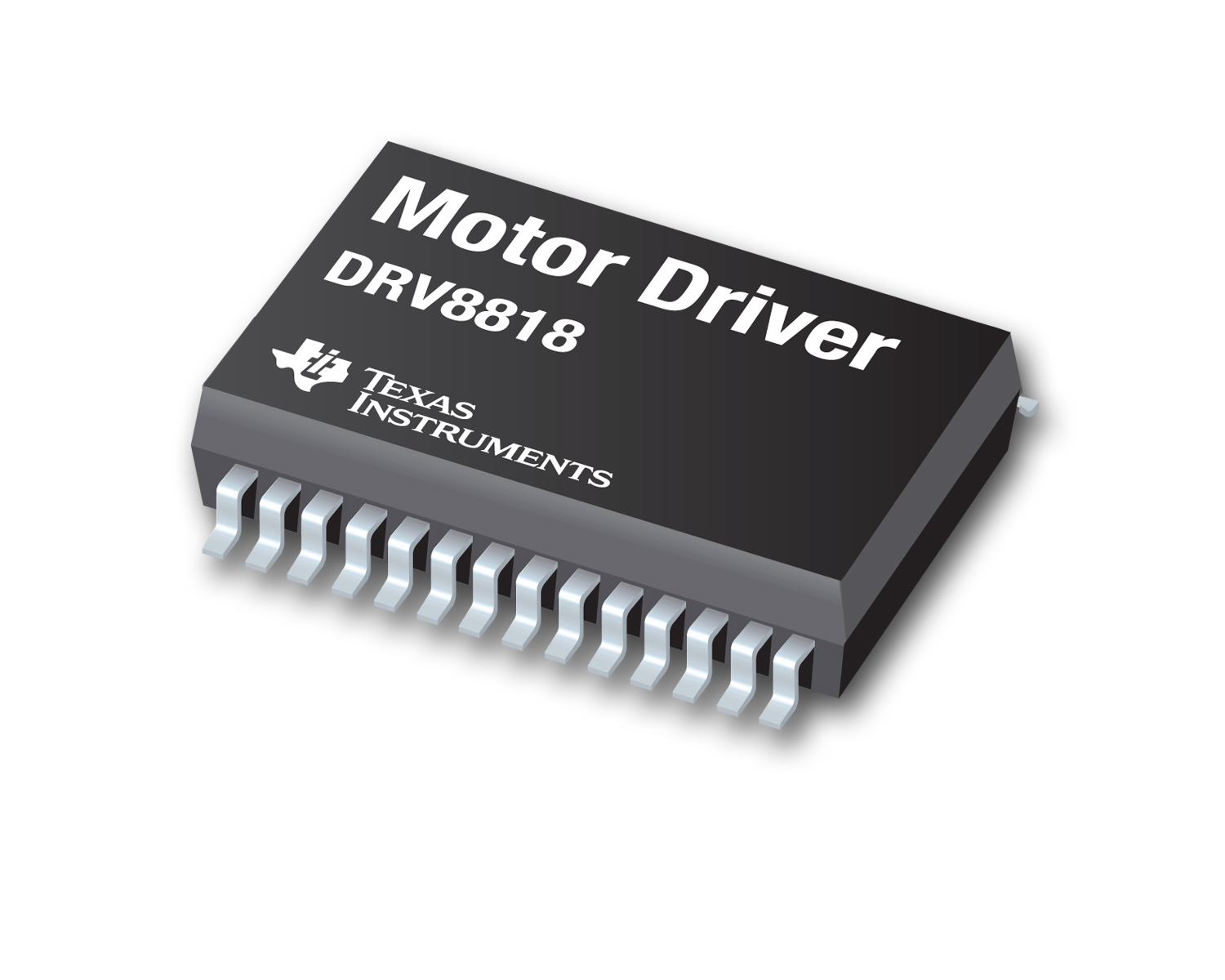

DRV8818:德州儀器推出新款步進電機驅動器

發布時間:2012-04-19

產品特性:

  • 150 毫歐低側與 220 毫歐高側的典型 RDS(ON) 可提高效率
  • 與支持更低電流系統的1.9 A  DRV8811 兼容
  • 可提高散熱性、系統可靠性與效率,并縮小板級空間
  • 采用 10 毫米 x 6 毫米 HTSSOP 封裝

適用范圍:

  • 工業、醫療及消費類應用


日前,德州儀器 (TI) 宣布推出一款運行散熱性能比實力最接近的競爭產品高 30% 的 2.5 A 步進電機驅動器。該高集成 DRV8818 支持低 RDS(ON),可提高散熱效率,縮小電路板級空間,抑制環境溫度升高。該器件可提高系統可靠性與效率,充分滿足紡織制造、泵、輕工業自動化以及打印機等工業、醫療及消費類應用對電機性能的需求。

DRV8818 的主要特性與優勢

• 優異的散熱性能:150 毫歐低側與 220 毫歐高側的典型 RDS(ON) 可提高效率,降低環境及電路板溫度,提高系統可靠性;
• 可配置電機性能:高靈活衰減模式與定時參數減少可感應噪聲與振動,提高系統穩定與性能;
• 內建微步進技術:集成型分度器簡化電流調節,支持全、半、四分之一與八分之一微步進,帶來更順暢的運動軌跡;
• 穩健、可靠、全面的保護:過流、過溫、貫通以及欠壓鎖定等高級片上保護功能提高系統可靠性與制造產量;
• 引腳對引腳兼容:與支持更低電流系統的1.9 A  DRV8811 兼容,通過同一設計支持電流可擴展性。

工具與支持

DRV8818EVM 評估板現已開始供貨,其豐富的特性包括:
• 支持開盒即用的預編程 MSP430 微控制器;
• 支持加速、減速以及運動配置的高級用戶界面;
• 可調節電壓參考、衰減比例、消隱時間以及關斷時間的板載電位計;
• 可通過測試頭獲得控制及狀態信號。

封裝供貨情況

采用 10 毫米 x 6 毫米 HTSSOP 封裝的 DRV8818 電機驅動器現已開始供貨。
