導言：電子市場日新月異，高質感的用戶體驗是每個電子品牌不懈追求的目標。島津最新推出的X射線檢查裝置，在醫療儀器方面，將用戶體驗做到了完美。直觀的用戶界面，縮放自如的操作方式，緊湊精巧的外形設計，無一不從用戶角度出發，先進的節能理念更符合時下環保需求。

SMX-800實現了真正的高通量高效處理，直觀易用，操作簡單，更加節能環保

全球分析儀器、醫療儀器等各種科學計測儀器領先專業公司島津制作所日前宣布，推出全新微焦點X射線檢查裝置SMX-800，用戶用指尖輕觸即可實際感受到真正的高通量高效處理能力，實現了易用性、高可靠性、優異節能設計、環保措施及堅固耐用的完美結合。



島津SMX-800是實現高效率現場品質管理的理想選擇，該裝置采用觸摸屏顯示及控制桿，具有直觀式用戶界面，且全新設計了高速載物臺，大大減少了檢查所需的程序及花費的時間，操作人員可以簡單迅速地觀察、檢測到基板及電子零部件內部的細微缺陷。

實時檢測，操作直觀

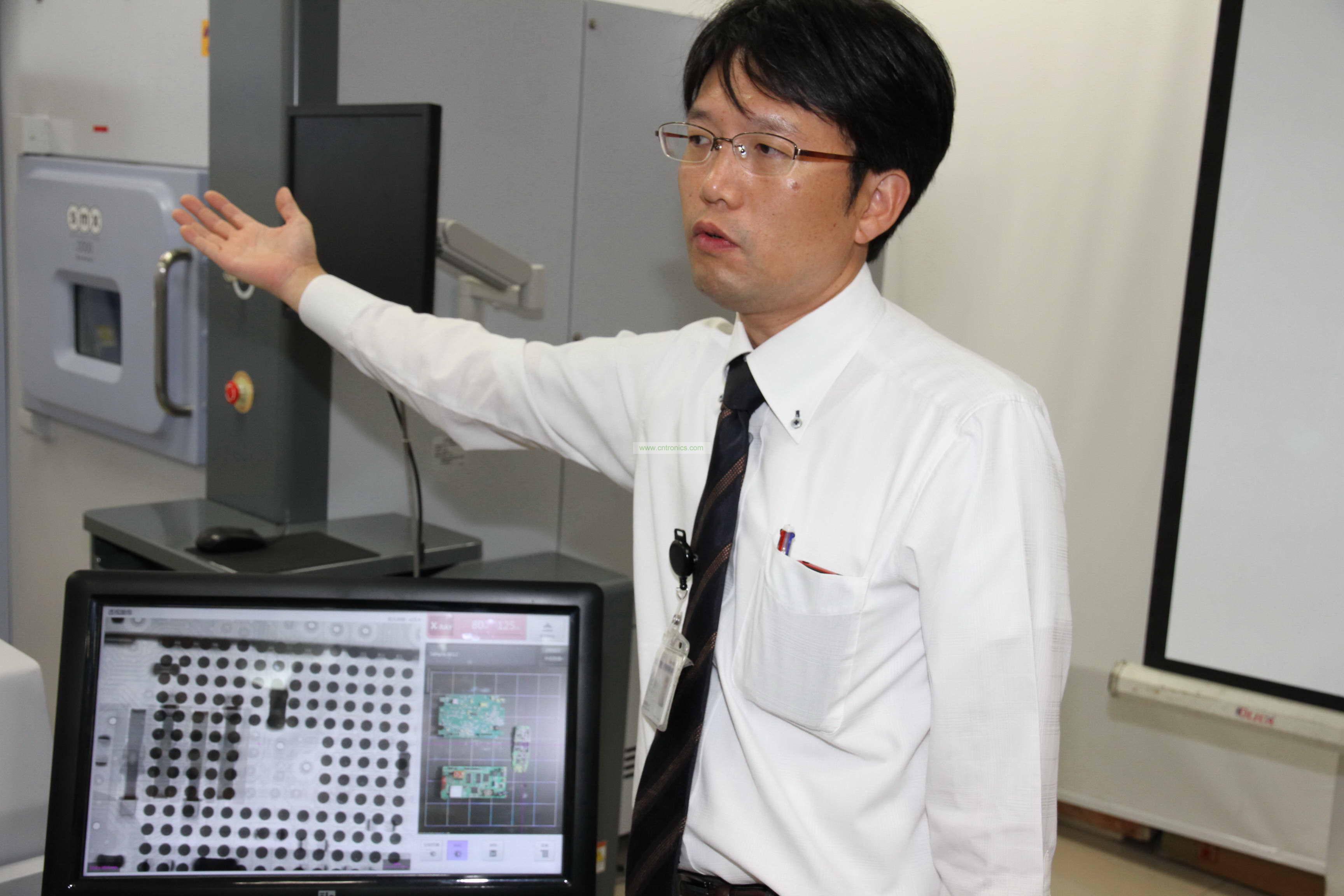

島津SMX-800的最大特點是操作直觀、使用簡便。其顯示器采用22英寸大型觸摸屏，用手指輕輕觸摸，即可直接完成定位、擴大、縮小等各種操作，任何人都可以立刻掌握操作方法，進而提高了使用效率。例如，在具體使用中，從左到右拖拽透視圖像顯示區域，即可使拖拽范圍擴大覆蓋顯示區域；從左到右拖拽，可按一定倍率進行縮小。


SMX-800具有提高檢查效率的各種便利功能。教學功能可根據事先注冊檢查點反復高效地檢查同樣的樣品；僅通過外觀圖像上指定的攝影范圍就可拍攝出最合適的全景圖像；步進功能便于檢查排列成網格狀的樣品，可設定遞進距離和反復次數、橫豎移動方向，使載物臺按方格狀反復進行步進移動；預設功能可簡單預先注冊觀察位置與觀察條件和攝影條件；為便于查看測量結果，還可以用一覽表的形式顯示計量結果，便于確定不良點所在的位置。

另外，AGC功能可配合各種情況設定最適當?shù)挠^察條件，即使條件變化多樣，也可即時設定適當?shù)牧炼葘Ρ?，觀察指定的范圍。在定位方面，直接用手指觸摸寬大的透視圖像顯示區域，即可輕松確定位置。外觀圖像顯示區域可通過寬大的顯示區域直觀把握正在觀察的點及觀察視野。與透視圖像顯示區域一樣，只需用手指觸摸，即可輕松確定位置。中心位置確定也很簡單，只要點擊透視圖像顯示區域，點擊位置即成為顯示區域的中心。

[page]
步驟簡單，快速檢查

SMX-800使用步驟簡單，初次使用者也可簡單操作。由于采用了高速化新結構，全新設計的高速移動載物臺機構可在短時間內移動到目標觀察位置。從放置樣品到快速移動到要觀察的位置，最大限度簡化了檢查程序，大大縮短了檢查時間。

在實際操作中，第一步是樣品更換，只需按壓樣品更換按鈕，即可停止X射線照射，解除正面門的電磁鎖；同時，載物臺自動移動到便于更換樣品的位置，放置樣品簡單易行，4秒內即可完成。第二步是開始檢查，關上門，輕輕點擊開始按鈕，裝置將自動發射X射線，同時拍攝載物臺全景外觀圖像，3秒內即可完成；第三步是定位，在拍攝的外觀圖像上輕輕點擊，大體對準位置，然后輕輕點擊透視圖像，即可到達目標觀測點，從而實現高速載物臺的輕松定位，4秒內即可完成。

精巧設計，功能齊全

SMX-800緊湊精巧，搬運方便，不受放置場地限制。其控制器使用3軸控制桿，單手即可完成透視圖像定位、擴大縮小等操作。根據控制桿的傾斜方向，透視圖像可隨之移動、旋轉或擴大縮小；操作量不同，移動速度也不一樣，完全硬件控制可實現良好應答，輕松控制載物臺。這樣，所有作業均可在手所觸及的范圍內完成，實現最短路徑，杜絕了不必要的時間浪費。

為了確保安全，SMX-800發射過程中使用正面門的電磁鎖鎖緊正面門，其聯鎖機構可在門處于打開狀態時停止X射線發射及載物臺動作。優異的節能設可在節電模式啟動時，在一定時間過后自動停止X射線發射及關閉電源，待機功耗可減少30％以上。在環保方面，在X射線防護能力不變的前提下，大幅減少了迄今為止在防護箱中使用的鉛，與公司既有產品相比減少了95％以上。在可靠性方面，利用PC系統保護功能有效防止病毒感染造成的非法保存、瞬間停止等，避免系統崩潰，實現硬盤保護。

圖像鮮明，應用廣泛

島津制作所技術負責人表示：“SMX-800是一款圖像鮮明、應用廣泛的微焦點X射線檢查裝置。其失真修正和濃度補償功能使圖像更加鮮明，沒有失真，分辨率可達10微米。而且它也充分彰顯了島津制作所一直以來的節能保護理念。”

SMX-800可用來確認BGA芯片的各種貼裝不良情況，如短路、錫球變形、虛焊等；還可確認各種樣品內部的狀態，如連接器電源、微動開關、SD卡、焊線、LED指示燈、晶振、引線接合、電容器、鋰離子電池、手機用小型馬達、光電耦合器等。

上市時間

全新島津微焦點X射線檢查裝置SMX-800現已面向全球發售。
