1 前言
壓控晶體振蕩器（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器。VCXO主要由石英諧振器、變?nèi)荻O管和振蕩電路組成，其工作原理是通過控制電壓來改變變?nèi)荻O管的電容，從而“牽引”石英諧振器的頻率，以達到頻率調制的目的。VCXO大多用于鎖相技術、頻率負反饋調制的目的。VCXO大多用于鎖相技術、頻率負反饋系統及頻率調制，已是通信機、移動電話、尋呼機、全球定位系統（GPS）等眾多電子應用系統必不可少的關鍵部件。
VCXO允許頻率控制的范圍比較寬，牽引度一般為（±35～±50）×10－6，實際可達±200×10－6。
隨著現代無線通信系統向高頻、寬帶、便攜式方向發展，要求VCXO具有高頻、高性能、頻率范圍寬、線性度好、頻率穩定度優、頻率牽引誤差小、噪聲低和封裝尺寸小等特性。世界上各先進國家競相開發與生產高水平的產品來滿足日益增長的市場需求。表1為美國十大著名VCXO廠商生產的VCXO品種、性能和價格1。
VCXO技術規范中列有多項性能參數。這些參數往往是相互關聯的。我們不能一味追求某些參數的高指標而忽視由此引起的其它參數的劣化。例如，VCXO允許的頻率控制范圍就是有限制的。一般來說，如果要求VCXO有較大的牽引度，則它在工作溫度范圍內的頻率穩定度就較差。反之，如果對頻率穩定度要求高，就很難得到較大的牽引度（>±200×10－6）。因此，正確了解VCXO的技術規范和使用要求，對于在設計上用好這種器件是很關鍵的。下面我們將介紹VCXO電參數的特點和選用時應注意的問題。
2 VCXO的確定
首先，要弄清楚具體應用場合是需要VCXO，還是一般的振蕩器。當設計人員希望通過外加控制電壓來對振蕩器的頻率作小范圍的調諧時，就應選用VCXO器件。我們把這種振蕩器調諧稱為牽引度（pullability）。牽引度用10－6數量級表示。VCXO牽引度的典型值為±50×10－6～±200×10－6，要得到這種范圍的牽引度，VCXO產品一般采用標準圓形石英晶體。為了滿足牽引度范圍大的要求，設計上須用大尺寸晶體（直接0.25英寸～0.35英寸）。此外，如果要得到大范圍的牽引度，VCXO產品的晶體應是基模晶體。
3 頻率穩定度要求
VCXO用石英晶體作頻率控制元件，其振蕩頻率在工作溫度內是穩定的。當我們對VCXO進行調諧時，振蕩頻率會發生改變；但偏離標稱頻率的各個頻率值在工作溫度范圍內同樣是穩定的。必須注意，對于一個給定的頻率而言，頻率穩定度要求越高，要得到大范圍的牽引度就越困難。采用硅解決方案，不能獲得良好的頻率穩定度。這是因為硅存在顫動噪聲和相位噪聲所致。VCXO采用了石英晶體，頻率異常穩定，是目前最好的頻率控制器件。

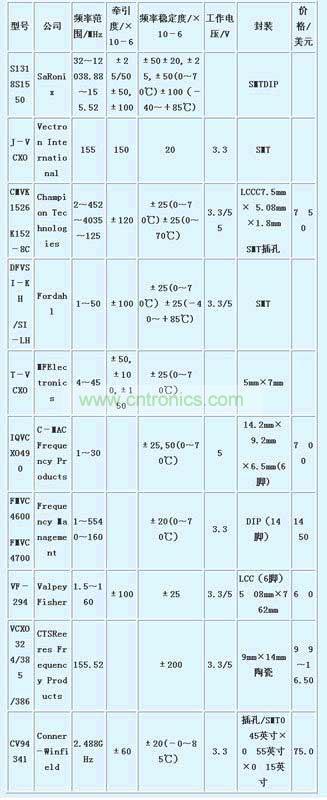

表1美國VCXO性能
[page] 4 電壓調諧與頻率變化的關系
VCXO的頻率偏移值同加在其調諧電路上的控制電壓的大小有關。VCXO標稱頻率對應的調諧電壓規定為VCC（電源電壓）的一半。VCC為5V的VCXO，控制電壓為2.5V時就產生中心頻率?？刂齐妷簽椋?.5～4.5）V的VCXO，其頻率變化曲線的斜率為正。也就是說，當控制電壓從2.5V上升為4.5V時，振蕩器的頻率將增大；當控制電壓從2.5V降為0.5V時，振蕩器的頻率將減小。振蕩器的頻率隨控制電壓變化的特性，往往用調諧靈敏度這一物理量來描述。調諧靈敏度用單位10－6/V表示。如果VCXO的牽引度為±100×10－6，控制電壓范圍為（0.5～4.5）V，則其調諧靈敏度等于50×10－6/V。要求控制電壓沒有噪聲或其它可能引起振蕩器頻率和輸出波形特性發生突變的瞬態過程，這一點很重要。為把噪聲減至最小，經常采取的措施是在電路板上把模擬信號與數字信號分別接地。
5 相位噪聲和調制
一切振蕩器都有一些振幅調制噪聲和相位調制噪聲。VCXO的相位噪聲要受振蕩器電路結構和石英晶體的影響。VCXO電源的瞬態過程或波紋產生的調制還會使它的相位噪聲性能惡化。相位噪聲的均方根值是由相位噪聲頻譜在給定帶寬內求積分而推算出來的。相位噪聲是根據頻率相對于中心頻率的偏移量來界定的，用單位dBc/Hz表示。鎖相環電路使用的大多數VCXO器件必須具有良好的相位噪聲特性。如果應用上對相應噪聲有嚴格要求，選用VCXO時就一定要規定相位噪聲允許的范圍。
6 線性度
VCXO振蕩頻率隨控制電壓變化的函數關系是非線性的。設計優良的VCXO，其頻率與控制電
壓的函數曲線接近直線，偏離直線的范圍控制在
±10％以內。一般來說，VCXO的牽引度越大，它的線性度就越差。大多數VCXO的頻率與控制電壓的函數曲線都具有正斜率而且是單調的。因此，當控制電壓增加時，牽引度就變大。
7 控制電壓端口的輸入阻抗和調制帶寬2
當以10kHz速率進行調制時，VCXO控制電壓端口的輸入阻抗通常在50kΩ以上。生產廠商受到空間窄小的約束，不能在VCXO輸入端口采取充分的濾波措施來改進它的調制帶寬和噪聲性能。VCXO典型的調制帶寬為直流至20kHz。調制頻率超過20kHz，VCXO輸出信號中可能會出現寄生響應。在某些場合，可以采取措施使輸入阻抗和調制帶寬滿足特殊需要。
8 絕對牽引范圍與標稱振蕩頻率偏移的關系
在工業上，定義VCXO牽引度的方法有兩種。一種方法叫做絕對牽引范圍（APR）。這種方法定義的牽引度考慮了VCXO各相關因素產生的所有頻率變化，因而給出的是總的牽引范圍。簡言之，APR定義的牽引度等于VCXO相對于標稱振蕩頻率的頻移同穩定性、電壓變化、負載變化和老化特性等因素引起的頻率變化之和。例如，一個APR為±100×10－6的VCXO，它所追蹤的源信號在各種規定的工作條件下具有的最大頻率偏移將為±100×10－6。
定義VCXO牽引度的第二種方法僅僅考慮相對于標稱振蕩頻率的頻率偏移。這種方法就沒有考慮總體穩定性或老化特性的影響。
9 頻率與價格的關系
VCXO采用基模晶體來獲得要求的牽引度值。對于30MHz以下頻率，VCXO運用標準圓形晶體設計。頻率超過30MHz后，標準基模晶體就很難制造。隨著頻率的增加，晶體變得越來越薄，制造過程中的操作也更加困難。在30MHz以上的頻率基模工作就需采用反向臺面晶體。反向臺面晶體制造技術是一種較新的技術，比傳統的標準晶體加工技術復雜。因此，高頻率產品的加工往往損耗也較大。一般來說，采用反向臺面晶體的高頻VCXO產品比使用標準圓形晶體的低頻VCXO產品價格貴。30MHz以上的VCXO產品價格較高也就不難理解了。
10 工作電壓與工作電流
VCXO的電源電壓及其允許的誤差范圍，常常同器件的額定電流或最大電流一起同時加以規定。隨著電源電壓的降低（例如3.3V），控制電壓值也將減小。借助這種較低的控制電壓很難獲得大范圍的牽引度。如果VCXO是用小晶體封裝在小型表面組裝外殼內制成的話，情況更是如此。
11 輸出要求
VCXO可提供適合TTL、ECL、CMOS等集成電路要求的多種輸出。設計人員要弄清楚設計的實際要求，只有這樣，才能為特定的應用選擇正確的輸出類型。
12 波形要求
VCXO還對對稱性、邏輯電平、上升時間、下降時間等波形參數作了規定?，F(xiàn)有VCXO產品可滿足TTL、ECL、CMOS等集成電路的波形參數要求。對上升時間、下降時間和對稱性要求十分嚴格時，要特別注意負載的大小和基準電平的高低，以免對廠商給出的參數值造成誤解。
