村田推出智能手機用超小型0603尺寸高頻片狀電感器

發布時間:2012-08-23 來源:電子元件技術網 責任編輯:echotang

導言:伴隨著智能手機等小型便攜式設備的多頻段、多功能、高功能化,安裝在電子設備中的元件的數量正在不斷增加,另一方面,隨著便攜式設備的更小型化,對于片狀電感的小型、薄型化的要求也逐漸增多。為實現元件的小型化和兼顧大電感值,村田制作所實現了0603尺寸世界最高電感值270nH的片狀電感器。

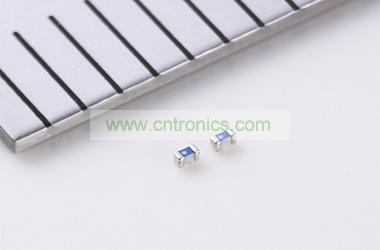

電感器


該電感器最適用于智能手機和手機等小型便攜式設備中的高頻電路、數字電視的調諧器等各種高頻電路。在超小型0603尺寸 (0.6×0.3×0.3mm) 的薄膜型高頻片狀電感器中,在原來對應0.6nH~120nH的產品以外加上了擴大電感值對應150nH~270nH (LQP03TN_02系列) 的產品陣容。

為了應對這些需求,村田利用公司獨創的最新微細加工技術,重新研究并設計了電感器的內部結構,制成最適合內部使用的線圈,開發出能夠獲得世界最高級的Q値并實現了在超小型0603尺寸的世界最高的電感值。將至今為止村田0603尺寸的高頻片狀電感器的電感值由0.6nH~120nH擴大到150nH~270nH,對提升電路設計的自由度作出了貢獻。并且,達到了電感值的允許偏差值為±5%。

產品有以下四種型號:LQP03TNR15J02、LQP03TNR18J02、LQP03TNR22J02、LQP03TNR27J02。
