TDk開發出1005尺寸主要應用于移動設備的積層帶通濾波器

發布時間:2012-10-23 責任編輯:rexliu

【導讀】TDK開發出可滿足智能手機、移動電話等移動設備的藍牙和無線LAN的2.4GHz頻段用1005尺寸積層帶通濾波器,實現小型化和薄型化。
隨著智能手機等移動設備的小型輕量化及高速高頻化,設備所搭載的電子元件也需要滿足小型、薄型、輕量化的要求。帶通濾波器是指僅通過某一特定頻率從而篩選出所需電氣信號的電子元件。

DK開發出可滿足智能手機、移動電話等移動設備的藍牙和無線LAN的2.4GHz頻段用1005尺寸積層帶通濾波器,并已開始量產,該產品通過采用低損耗導體材料,實現了諧振器的高Q*特性,進而通過陶瓷材料的薄層化及導電體的細線化,從原有的1608形狀(縱向1.6mm×橫向0.8mm)減少75%的體積,實現了1005形狀(縱向1.0mm×橫向0.5mm)大小,從而同時滿足了高特性與小型薄型化的要求。

該產品的使用溫度范圍為-40℃~+85℃,是用于移動設備的藍牙、無線LAN高頻電路中的元件。

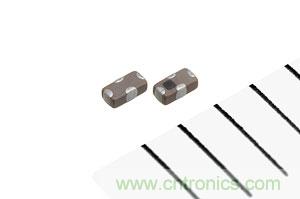

積層帶通濾波器
用語解釋

        * Q*:Quality factor。電路元件性能的表示值。在高頻電路中“Q值高”意味著頻率的選擇性好,電能損失小。

主要用途

        * 智能手機、移動電話等移動設備及模塊的藍牙、無線LAN RF接發電路

主要特點和長處

        * 與以往產品相比體積減少75%,實現小型化和薄型化以及與以往產品相同的濾波特性
        * 通過小型、薄型化,滿足減少封裝面積以及設備薄型化和模塊內置化的要求

主要特
品名 DEA102450BT-1278A1
頻帶[GHz] 2.4 – 2.5
特性電感值[ohm] 50 (標稱值)
插入損耗[dB] 2.5 max.
衰減量[dB] 25 min. (at 4.8-5.0 GHz)
額定功率[dBm] 27 max.
形狀[mm] 1.0 x 0.5 x 0.37
