【導讀】由上海聯和投資有限公司、上海華虹（集團）有限公司、上海華虹NEC電子有限公司和上海宏力半導體制造有限公司聯合投資成立的中國第一座12英寸晶圓代工廠上海華力微電子已經具有55nm邏輯工藝、40nm邏輯工藝和支持高達32V應用的55nm高壓工藝能力，設計月產能為3.5萬，IP庫合作伙伴有VeriSilicon、ememory和Synopsys。
上海華力微電子是中國“909”工程的升級改造---12英寸集成電路芯片生產線項目的建設和運營單位，由上海聯和投資有限公司、華虹集團、華虹NEC和上海宏力于2010年初聯合投資成立，總投入資金145億人民幣。
圖1：華力微電子一覽
目前華力微電子擁有的工藝技術包括65/55nm、45/40nm CMOS邏輯工藝、55nm高壓工藝和特殊應用工藝，計劃為國內外IC設計公司、整合組件公司和其它系統公司提供芯片代工服務。這些芯片可應用到3G智能手機、機頂盒、數字電視、平板電腦、汽車電子、家電、智能卡、游戲機、PC、數碼相機等各種終端市場。

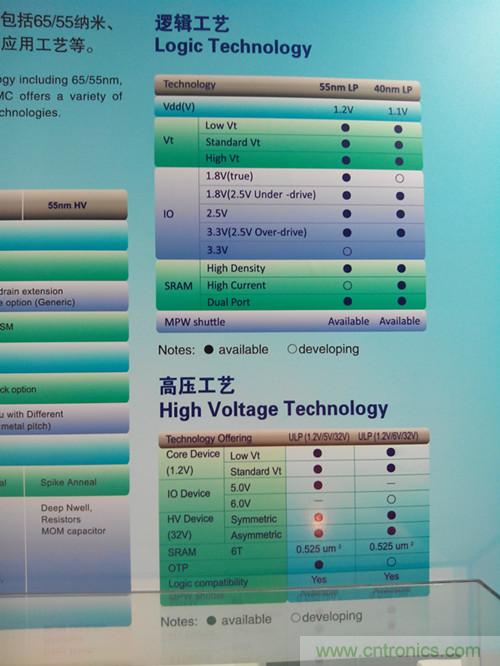

圖2：華力微電子邏輯工藝和高壓工藝
華力微電子擁有一條12英寸集成電路生產線，設計月產能是3.5萬片，2012年底已經完成2萬片工藝設備的安裝調試，該生產線的產能還在持續擴大中。目前華力微電子的IP庫合作伙伴包括VeriSilicon、ememory和Synopsys，現可使用的IP庫包括55nm LP和HV工藝的9 track標準單元、55nm LP單口存儲器、55nm LP雙口SRAM、55nm LP Via ROM、55nm LP PLL（最低2.5MHz進，最大1.5GHz出，可編程設置），正在開發之中的IP庫包括：55nm LP 7 track標準單元、55nm LP高速單口SRAM、55nm LP IO、55nm HV OTP、55nm LP穩壓器（2.5V進，1.2V出，100mA出）、55nm LP eFuse、55nm LP 1.2V Bandgap、55nm LP上電復位等。40nm LP IP庫正在開發之中。
