手工打造太陽能充電照明系統:點亮LED給手機充電

發布時間:2013-08-16 來源:電子元件技術網論壇 責任編輯:Cynthiali

【導讀】純手工打造太陽能弱電充電照明系統,能給小手機充電、給移動電源充電,還能點亮LED甚至做路燈,40張照片的圖文解說哦!有創意的牛人就是這樣煉成的,快來圍觀吧!

手工打造太陽能充電照明系統:點亮LED給手機充電

太陽能弱電充電照明系統元件:
  • 太陽能板(5V260MA)
  • 廣告相框
  • 接線柱
  • 二極管
  • 導線若干
  • 移動電源
  • 壞的攝像頭
  • 捆扎帶

手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

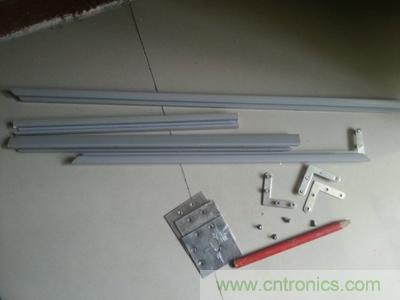

廣告相框是舊的,本來想用鋁合金的,但加工有點難度就放棄了

手工打造太陽能充電照明系統:點亮LED給手機充電
[page]
量出電池板的長度開始制作邊框

手工打造太陽能充電照明系統:點亮LED給手機充電

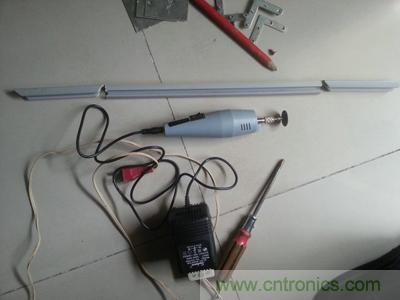

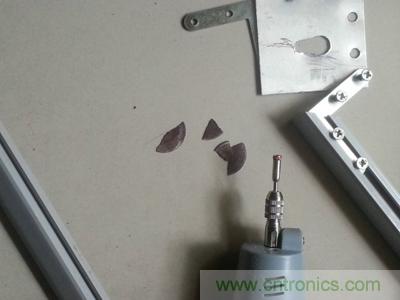

電磨的磨片都磨碎了

手工打造太陽能充電照明系統:點亮LED給手機充電

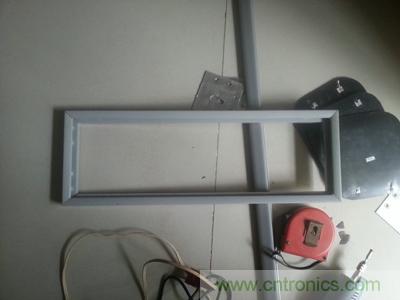

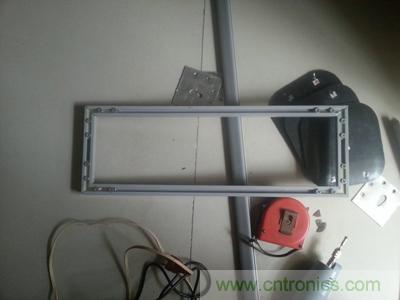

一個成品框,因為沒有專業切角的切割機只能手工一點一點的對齊,中途還切角過大報廢了兩根。

手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

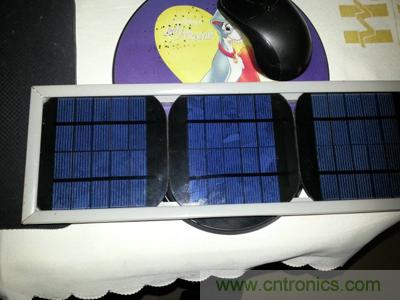

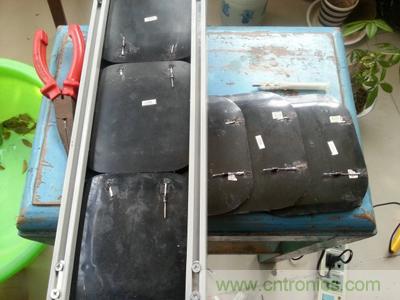

放入三個電池板正好,嚴絲合縫。

手工打造太陽能充電照明系統:點亮LED給手機充電
[page]
相同方法制作另一個框架

手工打造太陽能充電照明系統:點亮LED給手機充電

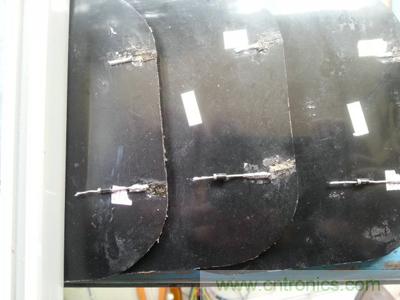

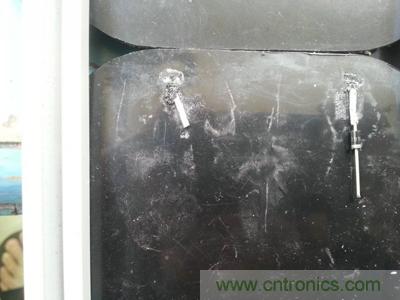

把二極管焊接上,防止回流損壞電池板。

手工打造太陽能充電照明系統:點亮LED給手機充電

焊工不咋的。

手工打造太陽能充電照明系統:點亮LED給手機充電

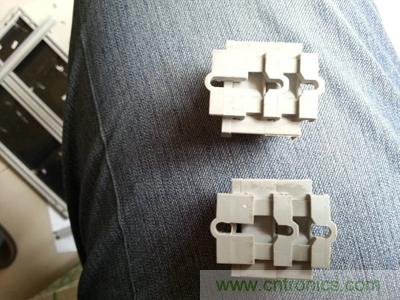

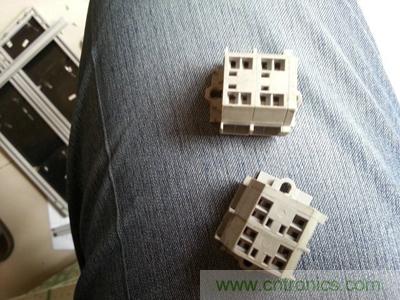

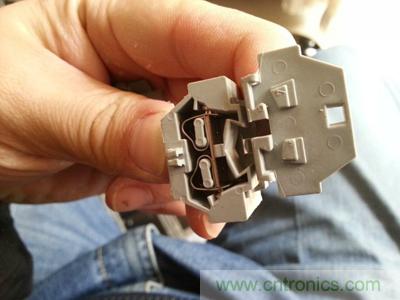

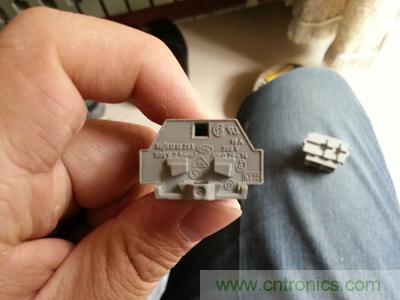

找出接線柱,在考慮是用兩個還是一個。

手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電
[page]
手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

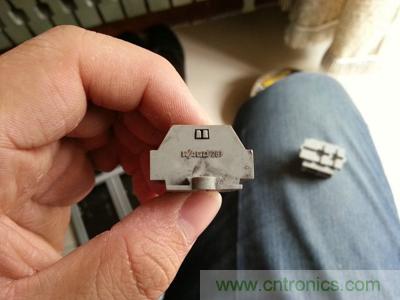

接線柱的質量很不錯的,最終定下用一個接線柱,將兩組電池板固定在一起。

手工打造太陽能充電照明系統:點亮LED給手機充電
用報廢的兩根框架來合并兩組電池板。
[page]
手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

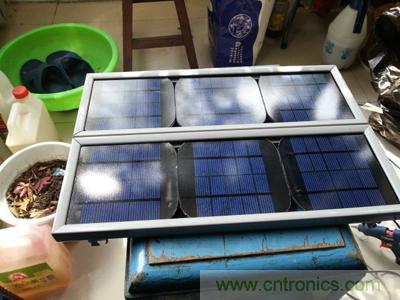

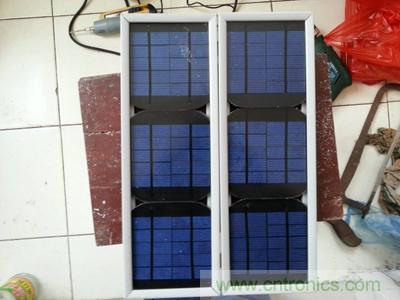

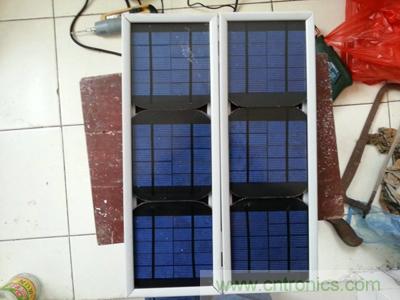

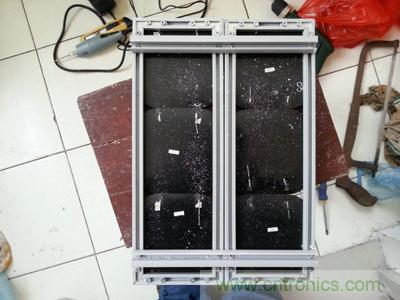

合并后還不錯。
手工打造太陽能充電照明系統:點亮LED給手機充電

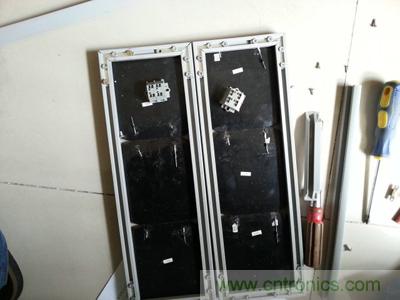

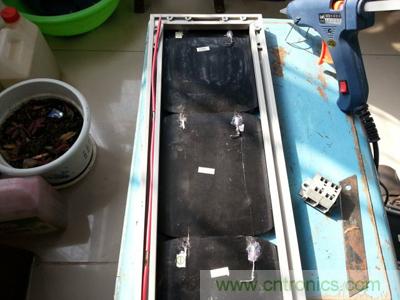

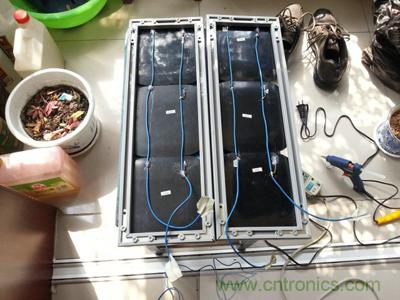

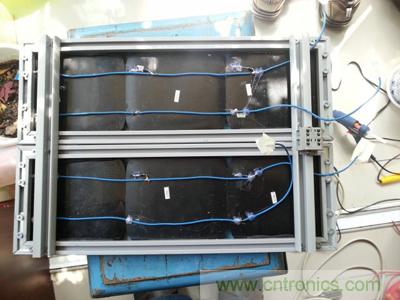

拆開,開始焊接導線,電池板采用的是并聯,每個焊點都打了熱熔膠來固定,防止把引腳折斷。

手工打造太陽能充電照明系統:點亮LED給手機充電
一個大錫珠掉地上,像個釘子。
手工打造太陽能充電照明系統:點亮LED給手機充電
[page]
手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

手工打造太陽能充電照明系統:點亮LED給手機充電

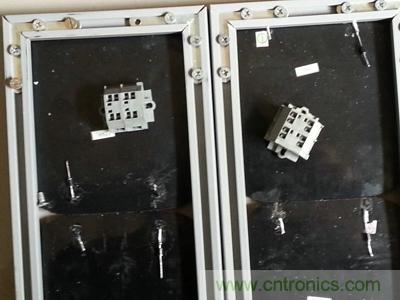

將接線柱安裝好
手工打造太陽能充電照明系統:點亮LED給手機充電
[page]

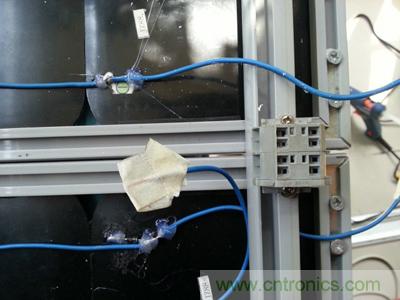

做了一個半有事出門,用裝修膠帶粘住導線裸露部分,省得不小心碰到短路惹麻煩。

手工打造太陽能充電照明系統:點亮LED給手機充電

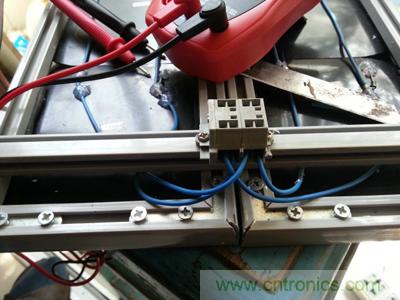

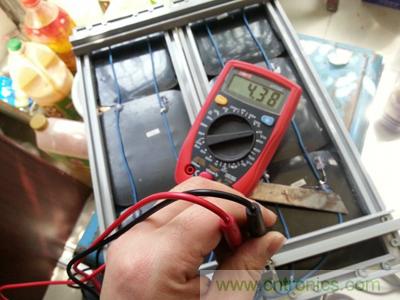

背光測得電壓4.38V。
手工打造太陽能充電照明系統:點亮LED給手機充電

導線插入,這個接線柱用小螺絲刀按壓插入導線夾緊就好,很方便。

手工打造太陽能充電照明系統:點亮LED給手機充電

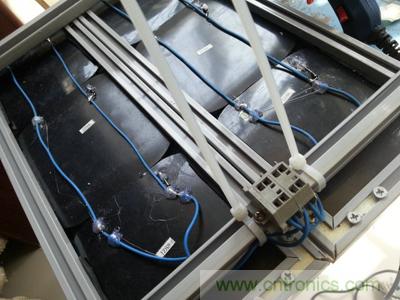

用扎帶歸攏一下導線
手工打造太陽能充電照明系統:點亮LED給手機充電

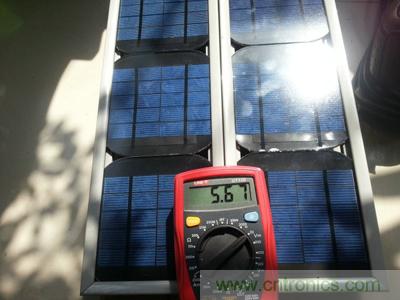

陽光直射5.67V,忘記測量電流了。
手工打造太陽能充電照明系統:點亮LED給手機充電

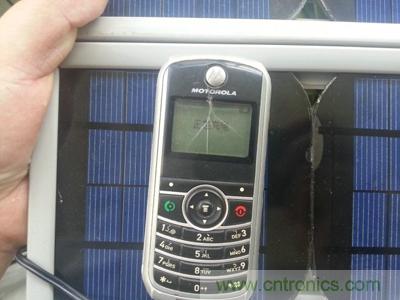

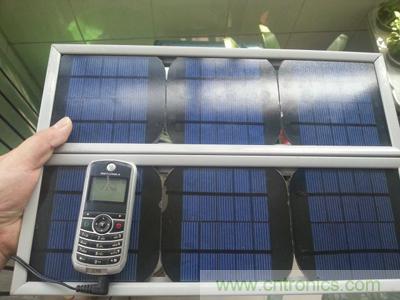

給小手機充電。
[page]
手工打造太陽能充電照明系統:點亮LED給手機充電
這個手機本來是打譜做成萬能充的,一直沒時間。
手工打造太陽能充電照明系統:點亮LED給手機充電

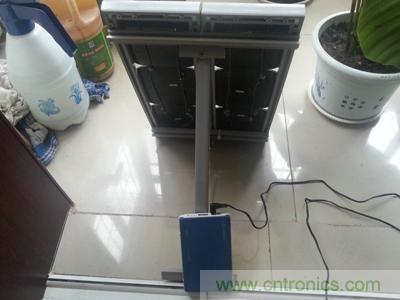

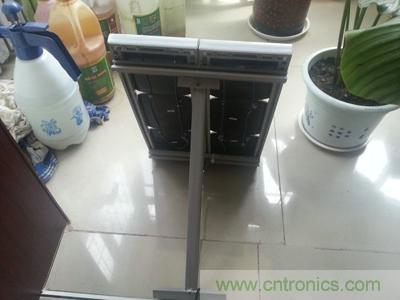

臨時支架。
手工打造太陽能充電照明系統:點亮LED給手機充電

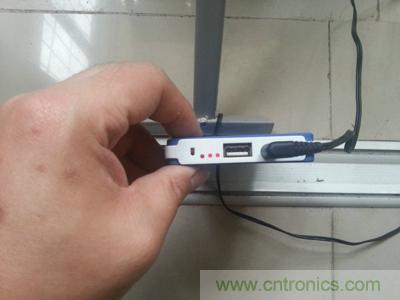

給移動電源充電,因為沒有小電瓶,只能把撿來的移動電源當儲存了。
[page]
手工打造太陽能充電照明系統:點亮LED給手機充電
充電中。
手工打造太陽能充電照明系統:點亮LED給手機充電

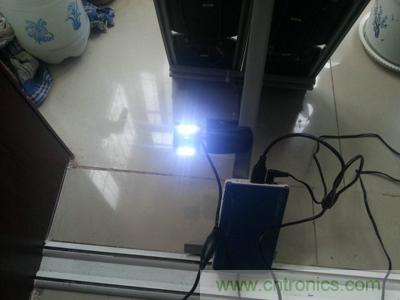

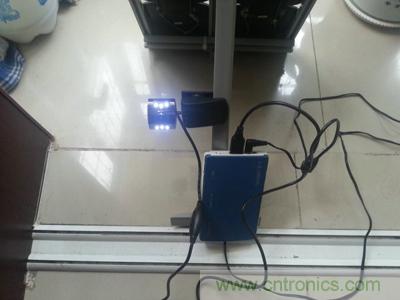

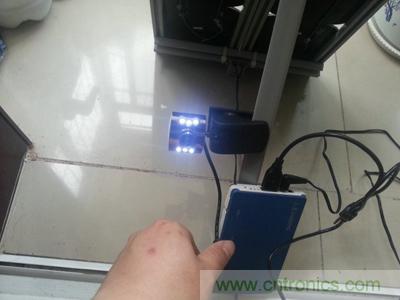

這個攝像頭帶LED,可以無極調光。
手工打造太陽能充電照明系統:點亮LED給手機充電
最亮。
手工打造太陽能充電照明系統:點亮LED給手機充電

最暗,再小就熄滅了;這個充滿移動電源需要3個半小時。移動電源上的開關控制輸出,還算方便。

這個基本上算是完成了,等有時間把外殼換成鋁合金的,把他們架在外面,做兩個路燈。
