【導讀】隨著貼片器件的廣泛應用，貼片表面標示的清楚識別變得有些棘手，特別是在電路制作及調試過程中要求正確識別表面的型號、批號等，這樣使得在光線較暗的環(huán)境下操作變得很難，不得不配合放大鏡和照明燈，可是分開的兩樣東西攜帶很不方便。本文為大家介紹的是用PCB板制造的自帶照明的放大鏡，為工程師很好解決這一難題。
在電路制作與 調試的過程中經常需要查看器件表面的型號、批號、版本等標識，如今貼片器件應用越來越廣泛，貼片器件表面的標識非常細小，在光線較暗特別是觀察角度不理想的情況下很難看清楚，有時不得不配合放大鏡、臺燈等工具來查看。這里介紹一種簡單易制的帶照明放大鏡，非常適合查看器件標識或其他細小字跡、物件。

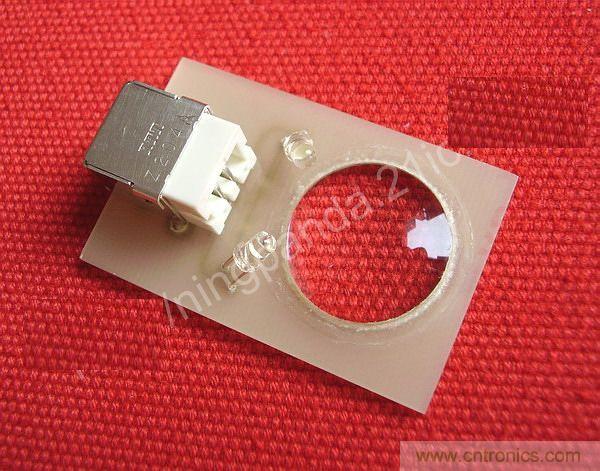

這個放大鏡采用USB接口供電，由2個3mm白色超高亮LED做光源。制作時先找一個直徑適中的凸透鏡片，可以從廢舊放大鏡或望遠鏡等光學制品中拆取。之后根據(jù)凸透鏡片的尺寸設計制作一塊PCB，再焊好各器件，最后用502或其他快干膠將凸透鏡片粘帖在PCB上，一款非常實用的帶照明放大鏡就制作好了。在使用前通電測試一下，并略微調整LED引腳彎折的角度以獲得最佳的照明效果。
這個放大鏡取材容易，制作簡單，而且成本非常低，有興趣的朋友可以一試。

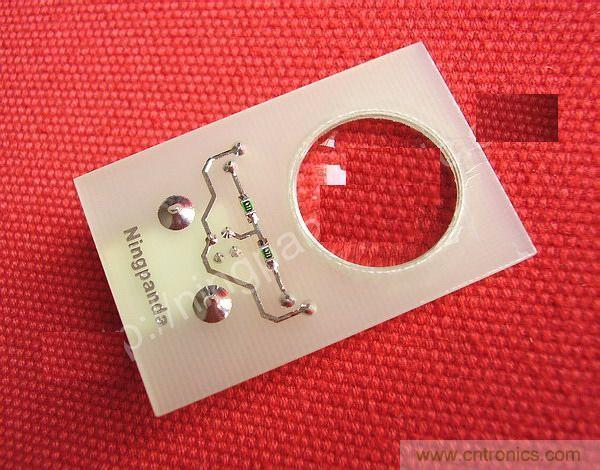

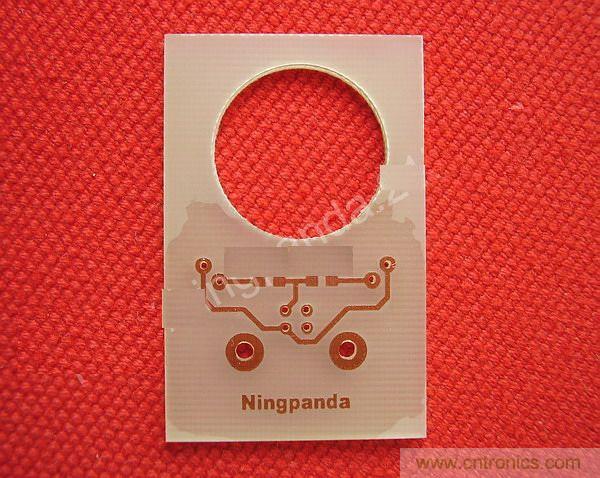

制作好的PCB
[page]

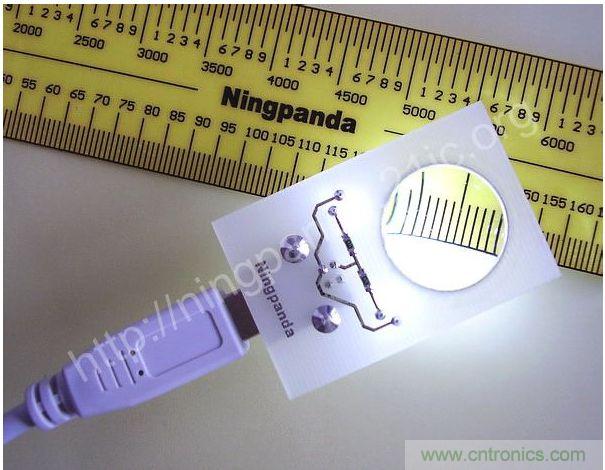

制作好的帶照明放大鏡
