各位中秋節吃月餅?zāi)苁O略S多的月餅盒,紙板的,鐵盒的,甚至有各種高端大氣上檔次的盒子。對于廣大diy愛好者來說,那可是不可多得的素材。中秋放假回家大掃除發現有很多沒有用的舊硬件,那好吧,自己來個屌絲派的手提電腦。僅僅是手提電腦,可不是筆記本。先上圖吧!

自制手提電腦

月餅盒子太小了,放不下各種硬件,所以找到一個小妹買十字繡的盒子,最后還是發現這盒子還是不能滿足剛性需求,最后還是用亞克力來

自己造個盒子

自制手提電腦


好吧,由于一個人完成的,實在沒有多余的手用來照相,只好上個部分圖


自制手提電腦

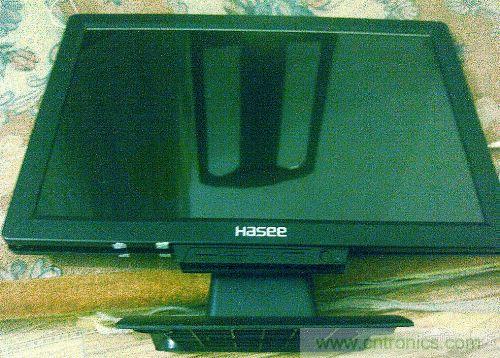

二手顯示器

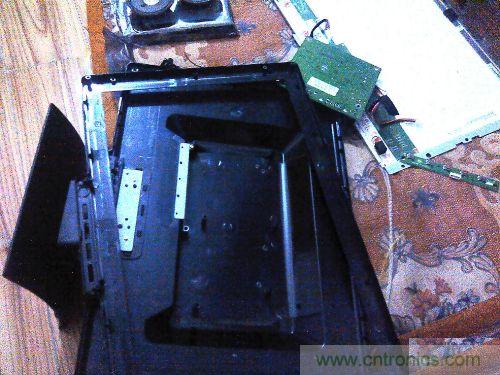

拆開看看,這內容看上去應該是山上的

自制手提電腦

[page]

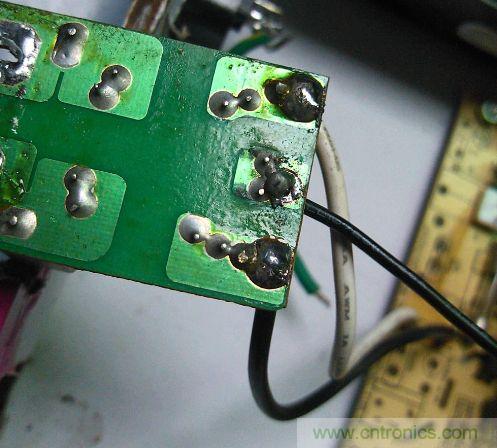

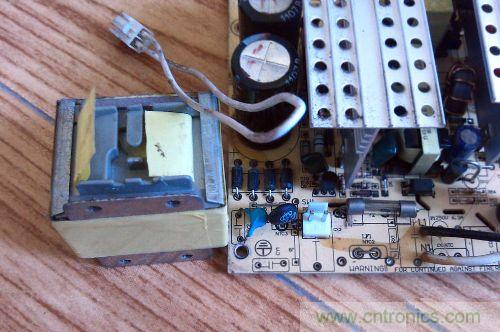

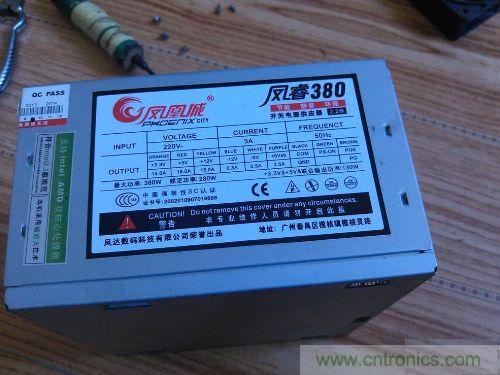

再來看看所需電源

自制手提電腦

看用料,這個不解釋,看多了,自然有免疫

自制手提電腦

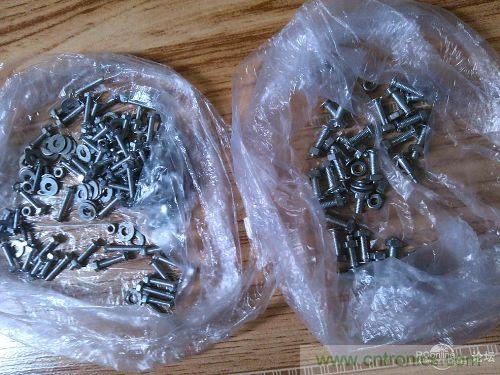

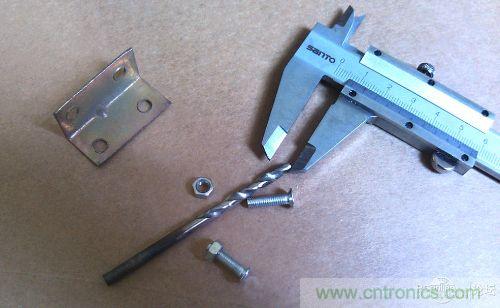

還有從五金店買回來的螺絲

螺絲

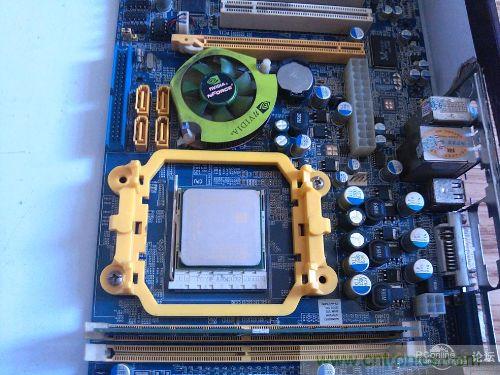

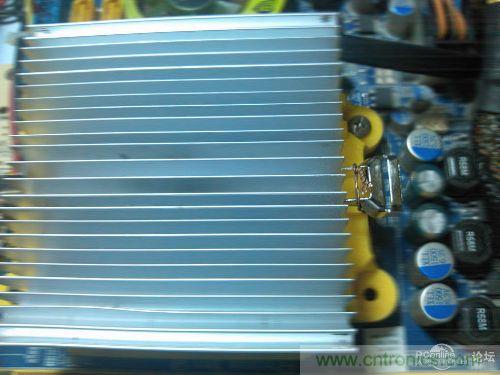

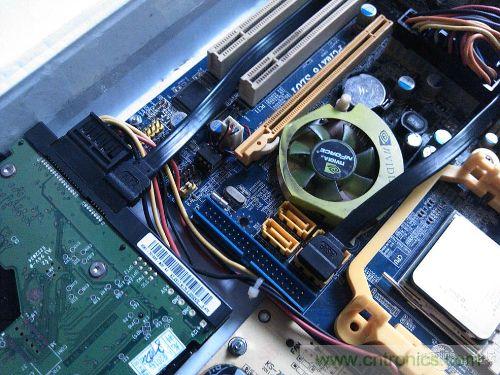

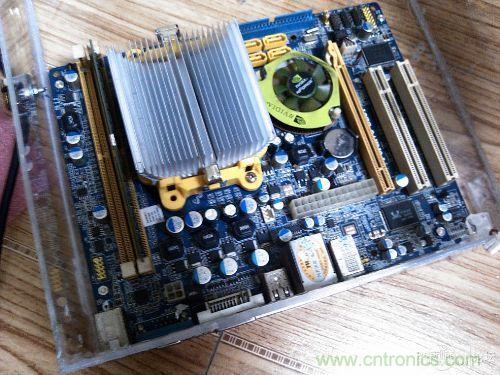

看主板,翔升的,集成英偉達顯示芯片,具體配置待會看魯大師

自制手提電腦

[page]

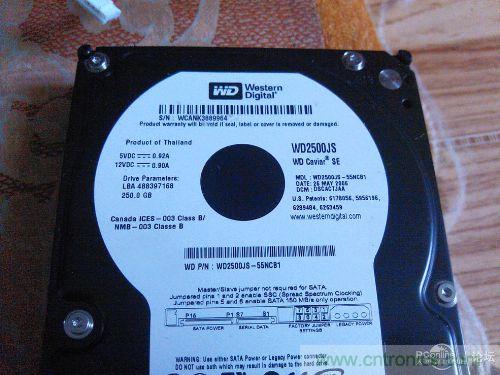

西部數據有250g的黑盤不?又一個屌絲硬件

9

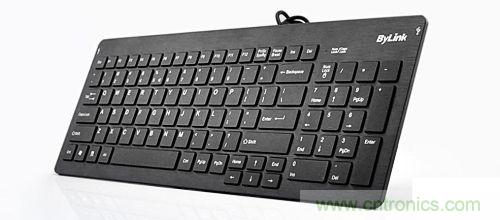

某寶搞促銷買的鍵盤,還有一個無線鼠標

10

11


拆開,把那個長長的usb線換成主板的usb四口插頭線

12

13
[page]

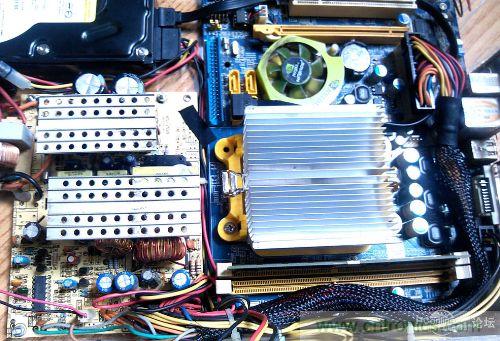

用螺絲上好全部硬件,走好電源線

14

連接數據線

15

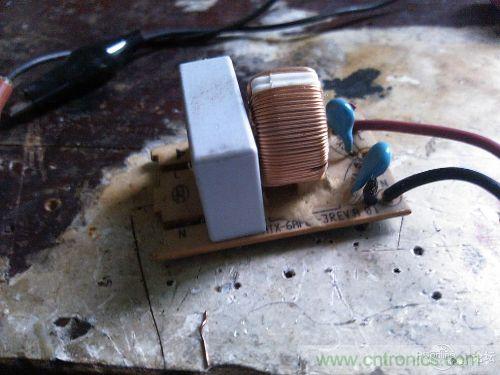

渣電源沒有濾波,翻垃圾堆找到一個一級濾波

16

焊上渣電源

17
[page]

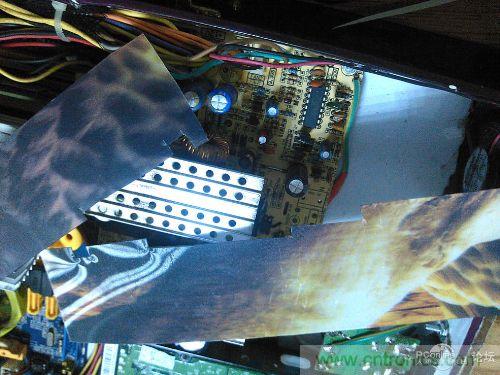

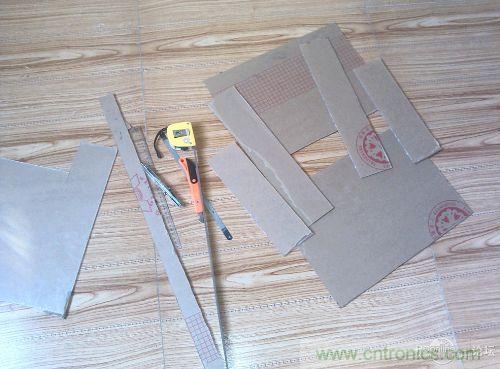

硬卡片一張,用來組建風道

18

按照位置不同,剪好

19

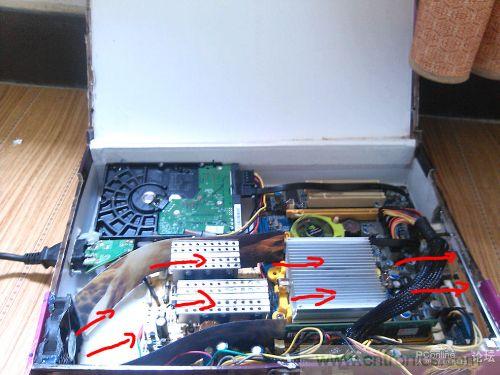

看看最簡單的風道

20

好吧,紙盒就到此結束,準備去朋友那里順些亞克力回來,帶上兩個五仁月餅當見面禮

21
[page]

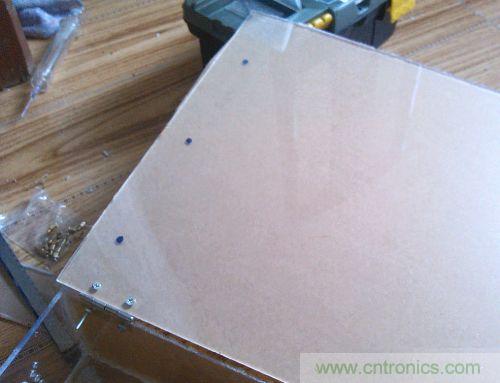

順來兩張,開工。兩個五仁換兩張,早知道帶上一盒五仁

22

23

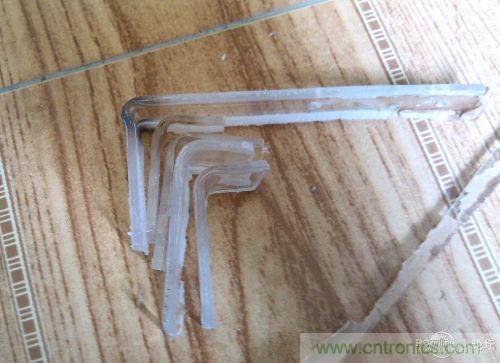

自己燒的角碼

24

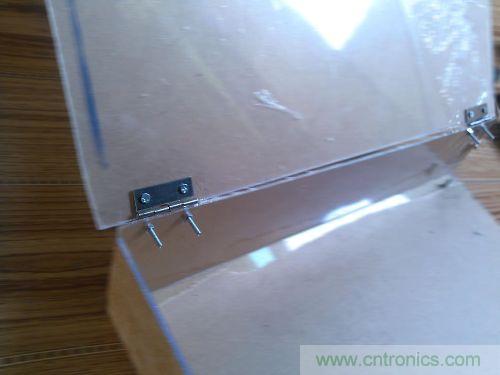

完成了一半,用上兩個合頁

25
[page]

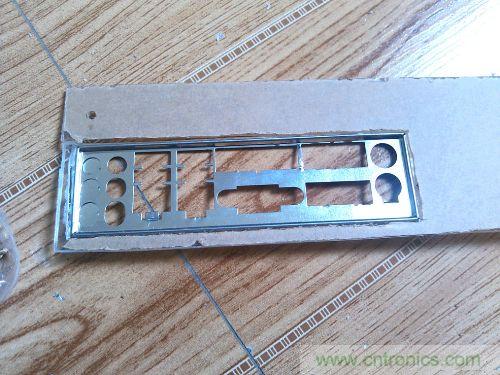

裝好萬能擋板

裝好萬能擋板

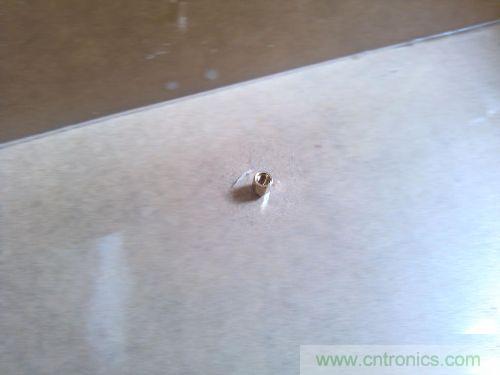

打上主板銅柱

打上主板銅柱

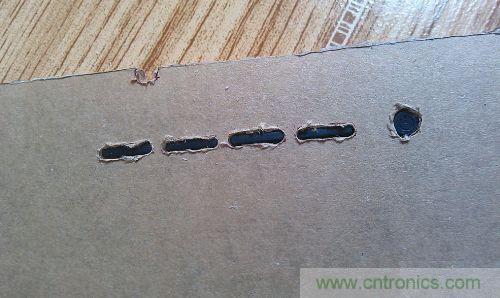

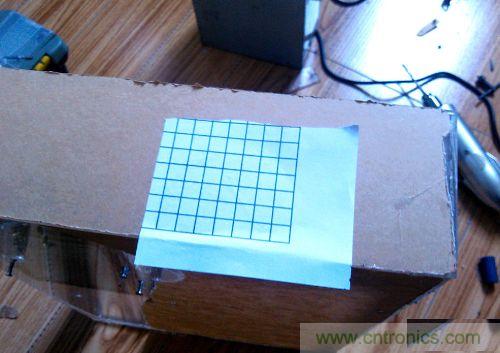

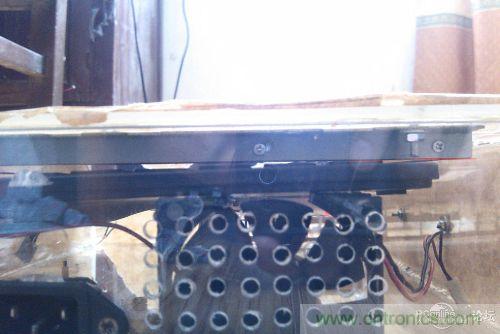

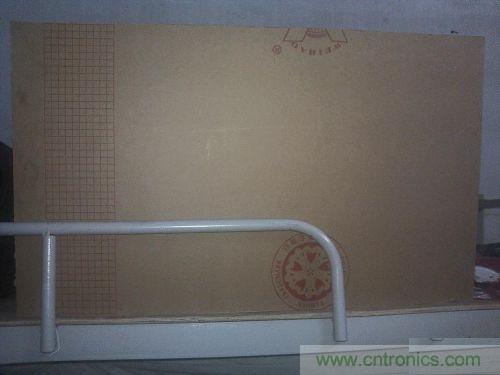

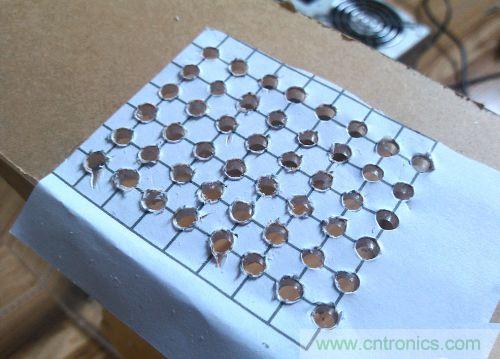

開散熱孔,打印出方格子

28

鉆的眼花繚亂

29
[page]

順便開好電源座

30

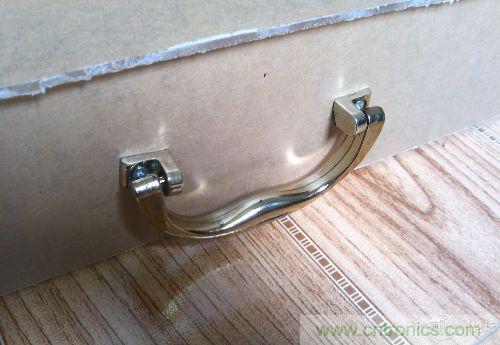

既然是手提電腦,當然少不了手提

31

鉆好屏幕孔

32

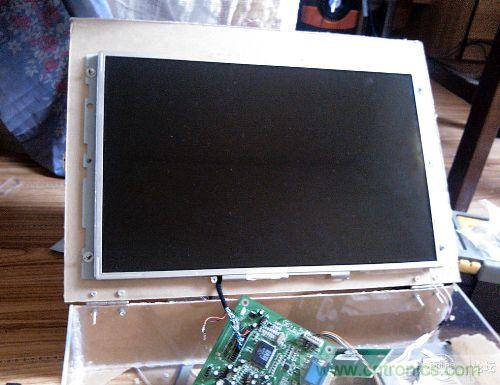

上屏幕

33
[page]

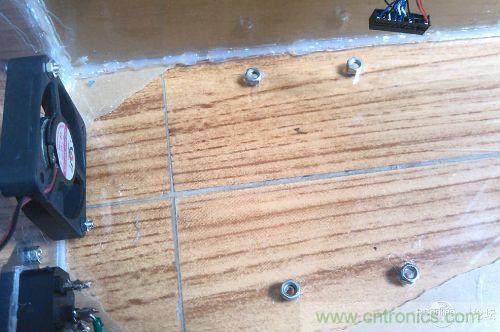

為了硬盤更好散熱,用熱熔膠固定大一碼的螺帽

34

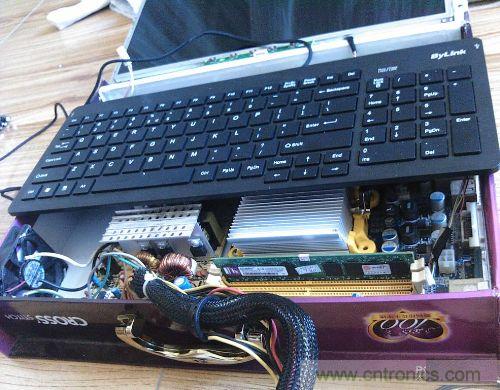

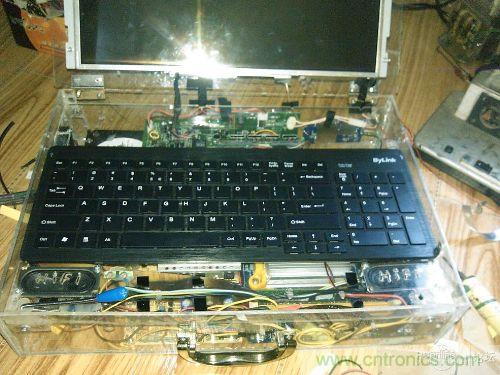

上鍵盤

35

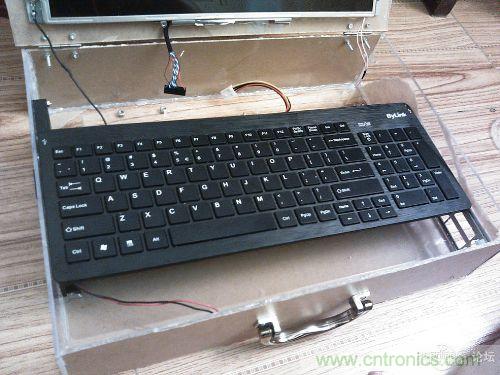

和上屏幕,剛好和鍵盤之間有一點點距離,不會壓到鍵盤,可以看出,這款鍵盤很薄

36

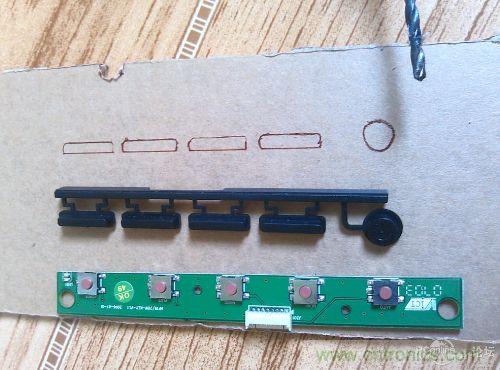

屏幕按鍵開孔

37
[page]

完全是用小電鉆銑的,專業工具大師勿噴

38

裝機前都要裸跑測試,這點二蛋可是可沒忘記,順便更新一下驅動

39

好吧,不裸跑了,馬上穿衣服

40

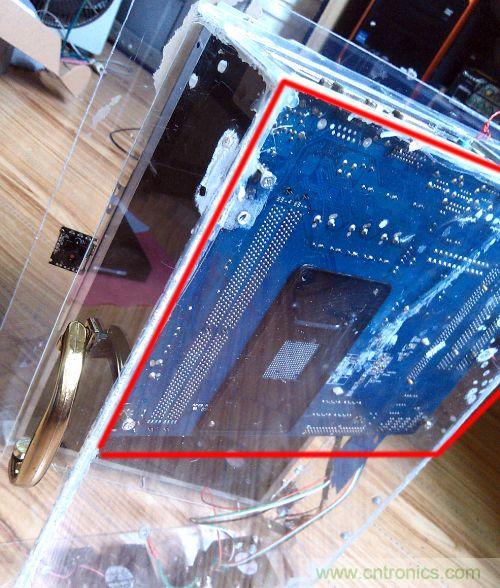

固定主板

固定主板
[page]

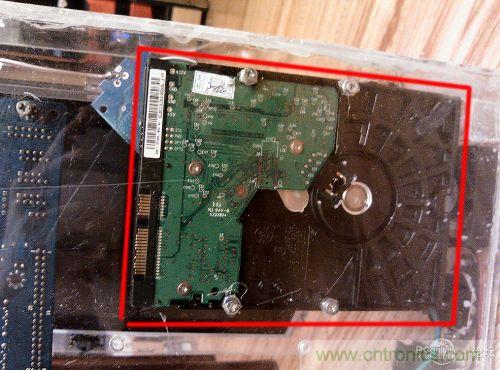

固定硬盤

固定硬盤

固定電源

固定電源

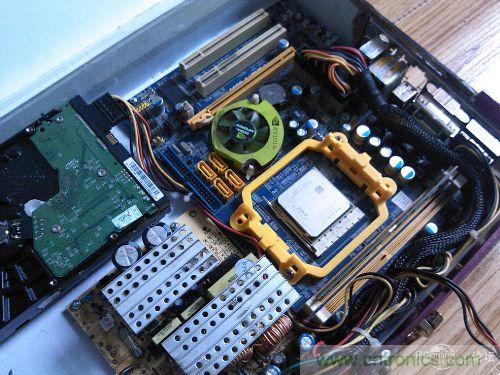

完美走線

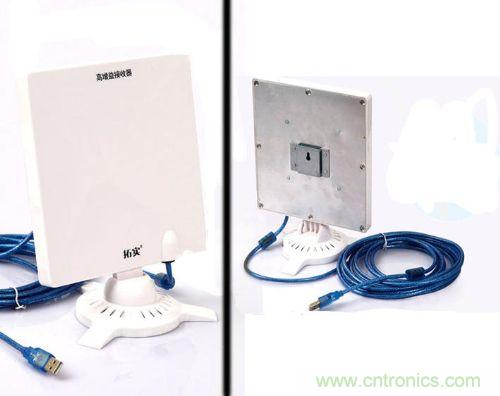

看看其他配件

45
[page]

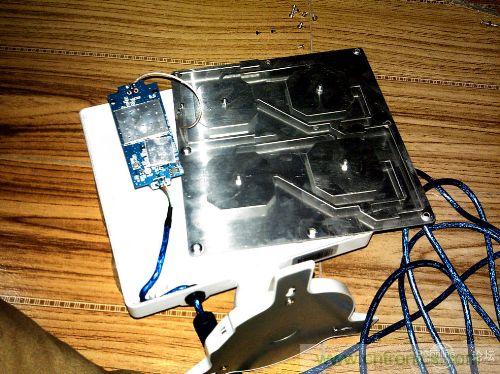

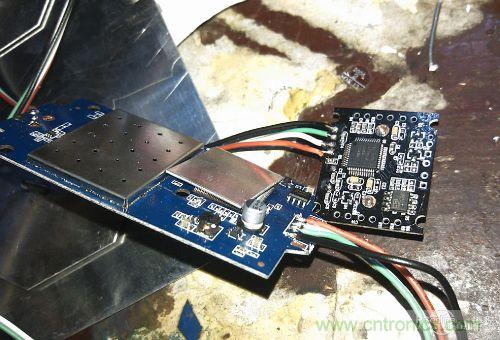

拆開,雷凌8187L芯片 的芯片,至于為什么是8187L芯片 ,相信有人會懂的

用熱熔膠固定到箱子上

47

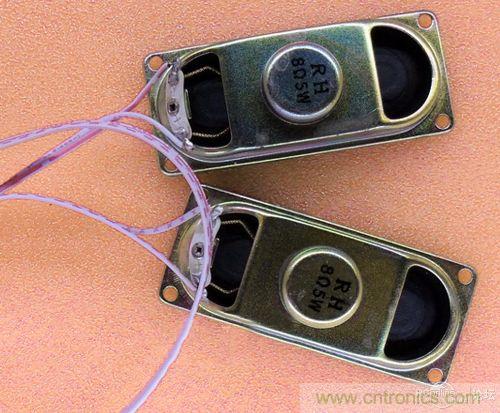

液晶電視的喇叭8歐5瓦

48

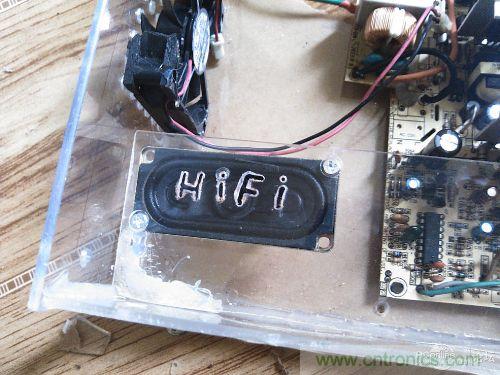

裝到另一面,并且不知廉恥的銑上HIFI

49
[page]

另一只也裝上,順便裝上開關與硬盤指示燈。

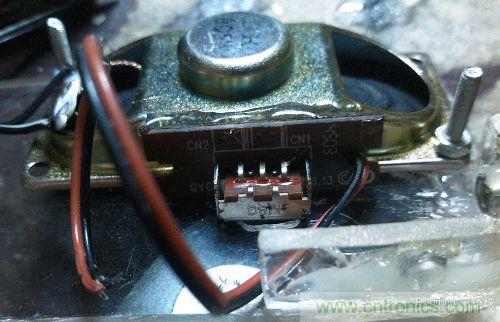

裝上喇叭開關,以便再不需要外放可以切斷電源。

51

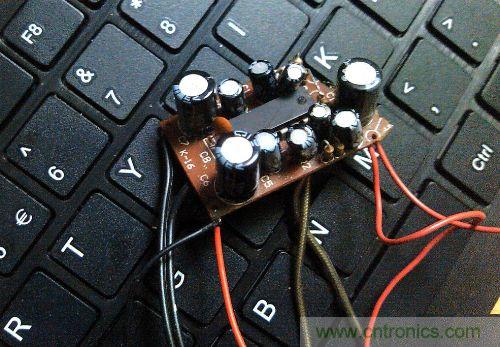

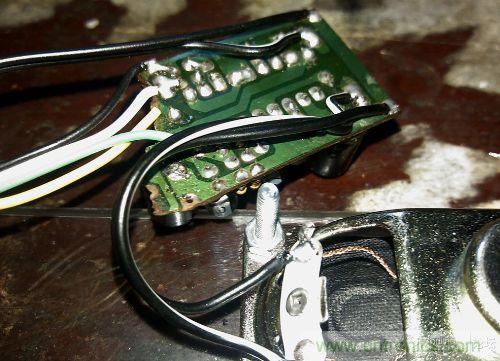

又是從垃圾堆中找到的拆機小功放板,2025的,用來驅動兩個小喇叭問題不大

52

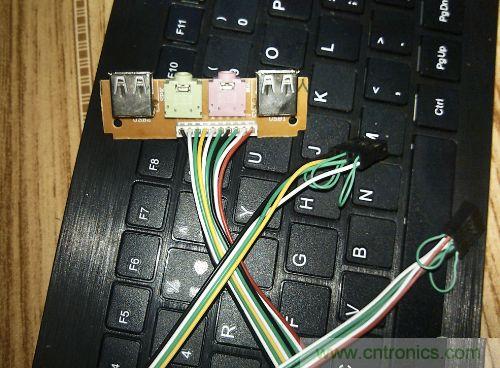

找到一組前面板延長線

53

剪掉焊上功放板

54
[page]

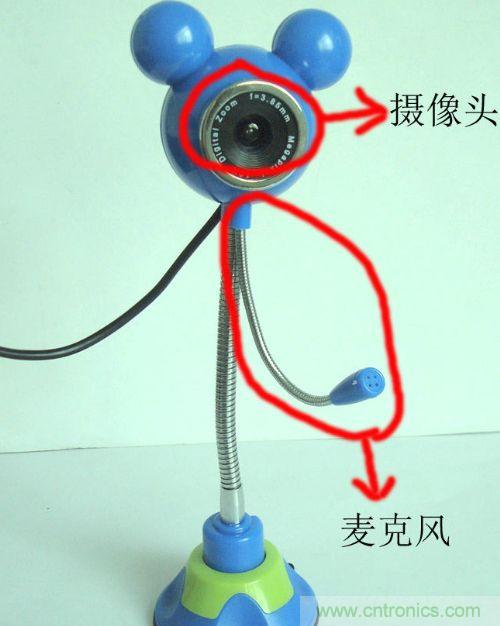

再找到某人到某店裝機時送的攝像頭,附帶麥克風

55

拆開,把麥克風取下,一同焊上,又是熱熔膠固定

56

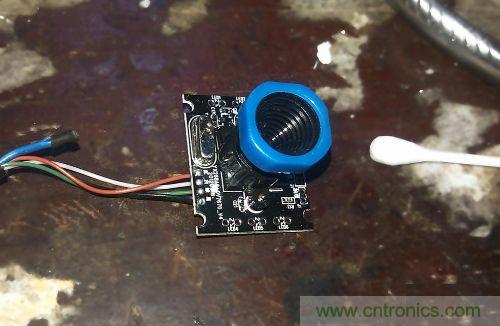

現在看看攝像頭處理

57

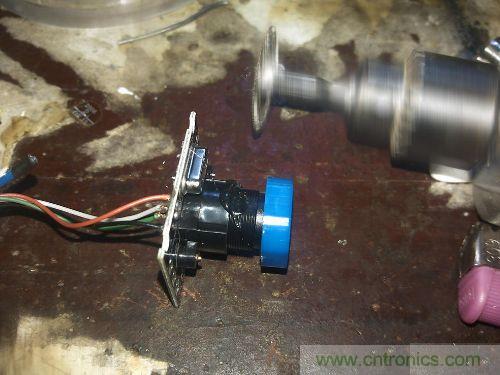

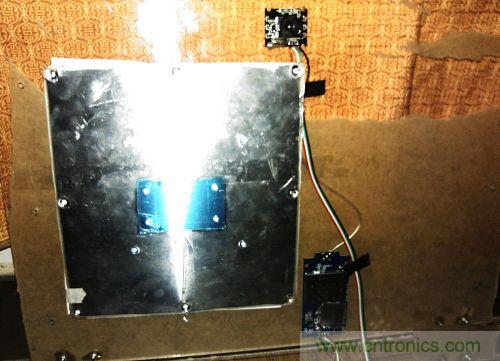

這貨雖不是牛屎堆,但嚴重偷工減料,而且鏡頭太高,無法與屏幕持平,果斷開鋸

58

58
[page]

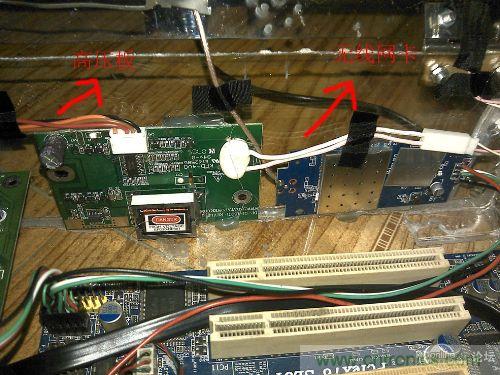

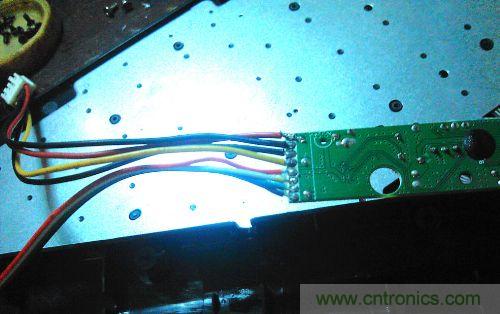

焊上前面板的usb線,因?yàn)橛袃蓚€(gè)usb接口,還焊上無線網卡

60

61

裝上看看,完美

自制手提電腦

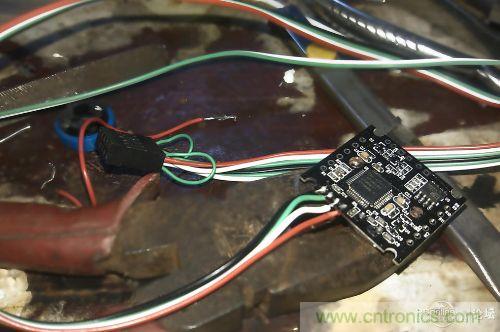

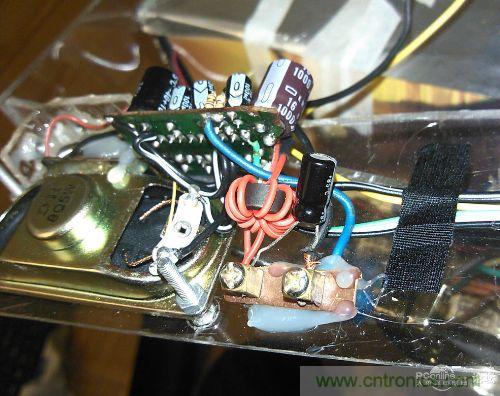

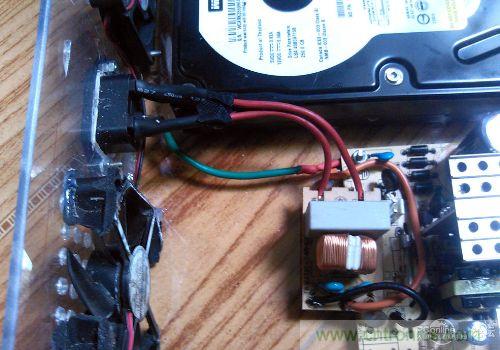

再來看看功放的供電改造,因?yàn)槭侵苯尤ラ_關電源的12v供電,電流聲很大,所以把濾波電容換掉,還加上一個電感線圈與小電容

自制手提電腦
[page]

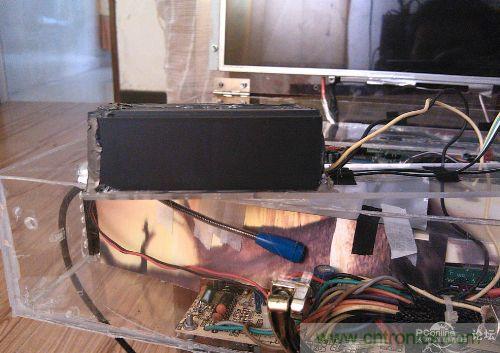

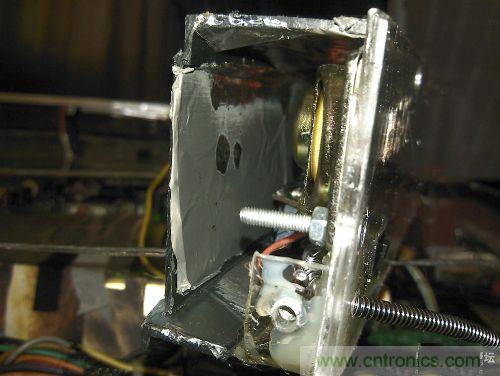

為了音質無干擾,給小喇叭加個箱體

自制手提電腦

錫紙做屏蔽層

現在連線:攝像頭與無線網卡插在主板usb擴展插頭上

66

電源連線

電源連線
[page]

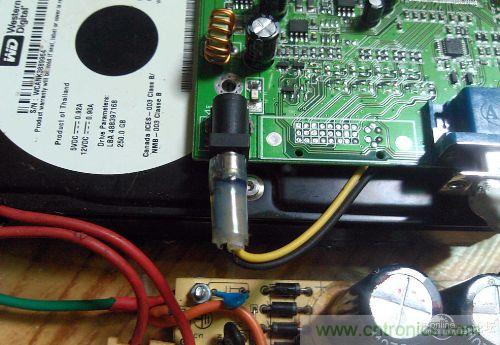

液晶屏供電,還是開關電源的12v供電,插頭改造中

自制手提電腦

套上塑料管,灌滿熱熔膠

自制手提電腦

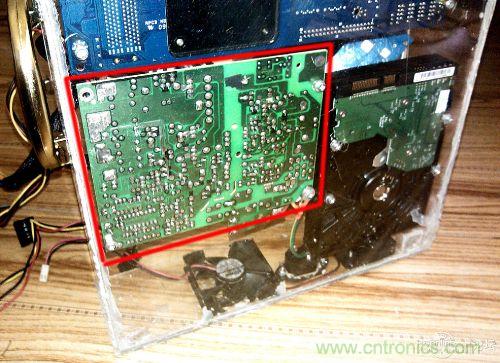

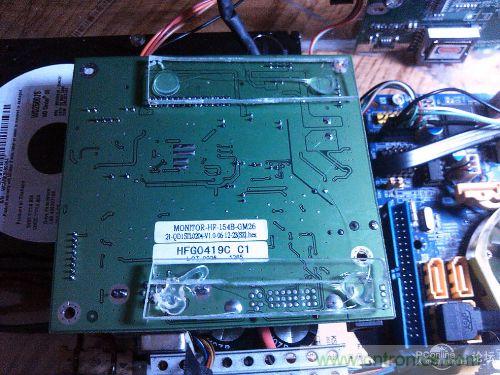

因?yàn)榻獯a板放在硬盤上面,為了絕緣與散熱,加上一片亞克力

自制手提電腦

插上供電

插上供電
[page]

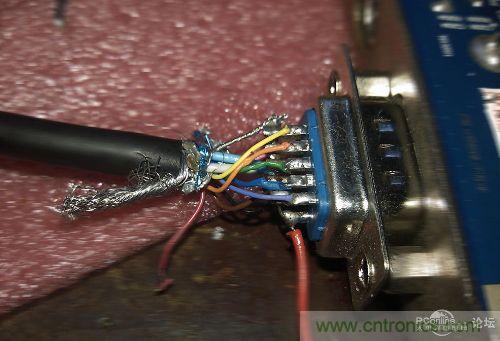

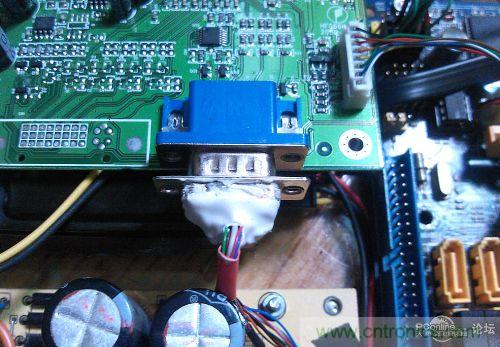

下面看看特殊vga線制作:

特殊vga線制作

線材最后用錫紙與704膠水做好屏蔽

自制手提電腦

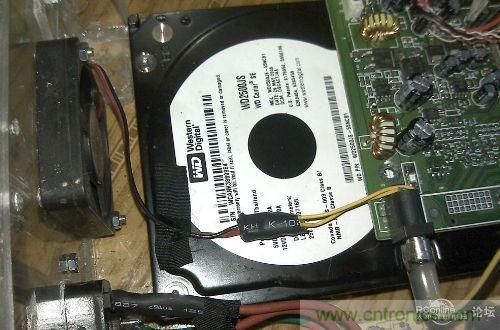

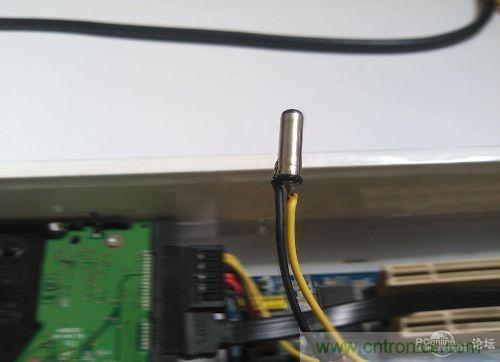

硬盤散熱風扇也直接焊在解碼板那

自制手提電腦

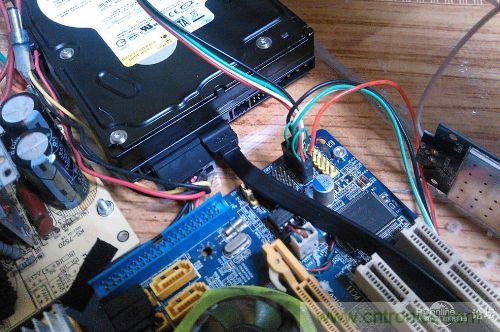

插上鍵盤插頭,還是主板的擴展usb接口

75
[page]

上好固定螺絲

76

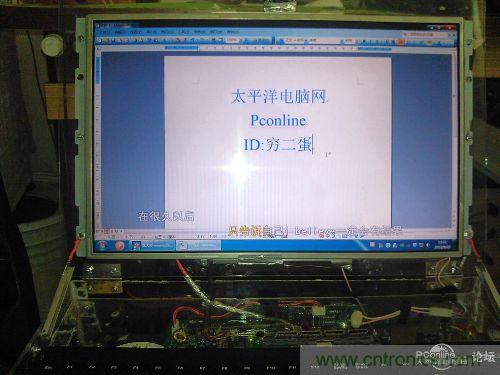

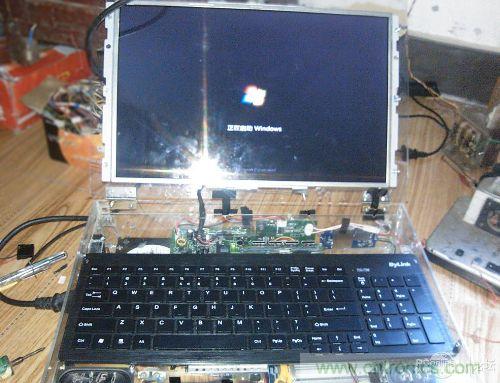

最后上電,開機,系統事先裝好的

77

和上屏幕看看無線網卡的天線很大

78

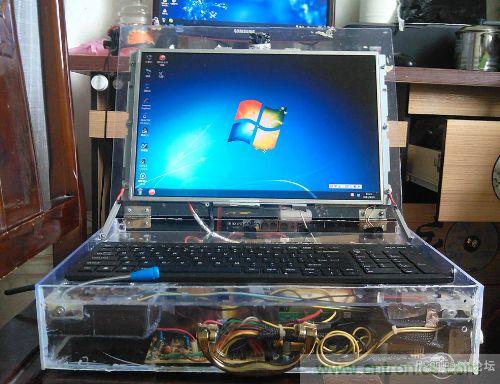

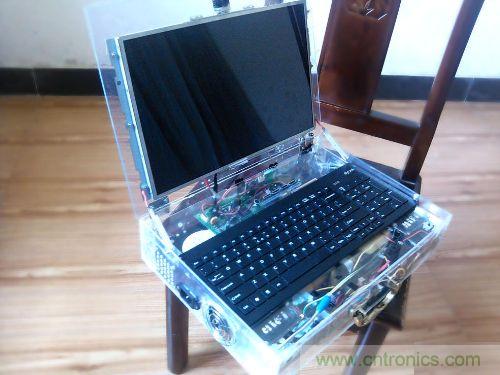

整體外觀

79

自制手提電腦
[page]

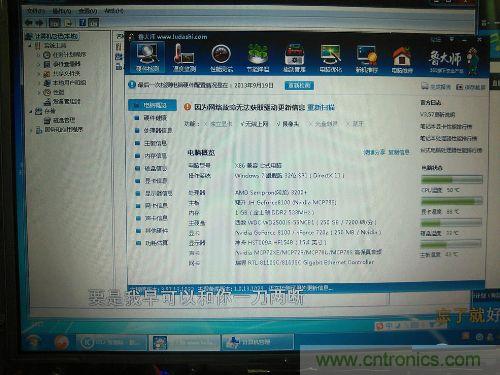

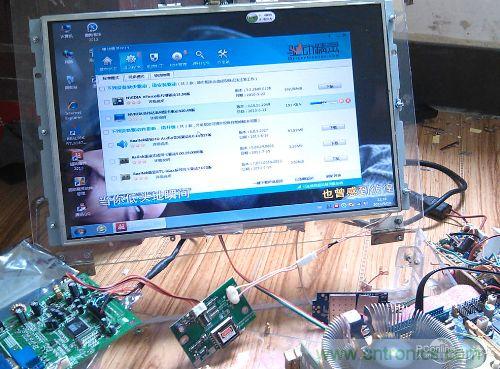

最愛魯大師,我承認,這垃圾配置裝個win7確實是找死,但沒辦法,裝xp的u盤忘記帶回家了。就讓機子卡死我吧.1

自制手提電腦

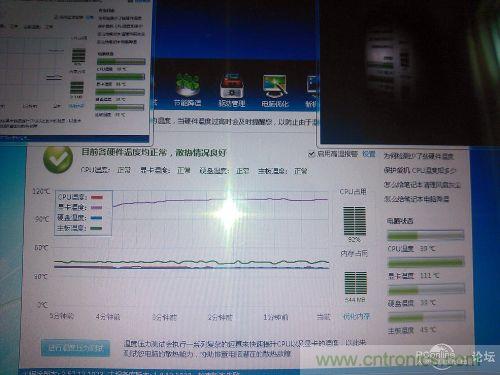

看看溫度壓力,這u我試過被動散熱都可以,更何況有我發明的最簡單風道請大神無視那顯卡溫度,是個bug

自制手提電腦

測試鍵盤,完美

83

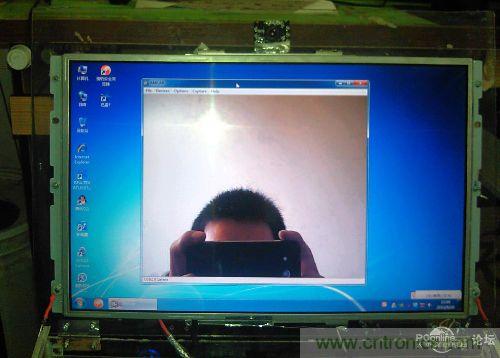

測試攝像頭,哦,暴露了一半

測試攝像頭

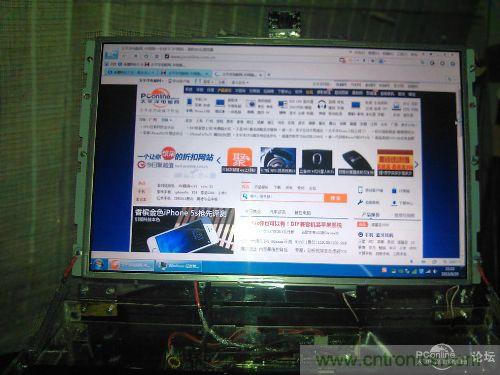

網頁瀏覽,完美灌水,只是有點卡

測試網頁

自制手提電腦
